Как работает лидар в автомобиле и что он дает водителю на дороге

Такая плотность данных позволяет адаптивному круиз-контролю работать намного комфортнее для пассажиров. Автомобиль замечает замедление потока впереди гораздо раньше и начинает тормозить плавно, без резких клевков носом. Система экстренного торможения получает способность заметить пешехода в темной одежде ночью на обочине — ситуацию, в которой камера обычно пасует.

Сенсор играет ключевую роль в функции автопилота. Бортовой компьютер объединяет данные с лазера, камер и радаров в единую картину. Например, если камера ослеплена солнцем, компьютер использует лазерный дальномер, чтобы машина не потеряла ориентацию в пространстве.

При выборе комплектации новой машины наличие лазерного сканера дает осязаемое преимущество в безопасности. Если бюджет позволяет, версию с этим датчиком стоит выбрать ради подстраховки на случай внезапного появления препятствий в темноте.

В автомобильной индустрии сформировалось четкое разделение сканеров по конструкции. Инженеры делят приборы на механические и твердотельные.

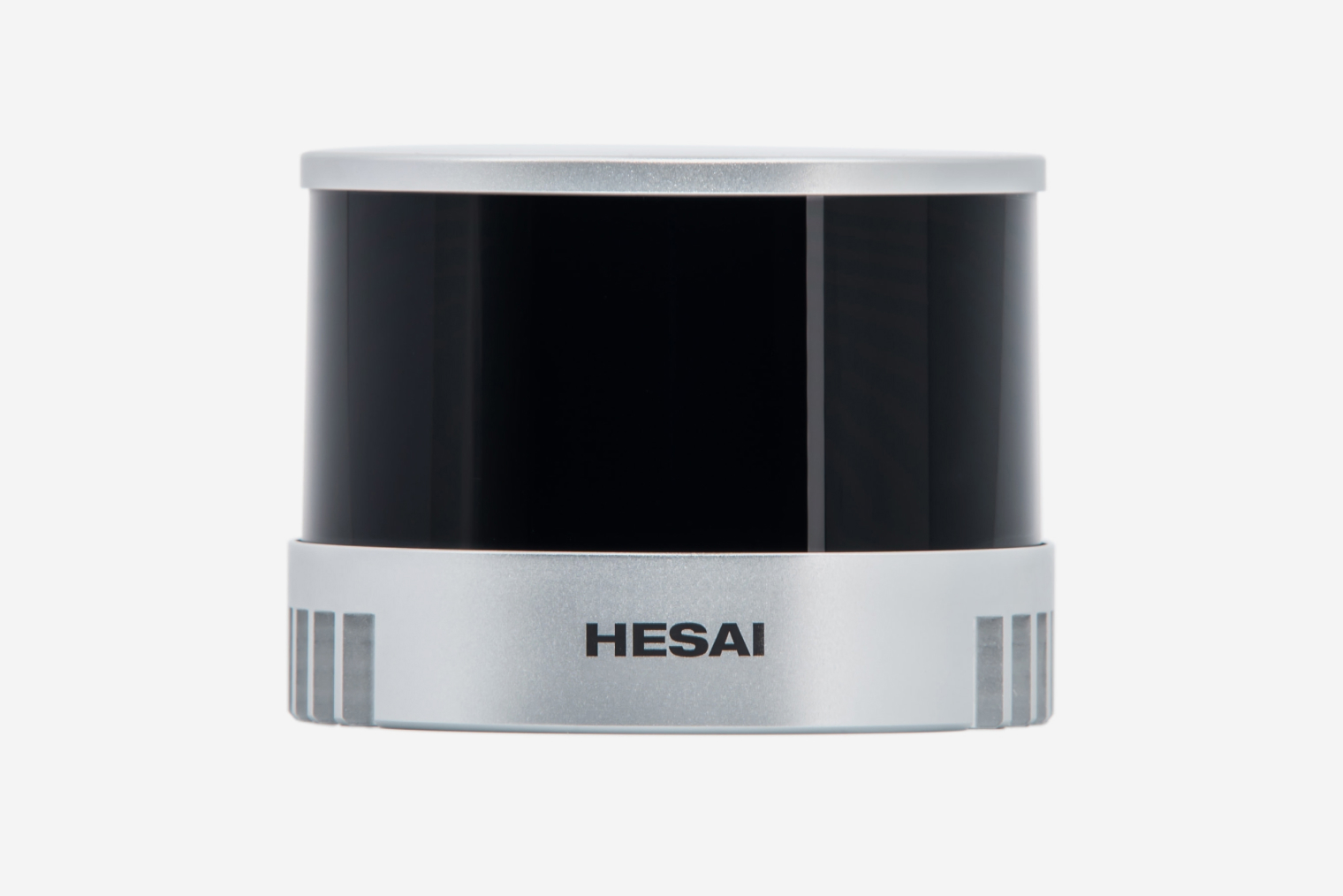

Механические устройства были первыми, которые начали применять на автомобилях. Внутри такого прибора лазерные излучатели физически вращаются на платформе с помощью электромотора. Вращение обеспечивает круговой обзор — на все 360 градусов. Именно такие массивные цилиндры в форме ведерок можно увидеть на крышах экспериментальных беспилотных такси от технологических гигантов. Технология дает отличный круговой обзор, но страдает от серьезных недостатков. Подвижные части быстро изнашиваются от вибраций на неровной дороге, а производство механического узла обходится слишком дорого для массового рынка.

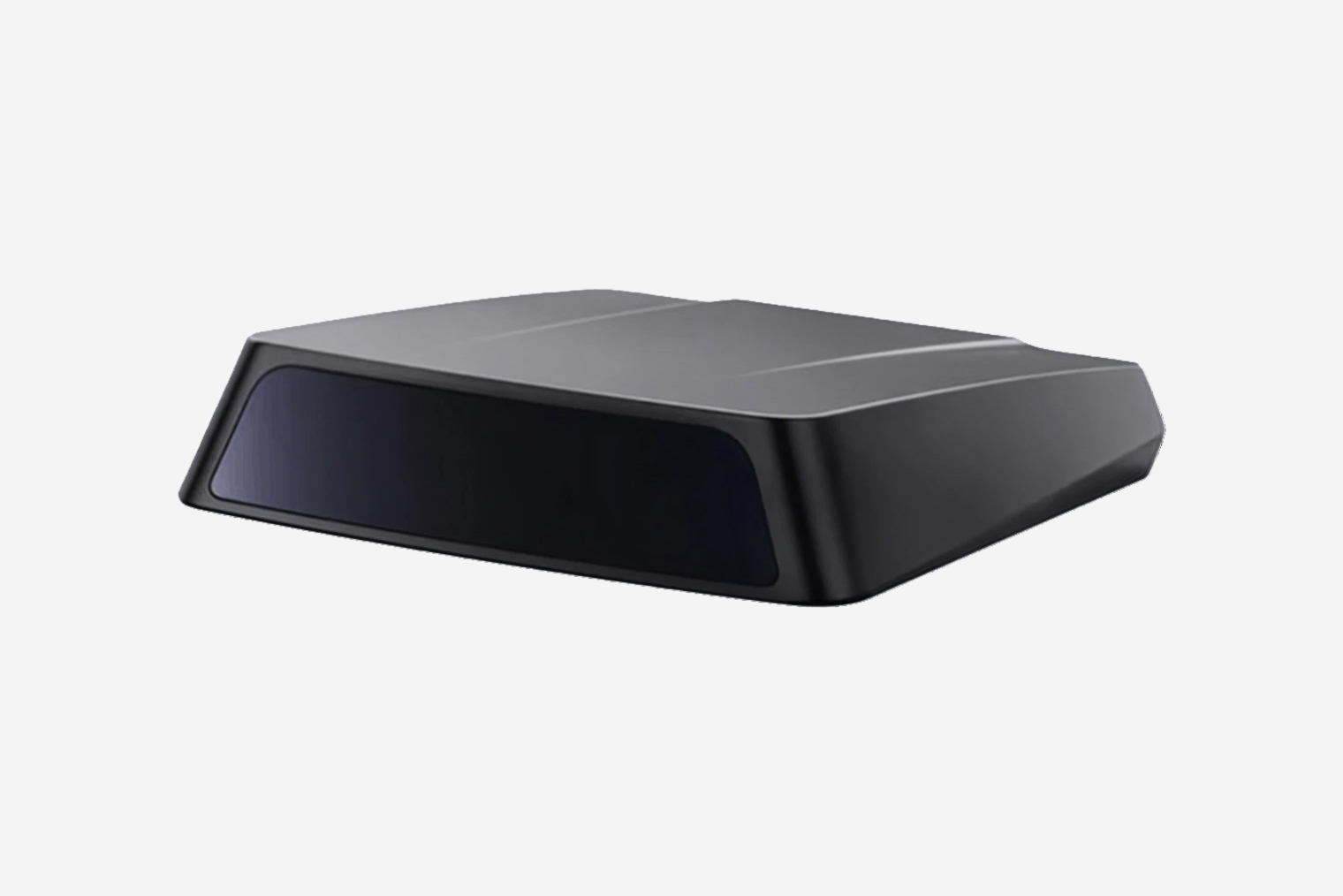

Твердотельные сканеры лишены крупных вращающихся деталей. Вместо вращения всего блока они используют систему микрозеркал, которые отклоняют луч лазера в нужную сторону. Отсутствие тяжелых подвижных частей делает прибор компактным, надежным и устойчивым к дорожной тряске.

Сектор обзора твердотельного прибора ограничен. Например, у модели Hesai AT128P горизонтальный сектор обзора составляет 120 градусов, а вертикальный — 25 градусов. Для серийной машины этого достаточно: сканер следит за дорогой по ходу движения, а контроль слепых зон по бокам и сзади производители доверяют обычным дешевым радарам и ультразвуковым датчикам.

Индустрия сделала однозначный выбор в пользу твердотельных устройств для потребительских машин. Механические сканеры остаются уделом коммерческого транспорта и прототипов, где стоимость оборудования не имеет решающего значения.

Покупателю обычного легкового автомобиля достанется именно твердотельный датчик. Ему не нужно переживать о поломке подшипников или износе электромотора внутри прибора, достаточно просто беречь внешний корпус модуля от механических ударов.

Принцип действия лазерного сенсора основан на базовых законах физики и измерении времени полета луча. Эту технологию называют Time of Flight.

Датчик отправляет короткий лазерный импульс в пространство перед машиной. Свет движется с постоянной и известной скоростью. Когда луч сталкивается с любым объектом на дороге — бампером попутной машины, дорожным знаком или деревом — он отражается и летит обратно. Сенсор фиксирует точное время возвращения луча с точностью до наносекунд.

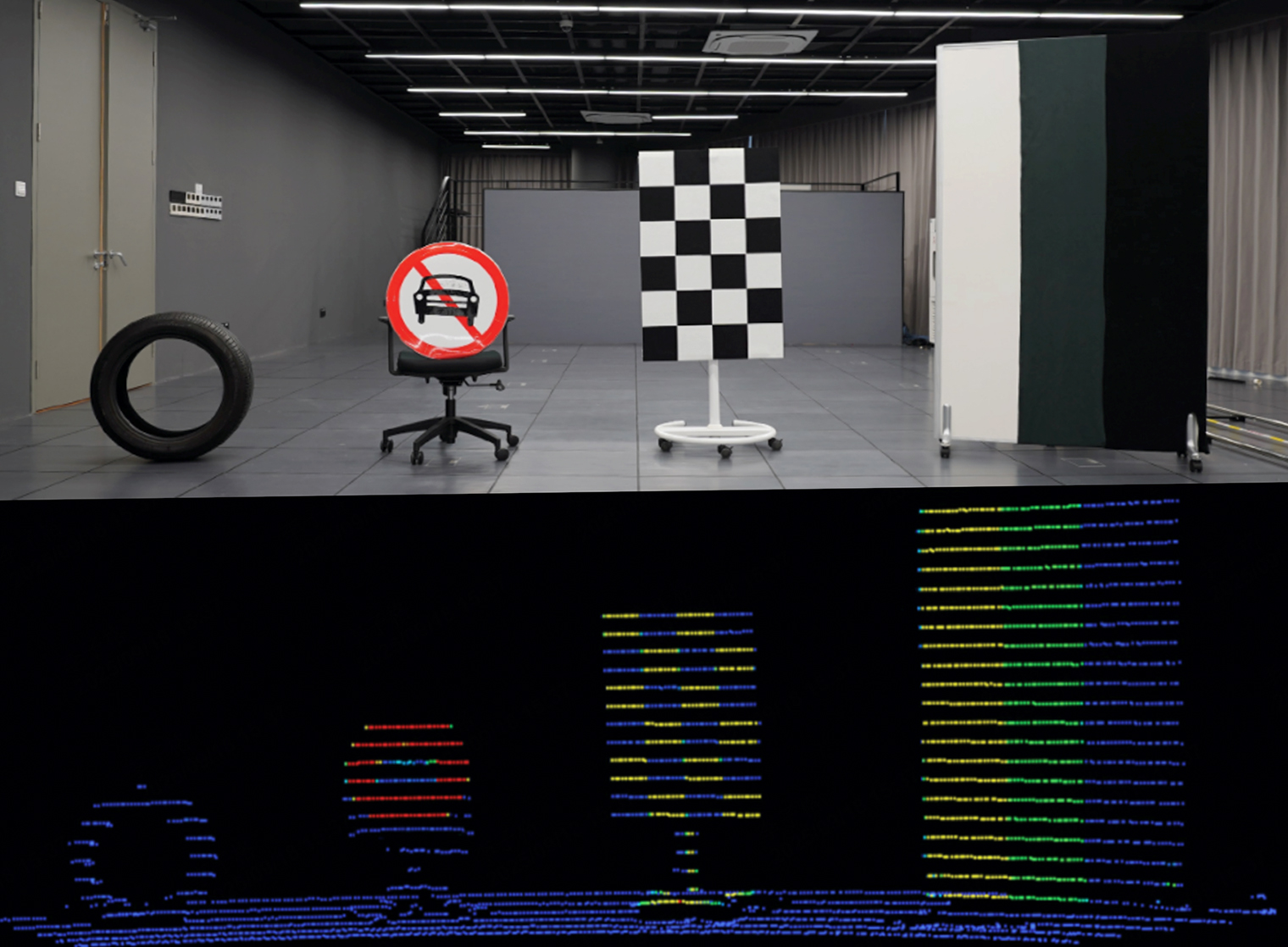

Дальше в дело вступает математика. Бортовой компьютер берет время, затраченное светом на путь туда и обратно, делит его пополам и умножает на скорость света. Получается эталонно точная дистанция до конкретной точки на препятствии. Этот цикл отправки и приема повторяется миллионы раз каждую секунду. Так формируется непрерывный поток данных.

Производители датчиков используют инфракрасные лазеры, свет которых невидим для человеческого глаза. В автомобильных лидарах применяют две длины волны — 905 и 1550 нм: у Hesai AT128P это 905 нм, у MicroVision IRIS — 1550 нм. Оба варианта работают в невидимой части спектра.

Автомобильные лидары сертифицируют по 1 классу лазерной безопасности — самому безопасному, Излучение не опасно для глаз пешеходов и водителей встречных машин  . Водителю не нужно отключать систему в плотном городском потоке ради защиты пешеходов, сканер работает в фоновом режиме и никому не мешает.

Внешне автомобильный сканер выглядит как монолитная пластиковая деталь со стеклянным окном, но внутри скрывается сложный оптико-электронный комплекс. Компоненты работают в жесткой связке и требуют ювелирной точности сборки и юстировки.

Основные компоненты типичного твердотельного устройства:

• излучающий модуль с лазерными диодами, которые генерируют короткие световые импульсы;
• система оптических линз и микрозеркал, которая направляет лучи под нужными углами, обеспечивая широкий сектор обзора;
• приемный модуль с массивом высокочувствительных фотодетекторов, способных уловить слабый отраженный свет;
• вычислительный процессор, который переводит оптические сигналы в цифровую карту и отфильтровывает помехи.

Приемный модуль должен обладать очень высокой чувствительностью. Когда лазерный луч падает на асфальт или грязный кузов попутной машины, большая часть света рассеивается в пространстве или поглощается темной поверхностью. До датчика долетает лишь малая доля изначального излучения, которую фотодетектор обязан уловить на фоне солнечных бликов и света чужих фар.

Обработка миллионов точек каждую секунду требует больших вычислительных мощностей, поэтому наружу из датчика уходит не сырой поток сигналов, а уже готовая цифровая карта.

Для владельца отсюда следует одно практическое правило: единственная часть лидара, до которой он может дотянуться, — внешнее стекло перед оптикой. Скол или трещина на нем мешают датчику видеть, а закрывать повреждение пленкой или клейкой лентой нельзя — и то и другое производители относят к помехам для лидара. С поврежденным оптическим окном дорога одна — в сервис.

Технология лазерного сканирования дает системам безопасности невероятную зоркость, но у нее есть физические и экономические ограничения.

Главное преимущество — эталонная точность дистанции и независимость от внешнего освещения. Сканер одинаково хорошо видит дорогу ярким солнечным днем и глухой ночью в лесу.

Лидар Hesai AT128P видит объект с 10% отражающей способностью на 210 метров — но только каналами 33—96, в центральной зоне обзора. По краям поля зрения дальность падает до 90 метров. Этой дистанции на темных препятствиях автомобилю хватает, чтобы успеть безопасно остановиться даже при движении на высоких трассовых скоростях.

Сенсор мгновенно понимает и форму объекта — электроника благодаря этому точнее предсказывает траекторию движения других машин.

Существенный минус технологии — высокая стоимость производства сложных оптических компонентов.

Второй недостаток связан с уязвимостью оптики к сложным погодным условиям. Инфракрасный свет плохо пробивает густой снегопад и сильный ливень. Снежинки отражают луч, создавая цифровой шум, а капли воды действуют как микроскопические линзы, преломляя свет. При интенсивности дождя от 40 мм/ч лидар перестает различать дорожные знаки без световозвращающего покрытия на дистанции дальше 30 метров.

Понимание слабых мест технологии спасает от аварий. Водителю важно осознавать, что в сильный ливень или метель электроника теряет часть своего зрения. В сложных погодных условиях нужно снижать скорость и брать управление полностью в свои руки, не доверяя адаптивному круиз-контролю.

Чем лидар отличается от радара и камеры. Каждый сенсор выполняет свою задачу и перекрывает недостатки других. Радар излучает радиоволны, которые легко пробивают густой туман, дождь и снег. Но у радиоволн низкое разрешение: радар видит впереди препятствие, но не понимает, стоит там легковая машина, мотоцикл или огромный картонный ящик.

Камера видит мир так же, как человек. Она незаменима для распознавания цветов светофора, дорожной разметки и знаков. Минус камеры в том, что она слепнет в темноте, пасует перед прямыми солнечными лучами и не умеет точно определять дистанцию. Лазерный сканер решает эту проблему: он дает идеальную трехмерную модель с точным расстоянием до каждого сантиметра объекта даже в полной темноте.

Где устанавливается лидар на автомобиле. Автопроизводители ищут баланс между хорошим обзором для датчика и защитой от дорожной грязи. Чем выше расположен сенсор, тем дальше он видит и тем реже его забрызгивает слякоть из-под колес попутных машин.

Инженеры избегают установки нежных приборов в бампер и переносят их на верхнюю часть кузова. Например, на кроссовере Volvo EX90 сканер аккуратно интегрирован в переднюю кромку крыши прямо над лобовым стеклом.

Китайские производители часто делают узел более акцентным: например, лидар входит в штатное оборудование всех комплектаций Li Auto L-серии с мая 2025 года, а в Россию L9 поставляется в единственной версии Ultra с лидаром в виде отдельного выступающего модуля на крыше.

Как обслуживать и ремонтировать лидары. Специальное техническое обслуживание прибору не требуется, водитель не должен ничего калибровать или настраивать. Главное правило эксплуатации — держать зону сканирования в абсолютной чистоте. Лазер не сможет «пробить» физическую преграду на стекле корпуса.

По инструкции к автомобилям Volvo работу датчика нарушают пять групп помех: погода, включая сильный дождь, снегопад, туман и очень высокую температуру; налипание грязи, наледи или снега; наклейки, кузовная пленка и клейкая лента; царапины и повреждения стекла перед лидаром; посторонние предметы в поле зрения.

Отдельно запрещено счищать лед скребком — он царапает стекло. Volvo относит кузовную и защитную пленку, наклейки и клейкую ленту к тому, что мешает работе лидара, поэтому заклеивать зону сканирования нельзя.

Ремонт, как правило, узловой — неисправный модуль меняют целиком.

1. Лидар — высокоточный лазерный дальномер, который в реальном времени строит подробную трехмерную копию дороги и машин вокруг.
2. Датчик нужен для надежной и плавной работы адаптивного круиз-контроля и систем экстренного торможения.
3. Прибор не зависит от фар и уличного освещения, поэтому отлично видит препятствия в полной темноте на загородных трассах.
4. Автомобильные лидары сертифицируют по 1 классу лазерной безопасности, излучение таких датчиков не опасно для глаз.
5. В сильный дождь лидар хуже различает неотражающие объекты — темные знаки перестают распознаваться дальше 30 метров.
6. Зону сканирования на кузове нужно держать в чистоте, ее запрещено заклеивать стикерами или защитными полиуретановыми пленками.
