Как я потратил деньги на проект для дачи и почему это спасло семью из 5 человек от ведер и ударов током

Жизнь на даче с тремя детьми прекрасна, пока не встает вопрос о горячей воде. Нам надоело греть ведра на электроплите, и я решил поставить мощный бойлер на 150 литров. Рассказываю, как я подошел к этой задаче как к спецоперации, зачем потратил 15 000 ₽ на проект электрики и почему применил автомобильный принцип дублирования защиты, чтобы спасти семью от ударов током.

Скажу честно: я не профессиональный электрик. Но когда дело дошло до обустройства нашего загородного дома, я твёрдо решил, что комфорт не должен стоить нам жизни.

Мы живем на даче с весны по осень большой семьей: я, жена и трое детей мал мала меньше — две дочки (8 и 11 лет) и пятилетний сын. В какой-то момент нам до смерти надоело греть воду в чайнике и бесконечных оцинкованных ведрах на электрической плите, чтобы просто помыть посуду или искупать детей после целого дня на улице.

Было решено: ставим мощную систему горячего водоснабжения. Наш выбор пал на проточно-накопительный электрический водонагреватель на 150 литров. Такой зверь сочетает в себе плюсы обоих типов: у нас всегда есть внушительный запас горячей воды, но за счет проточного принципа и высокой мощности он догревает ее на лету. Его должно было с запасом хватить одновременно на душевую кабину, раковину в санузле и мойку на кухне.

В интернете полно жутких историй о том, как обычный поход в душ заканчивался больницей из-за пробившего ТЭНа. Для отца троих детей это страшный сон. Поэтому я закопался в форумы, изучил кучу реальных случаев и подошел к вопросу как к спецоперации. Делюсь опытом, как сделать всё по уму.

Для большой семьи объем в 150 литров — это необходимость, но ключевым условием безопасности стал сухой ТЭН.

Говоря по-простому: в обычном бойлере нагревательный элемент бурлит прямо в воде, как кипятильник. Со временем он обрастает накипью, трескается, и ток шпарит прямо в воду, а оттуда — в вас. В моделях с сухим ТЭНом нагреватель спрятан в специальную защитную «колбу-чехол» и с водой вообще не соприкасается. Это дороже, но когда у тебя в душевую кабину один за другим ходят трое детей, безопасность семьи становится главным приоритетом.

Почитав инженерные форумы, я понял: самодеятельность в электрике — путь в никуда. Я пошел к инженерам-проектировщикам и заказал модернизацию системы электроснабжения с учетом выделенной кабельной линии под наш новый проточно-накопительный прибор.

Да, это стоило денег. Но когда мне выдали готовую схему, рассчитанную именно под мой дом, я понял — это лучшая инвестиция. Проект стал моей шпаргалкой и щитом. Специалисты учли всё, вплоть до типа заземления на моем участке.

У меня реализована так называемая система TT.

Огрубляя до предела: это значит, что наше домашнее заземление вообще никак не связано с проводами и столбами электрической воздушной линии на улице, которые тянутся через всю деревню от старого трансформатора. У дома свой собственный, полностью независимый контур заземления — забитые в землю и сваренные между собой металлические штыри. Представьте, что вы отрезали свой дом от общей «грязной» уличной электросети и накрыли его автономным щитом. Для деревни, где в любой момент на столбе может отгореть или оборваться «ноль», это самое безопасное решение. Вы полностью застрахованы от чужих аварий на линии.

Но у системы TT есть жесткие оговорки! Ток замыкания на собственный контур слишком мал. Если случится авария, обычный автомат в щитке просто «не заметит» беды: для него это будет выглядеть как обычная работа электрического чайника. Фаза будет тихо «сидеть» на корпусе прибора, превратив его в электрическую мину, пока к нему кто-то не прикоснется. Поэтому проектировщики напомнили мне железное правило: при системе TT абсолютно все линии в доме должны быть защищены УЗО (устройствами защитного отключения) с током утечки не более 30 мА. Без них система TT — это не защита, а опасная иллюзия.

Опираясь на проект, я собрал защиту линии водонагревателя. Каюсь: место в щитке позволяло, поэтому я попросил проектировщиков включить в электрическую схему дублирующие резервные аппараты защиты. Они согласились, что несколько дополнительных тысяч рублей станут железобетонным залогом безопасности в перспективе долгих лет эксплуатации. В итоге я установил два автоматических выключателя и два УЗО последовательно друг за другом.

Зачем это нужно (аналог «Двухконтурных тормозов автомобиля»): это взаимное резервирование на случай отказа автоматики — как коэффициент запаса прочности в строительстве или двухконтурная тормозная система в автомобилях. Если один контур подведет или деталь заклинит, второй мгновенно подстрахует. Если вдруг одно УЗО выйдет из строя или автомат «залипнет», дублирующее устройство окажется начеку и полностью обесточит линию.

Вот технические параметры моих защитников:

1. Два двухполюсных автоматических выключателя типа B. Перевод на человеческий язык: почему именно тип B вместо стандартного типа C, который массово ставят везде? Автомат типа B реагирует на значительно меньшие токи короткого замыкания, то есть он гораздо более чувствителен к аварийным токам. Он сработает и мгновенно отключит линию там, где тип C еще продолжал бы «думать». Для дачи, где токи короткого замыкания часто слабые из-за длинных и ветхих уличных проводов, эта сверхчувствительность — настоящее спасение. А «двухполюсный» означает, что он разомкнет сразу оба провода — и фазу, и ноль, полностью изолируя опасный участок.
2. Два электромеханических УЗО на 10 мА с номинальным током 25А и типом защиты «А».

На универсальном типе «А» проектировщики настояли особо. Обычные и дешевые УЗО типа «АС» ловят только переменный ток утечки. Но наш проточно-накопительный бойлер — это умный прибор с электронной платой управления, дисплеем и импульсным блоком питания.

Если объяснять «на пальцах»: вся эта современная электронная начинка внутри себя превращает переменный ток в постоянный. Если пробой случится не в самом ТЭНе, а внутри плат управления, этот прибор превратится в троянского коня — в воду пойдет хитрый пульсирующий постоянный ток. Стандартное УЗО типа «АС» такую утечку просто не заметит и пропустит удар! А тип «А» — самый универсальный. Он мгновенно ловит и переменную, и постоянную пульсирующую утечку тока..

Сами УЗО выбрали именно электромеханические — они сработают автономно за счет внутренней механики, даже если в доме или на столбе воздушной линии отгорит или “отлетит”, оборвется нулевой провод. Чувствительность в 10 мА — максимальная для «мокрых» зон, ловит малейшую утечку тока.

Важнейший нюанс: железное правило безопасности — раз в месяц проверять работоспособность УЗО. Я подхожу к щитку, нажимаю кнопку «Тест», УЗО моментально срабатывает, и я заново взвожу ручку. Если при нажатии кнопки прибор не отключился — его нужно срочно менять.

К слову, на самом шнуре питания водонагревателя с завода тоже идет встроенное УЗО с такой же кнопкой «Тест». Я проверяю и его, но рассматриваю этот штатный блок лишь как дополнительную и довольно малонадежную ступень безопасности. Во-первых, оно электронное (а значит, зависит от наличия питания в сети и может «ослепнуть» при обрыве нуля), а во-вторых, защищает оно электроустановку на очень ограниченном участке — непосредственно возле самого водонагревателя, оставляя беззащитным весь кабель от щитка. Вся основная надежда — на мои электромеханические приборы в щите.

Что по брендам? Мой личный выбор пал на линейку от System Electric с отключающей способностью 6 кА (6000 А). И автоматы, и УЗО взял с этой отключающей способностью: у таких приборов внутренние контакты сделаны надежнее и мощнее, чем у стандартных «бытовых» на 4.5 кА.

Когда щиток был собран, оставалась одна хитрая штука. В санузле у нас стоит акриловая душевая кабина. Казалось бы — пластик, чему там проводить ток? Но внутри неё вода, металлический смеситель и стальной каркас поддона.

По проекту мне пришлось организовать ДСУП (Дополнительную систему уравнивания потенциалов). Причем сделали мы это масштабно: установили две коробки ДСУП — одну на кухню и одну в санузел.

Что это за зверь: ДСУП — это просто специальная пластиковая коробка на стене у самого пола, куда сходятся и подключаются заземляющие проводники от всех металлических частей, которые могут оказаться под электрическим напряжением в комнате. По строгим правилам Правил устройства электроустановок ПУЭ (п. 1.7.138) наименьшее сечение медного провода для ДСУП должно составлять 2.5 мм² при наличии механической защиты (в гофре, кабель-канале) или 4 мм², если он проложен открыто. Я перестраховался и взял с запасом гибкие медные провода ПуГВ (ПуНГ) разного сечения — 1х2.5 мм² для защищенных участков, а также 1х4 мм² и мощный 1х6 мм² для основных магистралей, чтобы физически проводами соединить все смесители, электророзетки, металлические поддоны и трубы в одну точку. Но эту работу мне сделал опытный электрик. Так как там много разных нюансов. Электрик уравнял потенциалы там, где это было необходимо по соображениям электробезопасности.

Зачем это нужно? Чтобы между краном, водой и поддоном в принципе не могло возникнуть разницы напряжений. Ток течет только туда, где есть разница уровней напряжения (потенциалов), это как вода течет с горы вниз. Если мы надежно соединили все железки проводами, мы создали идеальное «плато» — то есть электрический штиль. Везде одинаковый потенциал, а значит, током не ударит физически, даже если произошла утечка тока или иная аварийная ситуация в электрике. Току просто некуда будет “стекать” или “уходить” через тело человека.

Чтобы линия была максимально пожаробезопасной, я использовал плоский кабель ВВГнг-LS-LTx 3х2.5 (он не поддерживает горение и выделяет мало дыма, но и обладает пониженной токсичностью продуктов горения). Кабель уложили в штробу в кирпичной стене, которую затем зашпаклевали и покрасили.

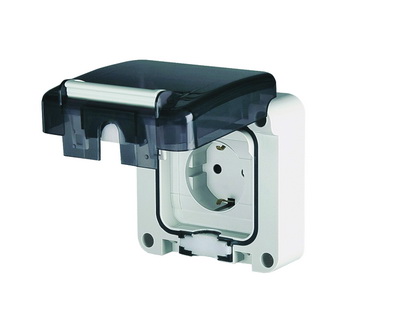

В качестве точки подключения на стене смонтировали брызгозащищенную розетку от фирмы ДКС. Ее фишка в том, что она сохраняет полную брызгозащиту (IP) даже в подключенном положении, когда туда вставлена угловая вилка от родного шнура водонагревателя.

Вот подробная смета моих расходов на эту «спецоперацию» (приборы защиты и кабели посчитаны с учетом двойного дублирования):

• Официальный проект модернизации электроснабжения

Выезд проектанта на дачу для замеров, консультации и разработки ТЗ и проекта

15 000 ₽

• Автоматические выключатели двухполюсные System Electric (6 кА, тип B16)

2 штуки, двухполюсные (последовательное дублирование для защиты мокрой зоны)

2 600 ₽

• Электромеханические УЗО System Electric (6 кА, тип А, 10 мА, 25А)

2 штуки (последовательное дублирование для защиты мокрой зоны)

7 600 ₽

• Силовой кабель ВВГнг-LS-LTx 3х2.5

10 метров (для прокладки от щитка до розетки)

1 200 ₽

• Брызгозащищенная розетка ДКС

Защита от брызг воды с подключенной угловой вилкой

4 000 ₽

• Коробки ДСУП (пластиковые боксы)

2 штуки (в санузел и на кухню по 1 000 ₽)

2 000 ₽

• Гибкие провода для ДСУП (ПуГВ / ПуНГ)

Комплект нормативных сечений 1х2.5, 1х4 и 1х6 мм² (минимум по ПУЭ — от 2.5 мм²)

1 100 ₽

• Строительные материалы для штробы

Грунтовка, шпатлевка и водоэмульсионная краска по кирпичу.

Было ли это сложно? Проектировать — да, поэтому я доверился профи. И плата за проект полностью себя оправдала: инженер лично приехал к нам на участок, всё замерил, проконсультировал по сложным узлам и составил грамотное задание. Подключать по готовой схеме было уже не страшно.

Зато теперь, когда дети возвращаются чумазыми после игр в саду, они спокойно идут мыть руки и принимать душ. Больше никаких ведер, ковшей и страха. Я точно знаю, что всё сделано тип-топ, моя система заземления TT работает как часы, а многоступенчатая дублированная защита из чутких УЗО и автоматов на посту круглые сутки. Загородная жизнь должна быть комфортной, а главное — безопасной!

Если вы тоже планируете повторить мой путь и избавиться от ведер на плите, расскажите в комментариях:

• Какие меры безопасности вы планируете при подключении водонагревателя к электросети?
