Проходной выключа­тель: принцип работы и схемы сое­динения проводов

Проходной выключатель позволяет включать светильник из нескольких мест — это удобно, например, в коридорах и на лестницах.

Такие выключатели ставят, когда надо зажечь свет, пройти по освещенному пространству и отключить лампу из другого места. Чтобы все работало, выключатели соединяют в своеобразную сеть.

Расскажу про рабочие схемы, в том числе с тремя и более выключателями, и как все подключить без электрика.

Он выглядит как обычный выключатель, но устроен иначе. У простого выключателя разъемы (клеммы) только для двух проводов — устройство расцепляет ток, который течет по этим проводам, и так отключает свет. А при включении снова как бы соединяет провода.

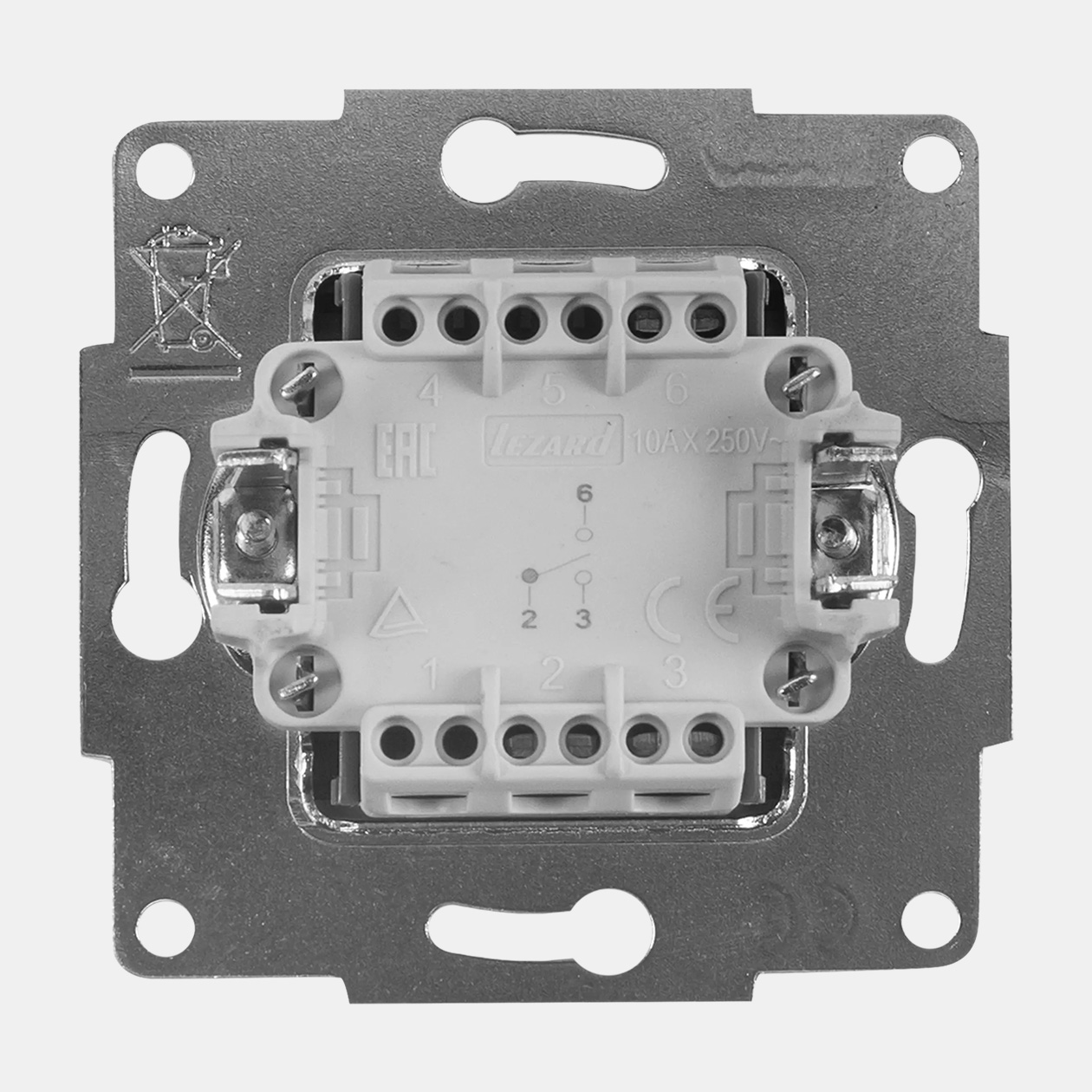

У проходного выключателя три клеммы. На вход подается ток (фаза), а дальше он перекидывается по двум выходным линиям, которым соответствуют две клеммы. Когда человек щелкает клавишей, он перебрасывает контакт с одного выхода на другой. Если на обоих проходных выключателях выбрана одна и та же линия, свет горит. Если нет, нет и света.

Проходные выключатели используют:

• в длинных коридорах;
• на лестницах в частных домах — один выключатель на одном этаже, а второй на другом;
• в спальнях, чтобы включать свет у входа, а отключать прямо с кровати;
• на загородных участках, чтобы, например, включать уличный свет у калитки, а отключать из прихожей;
• в гаражах.

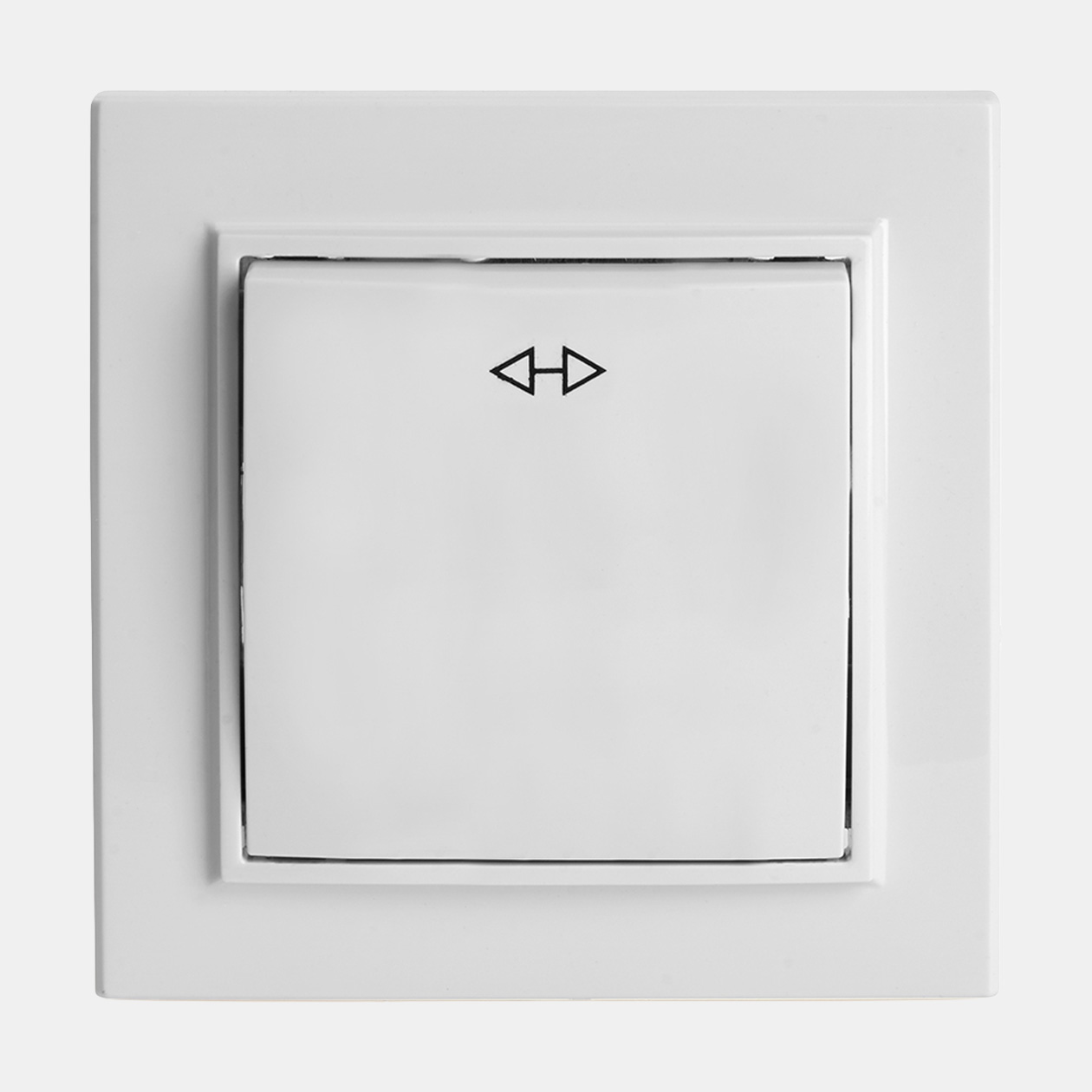

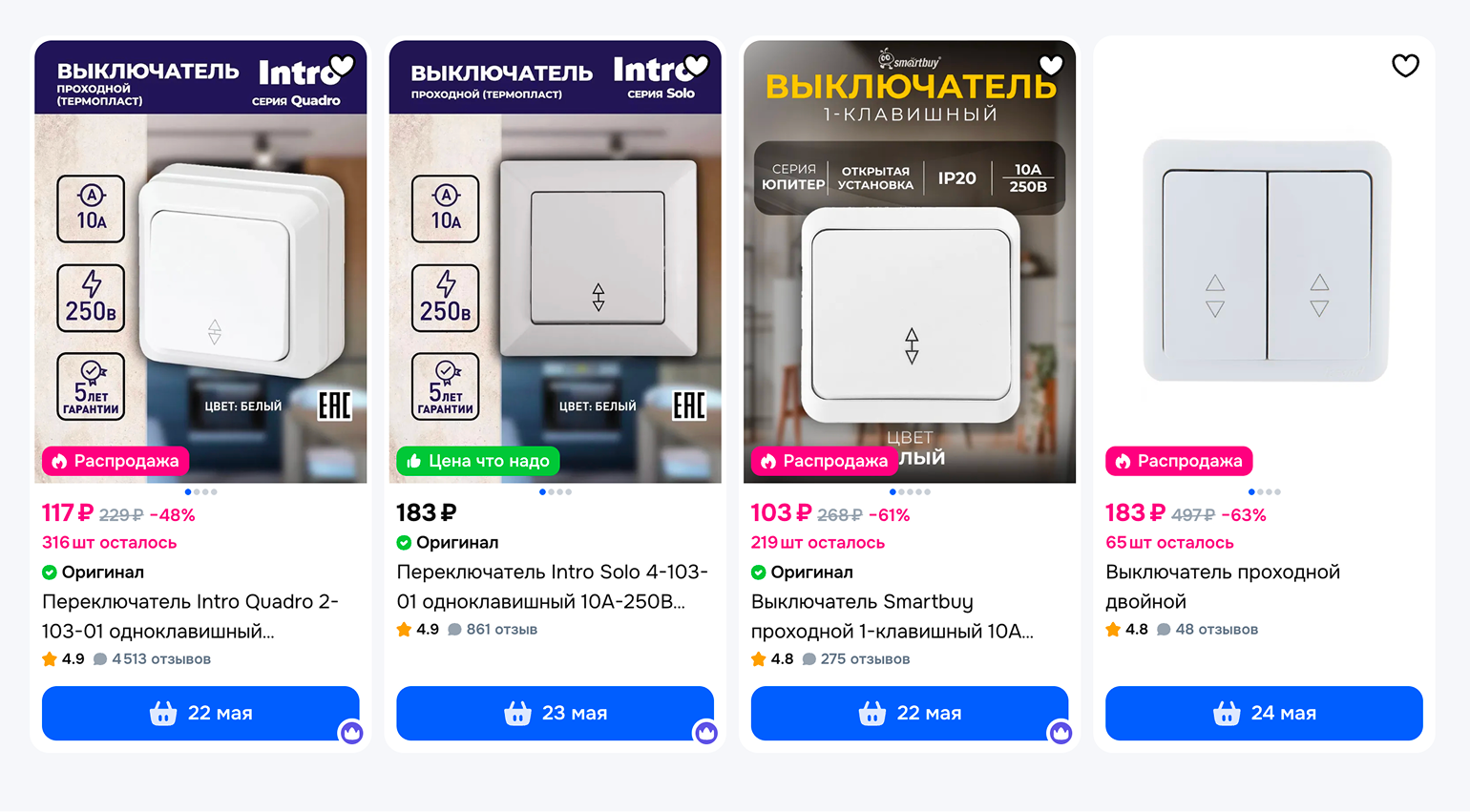

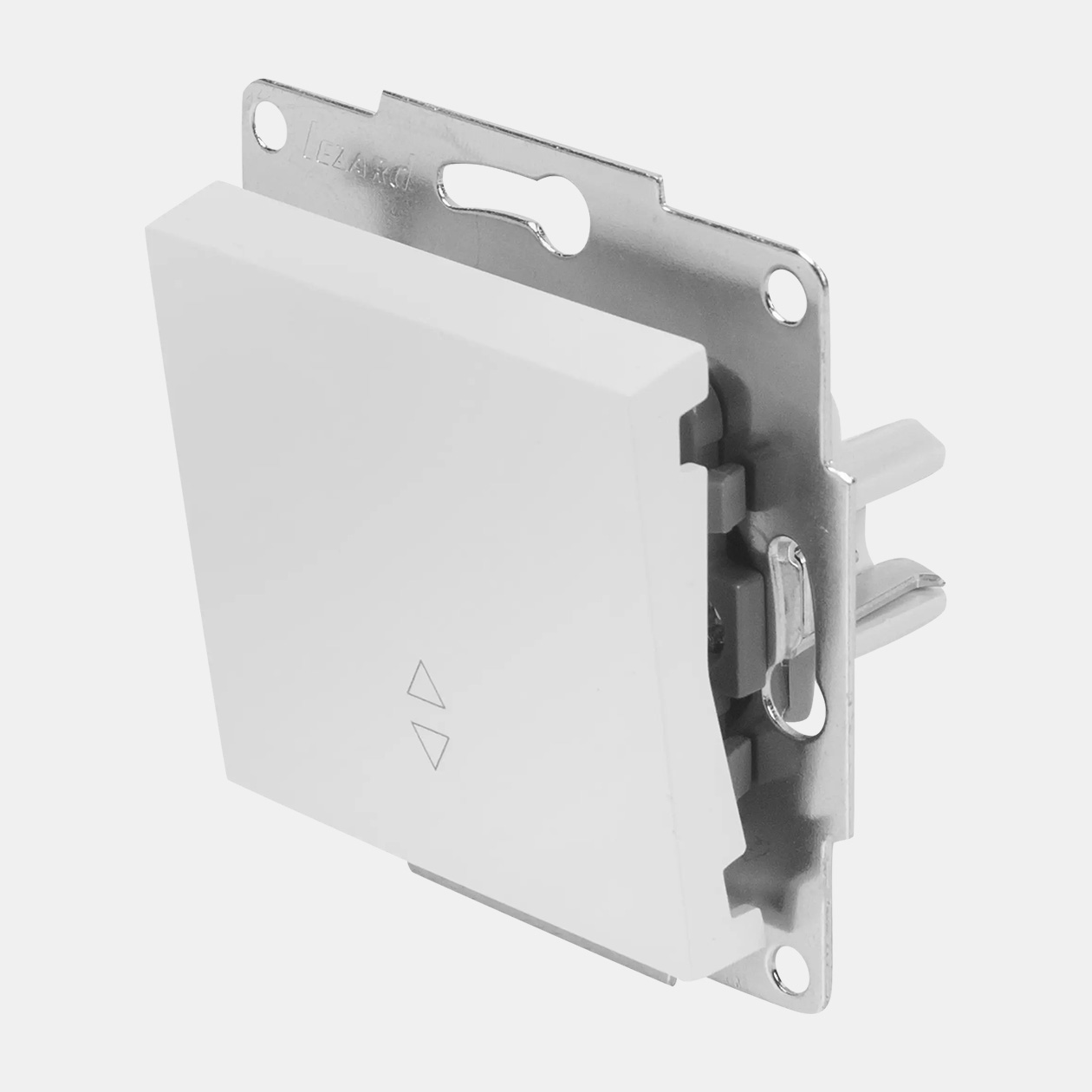

Проходные выключатели чуть дороже обычных, и на них обычно есть специальный символ: стрелочки вверх и вниз. Но на некоторых моделях этого знака нет. Проходной выключатель можно установить в качестве обычного, а вот сделать из обычного проходной не получится.

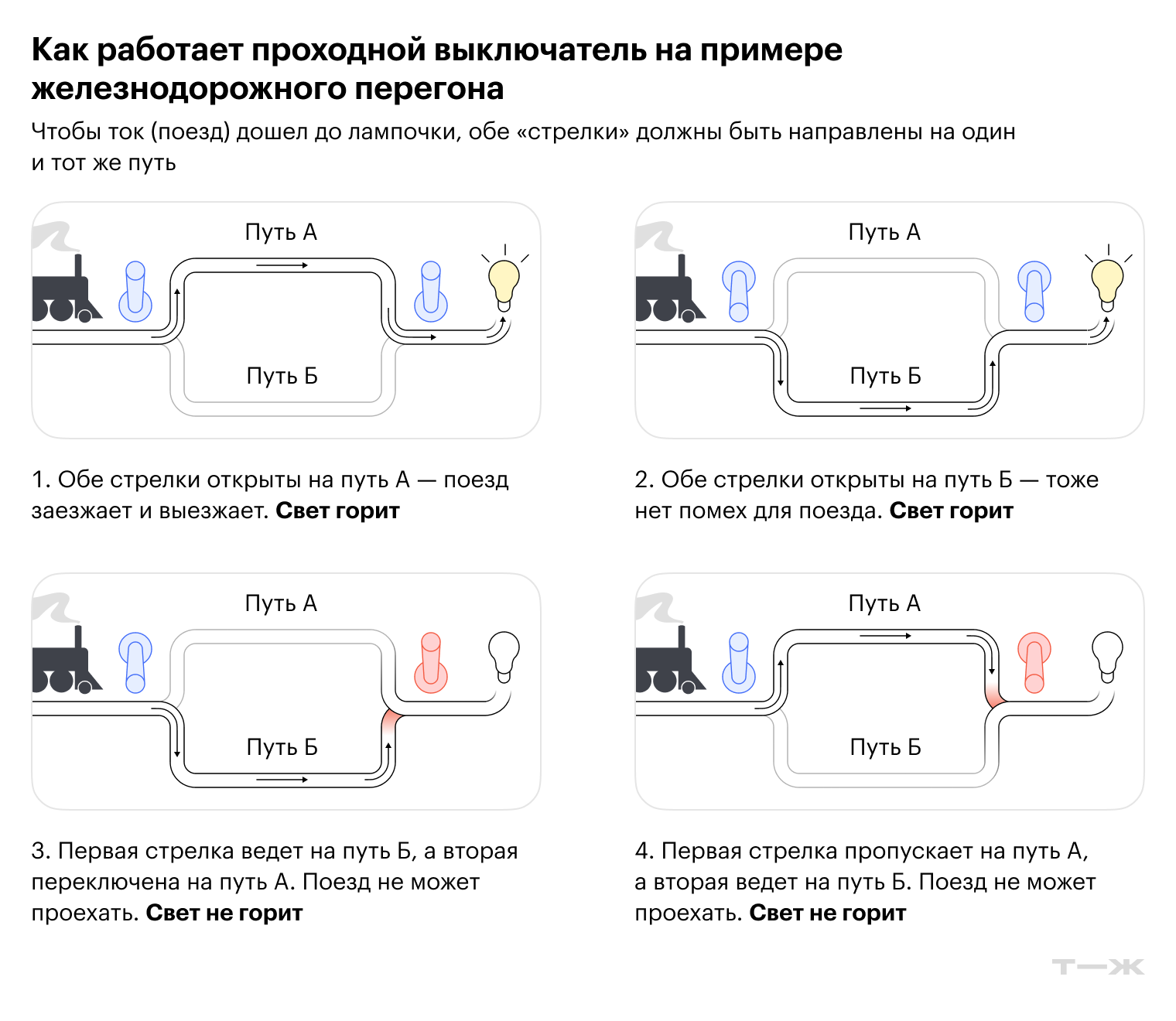

Принцип его работы похож на железнодорожный перегон с двумя стрелками: когда путь раздваивается и потом сходится снова. Поезду нужно, чтобы обе стрелки находились в одном положении — тогда он проедет. Если положение стрелок противоречит друг другу, поезд не сможет продвинуться ни по одному пути.

Так же идет и ток между двумя проходными переключателями. Если свет выключен, значит, «стрелки» выключателей в двух разных положениях. Когда человек щелкает выключателем, «стрелка» сдвигается. А так как у нее всего два варианта, она автоматически приходит в то же состояние, что и вторая на другом выключателе, — ток пошел.

Именно по этой причине у проходных выключателей нет фиксированного положения «включено» или «выключено». Свет может включаться нажатием как вверх, так и вниз. Это зависит от того, в каком положении «напарник» первого выключателя на другом конце цепи.

Чтобы провода не торчали и все выглядело аккуратно, для подключения нужна распределительная коробка — ее монтируют в стену или используют накладную, если, например, это деревянный дом.

Скручивать провода в коробке вручную неудобно и небезопасно. Используйте быстрозажимные клеммники Wago: они достаточно надежные, их применяют профессиональные электрики.

Для встраиваемых в стену проходных выключателей лучше купить глубокие подрозетники, так как проводов обычно много и в стандартный подрозетник они могут просто не влезть: выключатель будет не утолкать в стену так, чтобы он встал красиво — без зазора между рамкой и стеной.

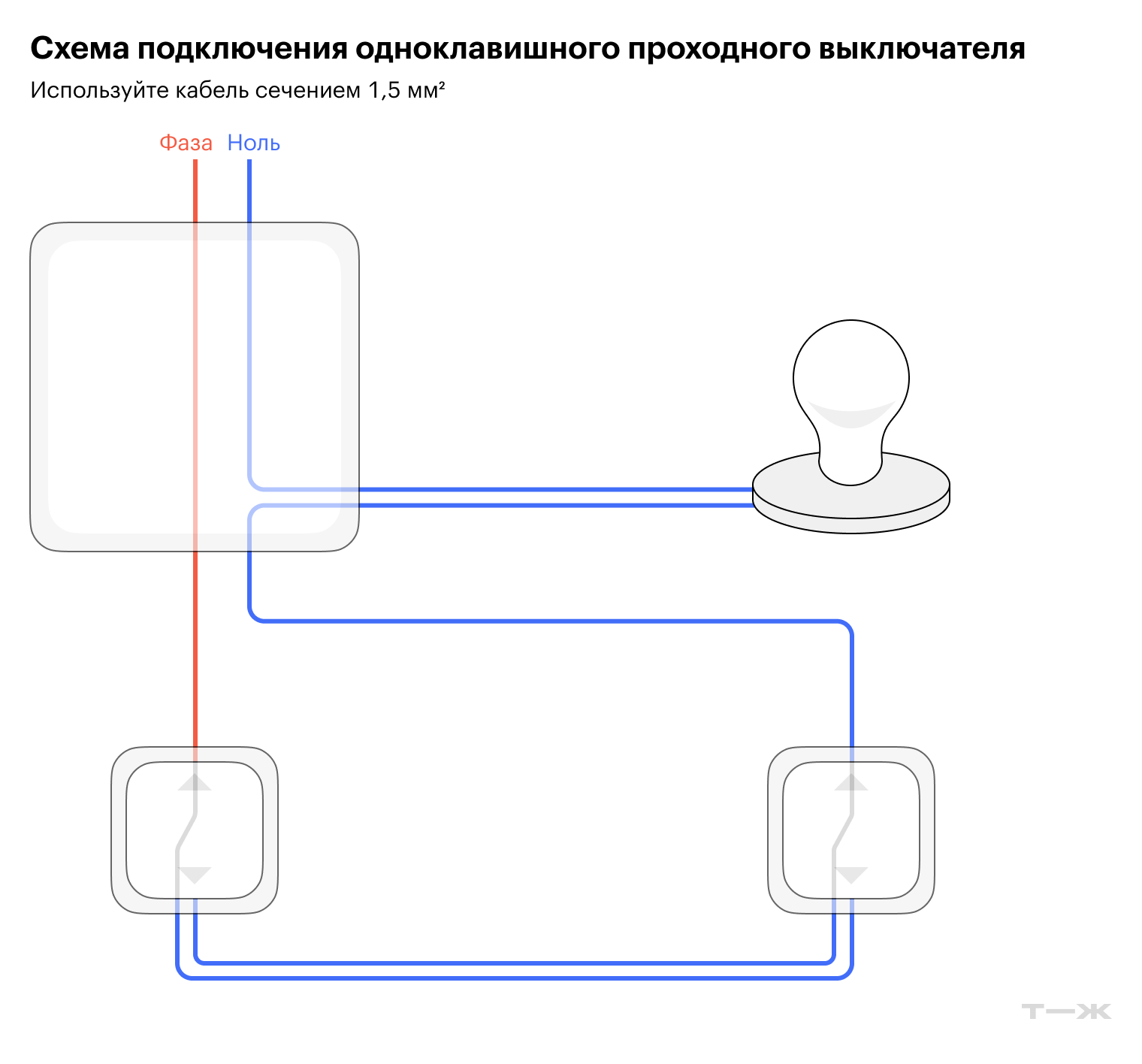

Одноклавишный. Это самый простой тип проходного выключателя и самый распространенный. Как правило, два выключателя управляют из разных мест одним светильником.

Подключается все таким образом:

1. Фазный провод — обычно белый, серый или коричневый — соединяют с входом первого выключателя.
2. Нейтральный провод (синий) соединяют напрямую с любым из проводов светильника.
3. Второй провод от светильника соединяют с входом второго проходного выключателя.
4. Два выходных контакта первого выключателя связывают с двумя выходными контактами второго — так объединяют выключатели, чтобы они «понимали» друг друга.

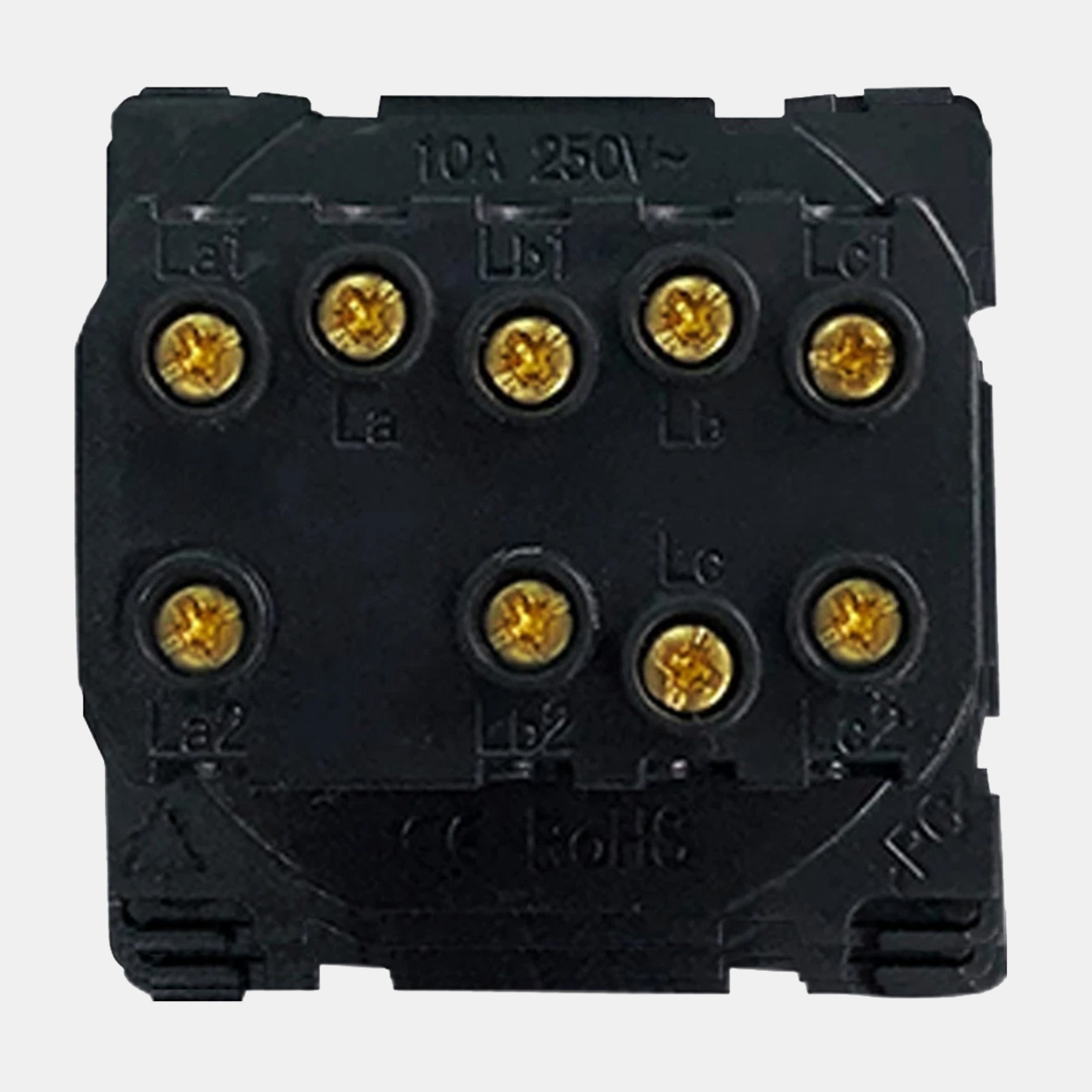

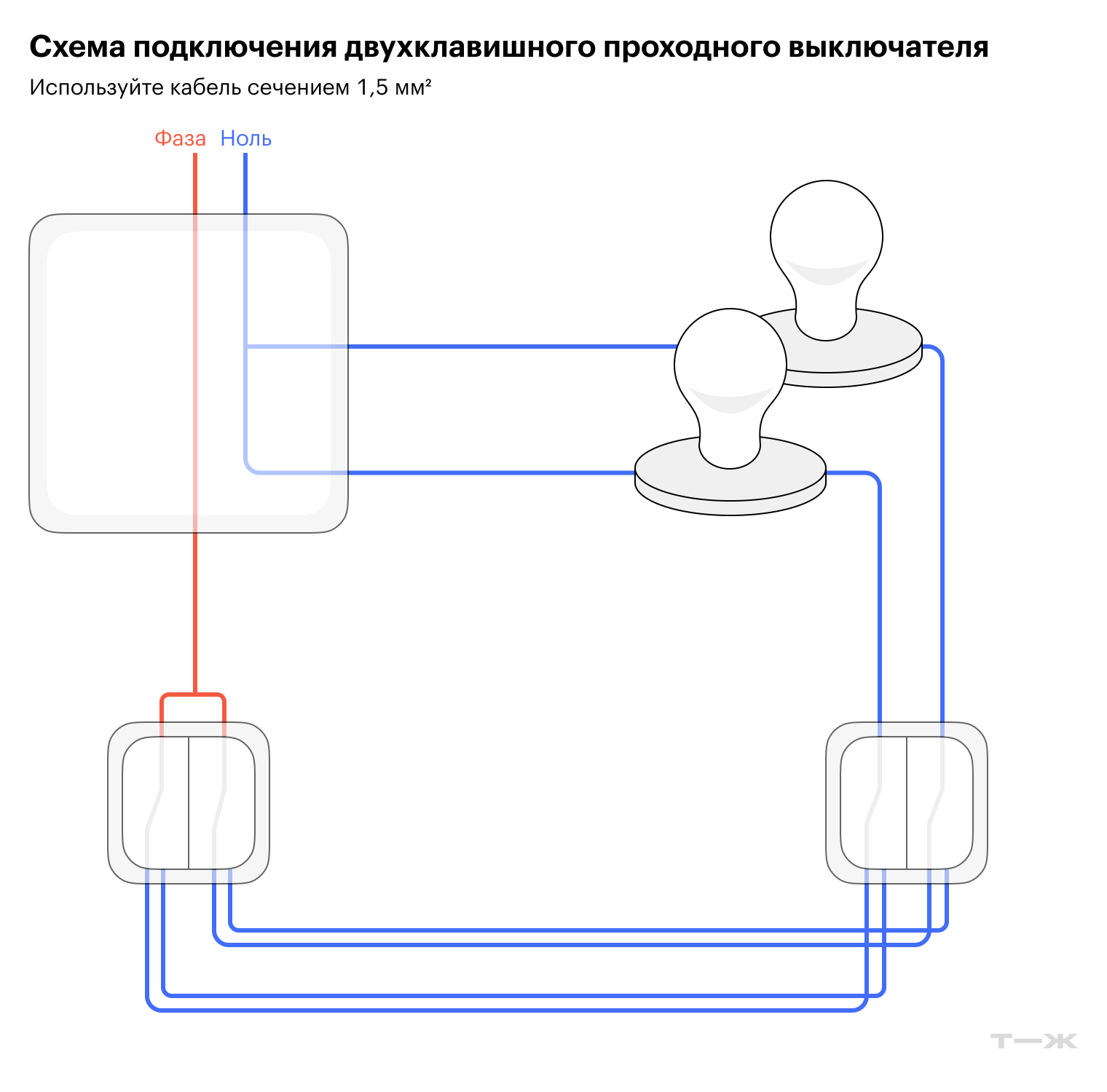

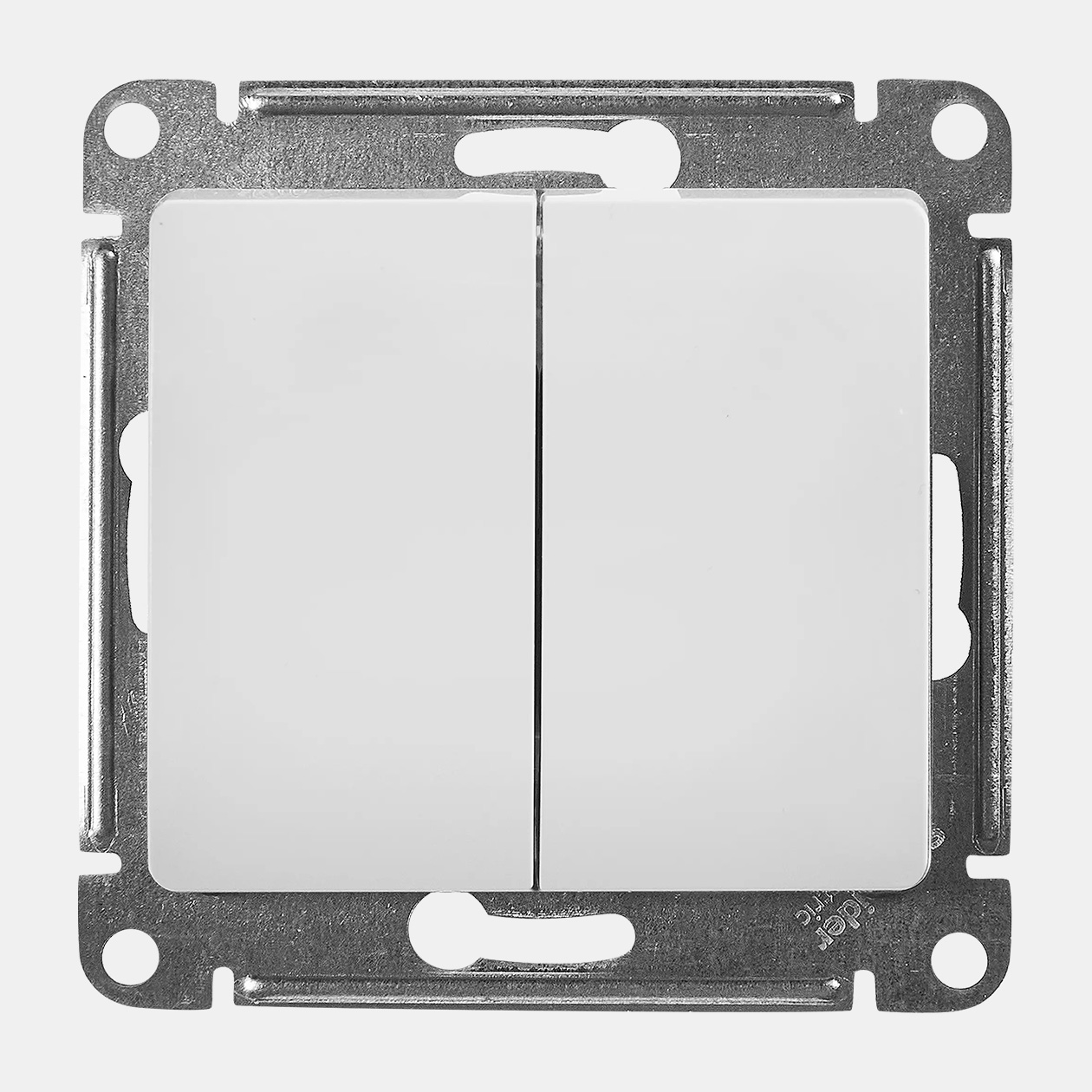

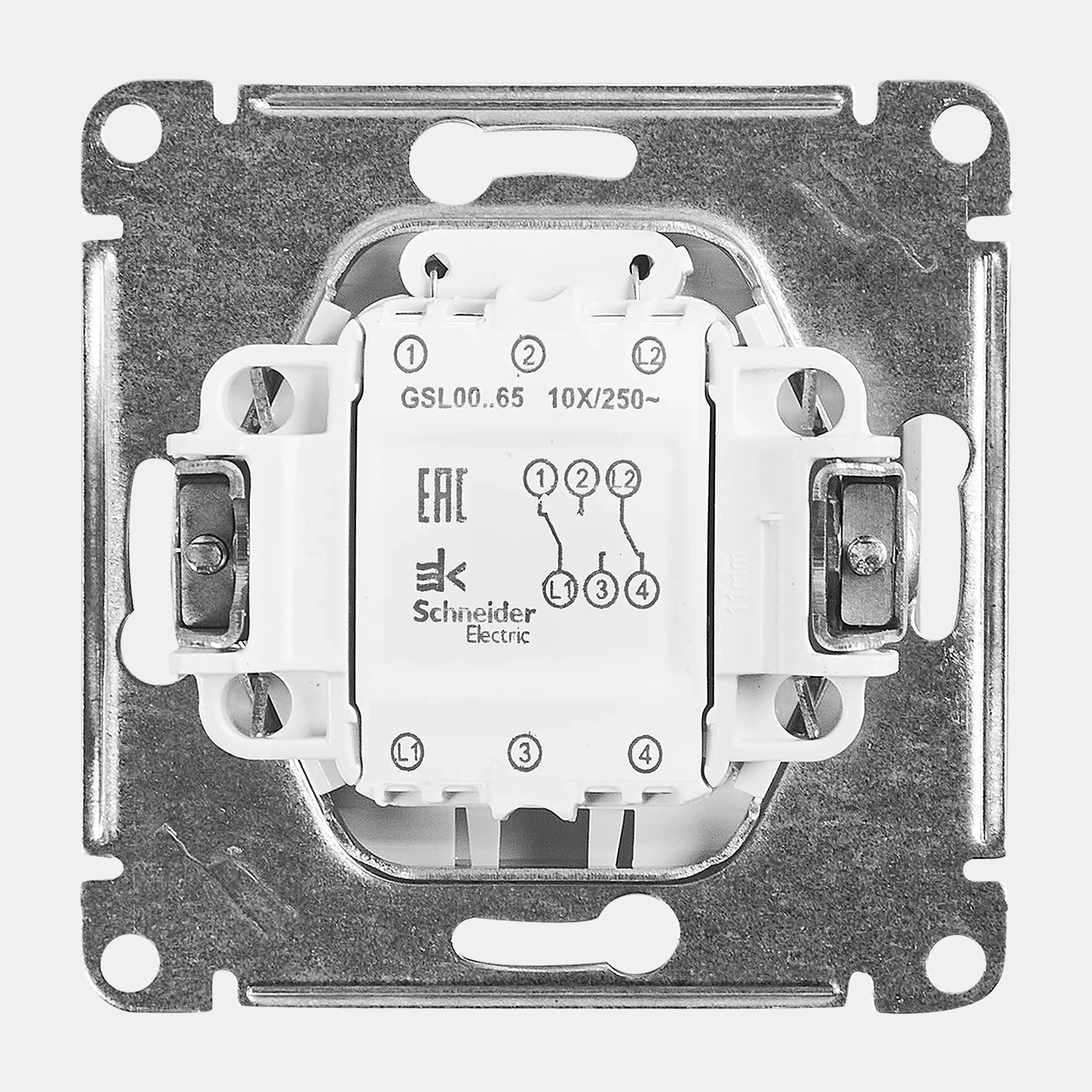

Двухклавишный. Это фактически два независимых одноклавишных проходных выключателя в одном корпусе. У каждой клавиши один входной и два выходных контакта, а управляет такой выключатель двумя светильниками — у каждого своя кнопка.

Подключается он так:

1. Белый фазный провод из щитка — к первому выключателю и сразу к обоим его входам. Это делают через перемычку, то есть короткий кусок провода, который соединит два контакта внутри выключателя. У многих современных моделей подороже есть заводская перемычка: если входная клемма одна, значит, перемычка уже встроена. Также это видно по схеме на обратной стороне выключателя.
2. Нейтральный синий провод — напрямую с одним из контактов каждого светильника.
3. Второй контакт первого светильника — с входом первой клавиши второго выключателя.
4. Второй контакт второго светильника — с входом второй клавиши второго выключателя.
5. Два выхода первой клавиши первого выключателя — с двумя выходами первой клавиши второго выключателя. Аналогично — выходы вторых клавиш между собой.

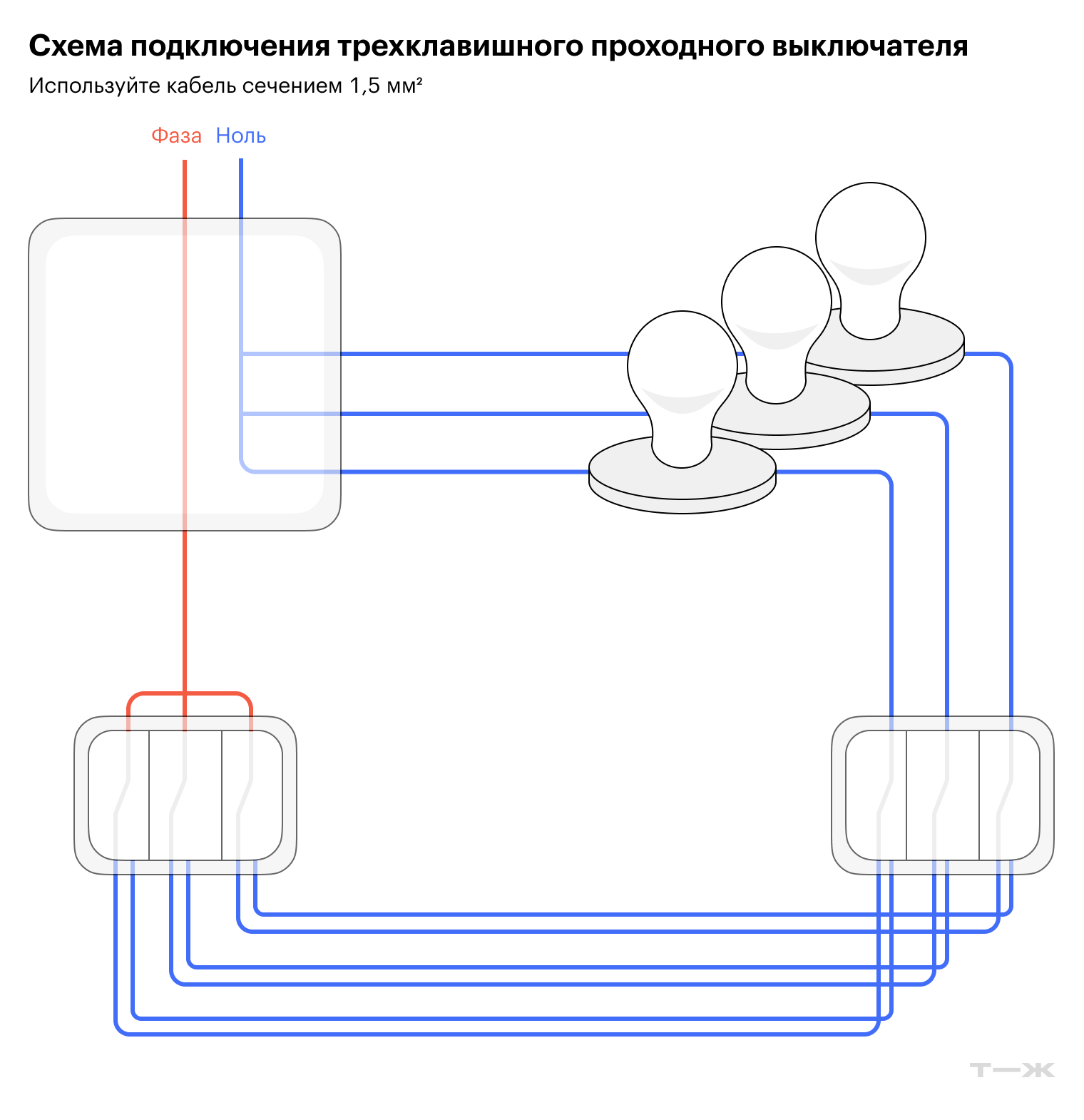

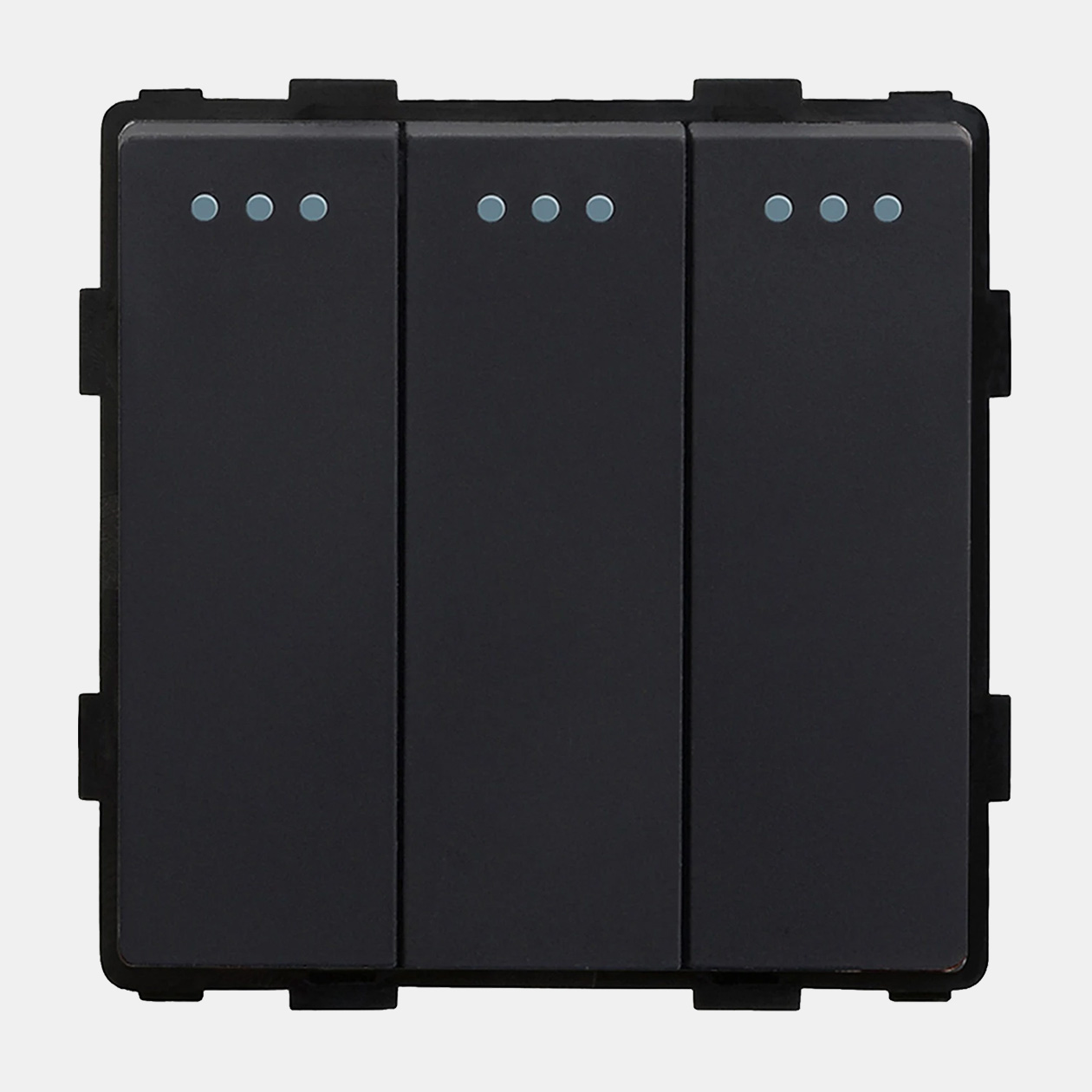

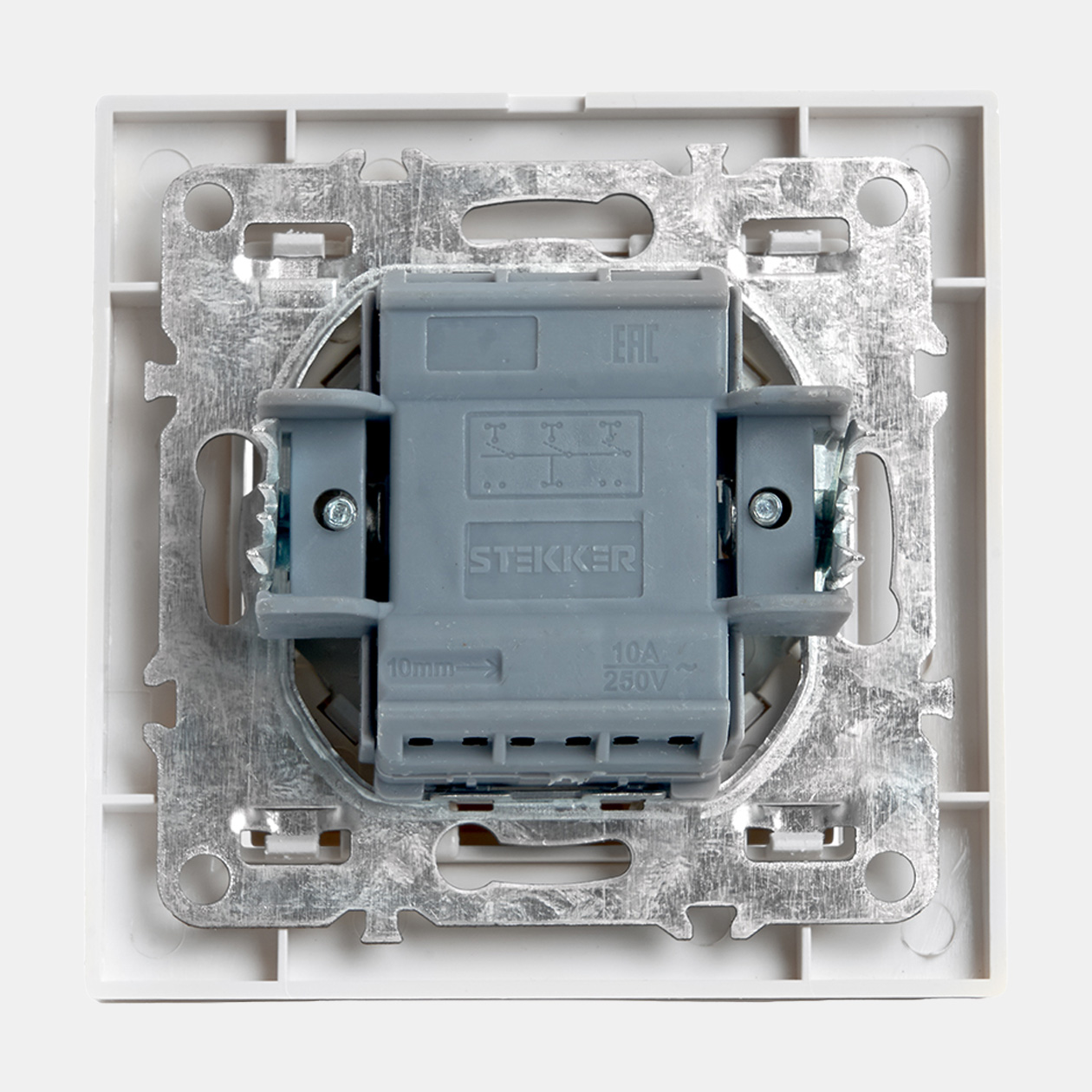

Трехклавишный. Позволяет управлять тремя источниками света — по одному на каждую кнопку выключателя. Подключают их так:

1. Белый фазный провод из щитка — к первому выключателю и сразу к трем его входам. Это делают через перемычку, то есть короткий кусок провода, который соединит контакты внутри выключателя.
2. Нейтральный синий провод — напрямую с одним из контактов каждого светильника.
3. Второй контакт первого светильника — с входом первой клавиши второго выключателя.
4. Второй контакт второго светильника — с входом второй клавиши второго выключателя.
5. Второй контакт третьего светильника — с входом третьей клавиши второго выключателя.
6. Два выхода первой клавиши первого выключателя — с двумя выходами первой клавиши второго переключателя. Аналогично — выходы вторых и третьих клавиш между собой.

Бывает, что включать и выключать свет с двух мест недостаточно: нужно три, а то и четыре точки управления. Такое делают на длинных лестничных маршах, в Г-образных коридорах или просто больших комнатах с несколькими входами. В основном это касается частных домов.

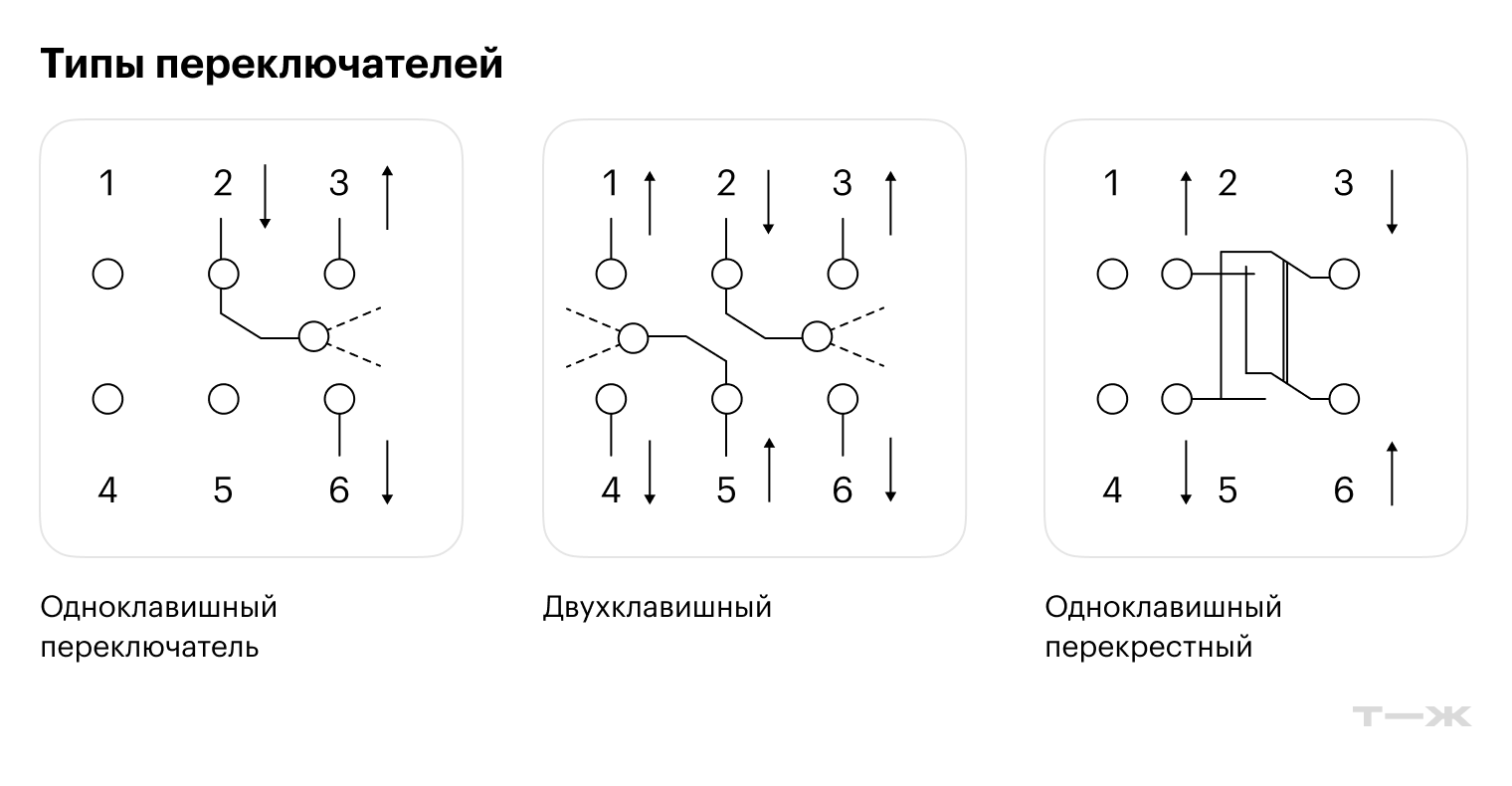

Для такой системы освещения используют дополнительное устройство — перекрестный переключатель, иногда его еще называют перекидным. Это отдельный вид выключателей, не перепутайте в магазине: продавцы иногда не знают различий и будут предлагать проходной.

Расскажу, как подключать.

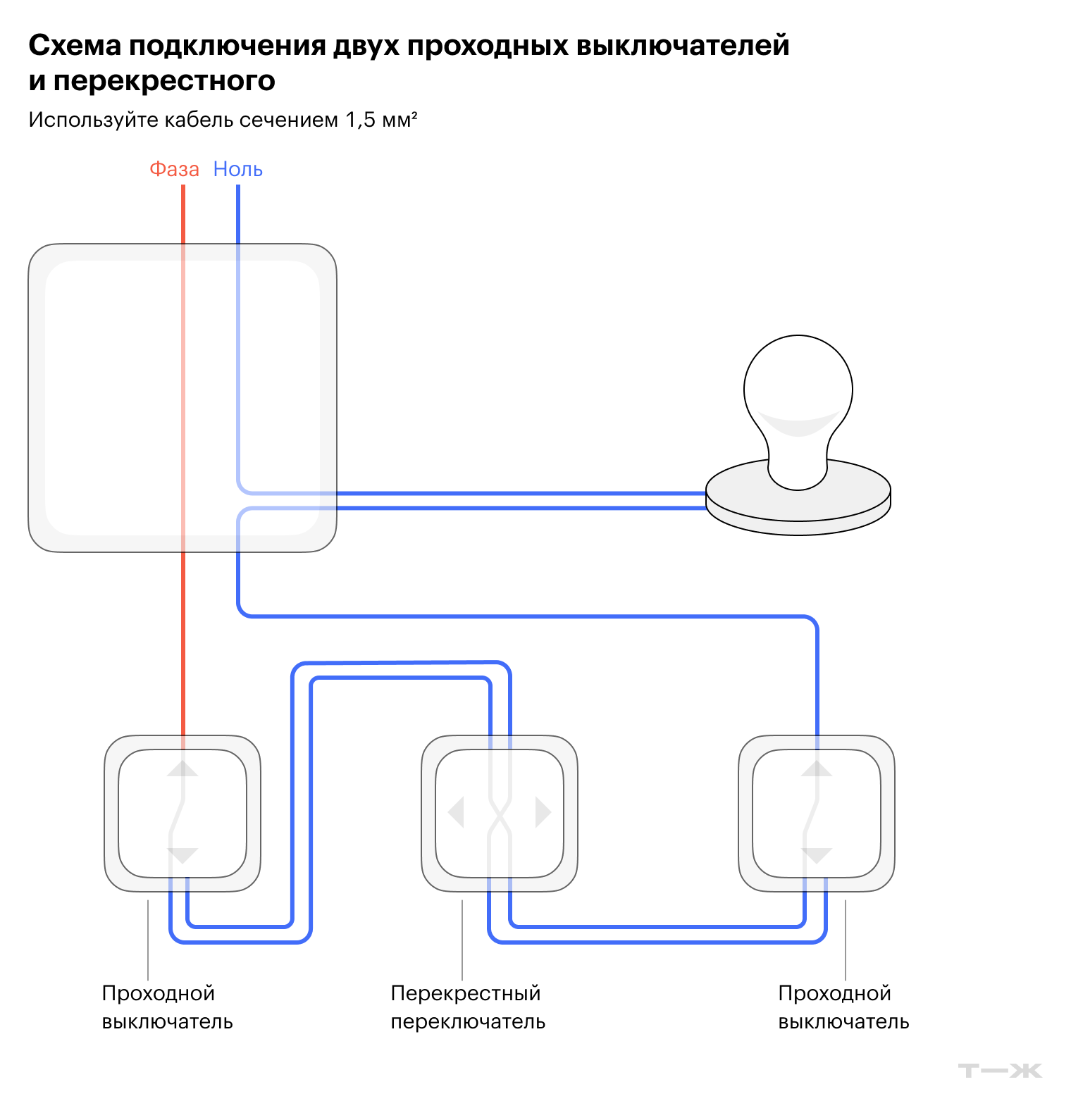

С трех мест. Нужны два проходных выключателя и один перекрестный, который будет стоять между ними.

Схема подключения:

1. Фазу на вход первого проходного выключателя.
2. Два выходных провода от первого проходного — к паре входных клемм перекрестного.
3. С пары выходных клемм перекрестного выключателя — два провода к выходам второго проходного.
4. С входа второго проходного — один провод на светильник.

Если нажать любую клавишу в системе, состояние лампочки мгновенно поменяется: она загорится, если была выключена, и наоборот. Неважно, в каком положении находятся остальные выключатели.

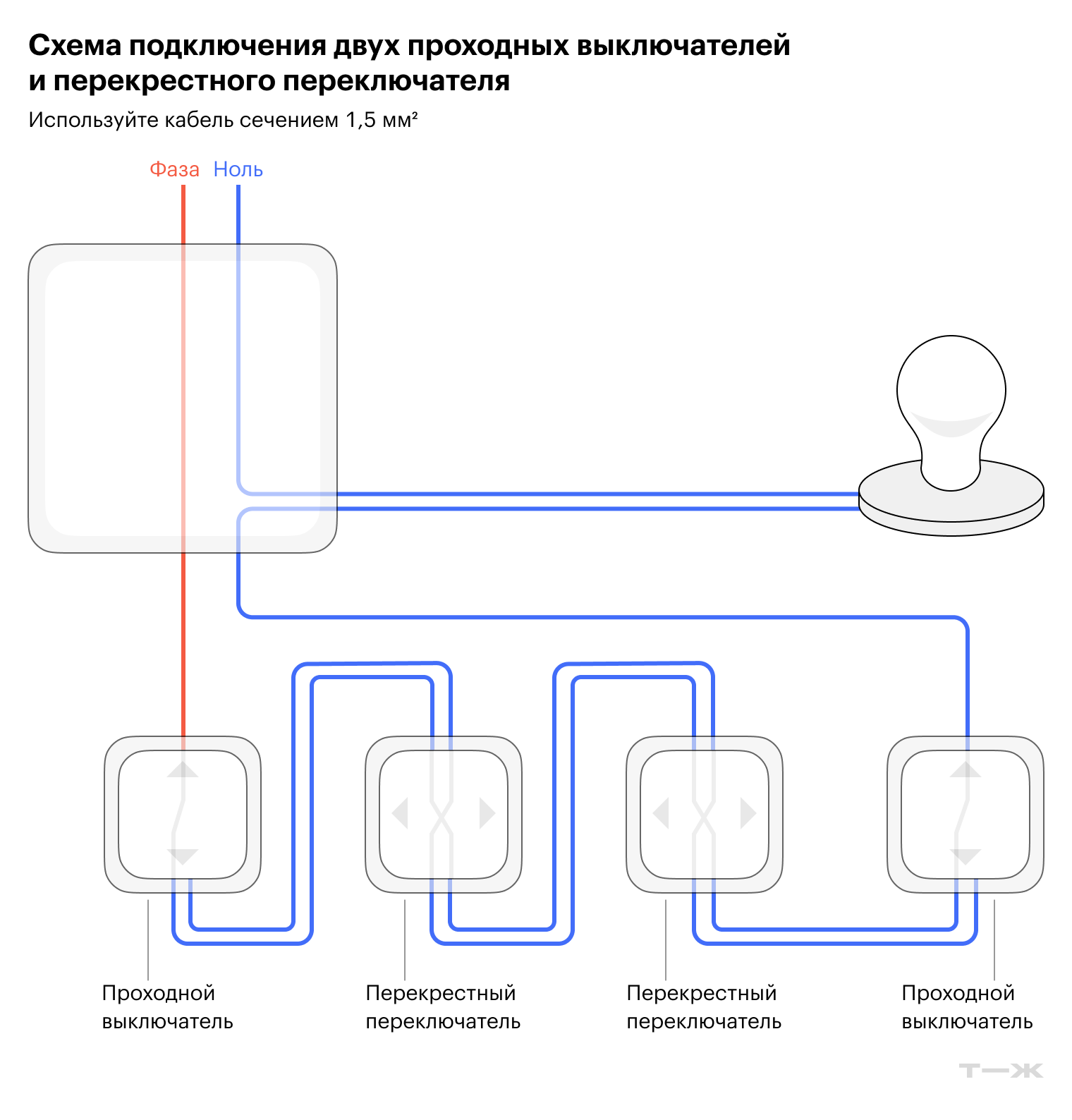

С четырех и более мест. Если нужно управлять светом из четырех, пяти и даже 10 мест, достаточно просто добавить необходимое количество перекрестных переключателей в разрыв между проходными.

В таком случае перекрестные ставятся друг за другом. Выходы подключают к входам, а в конце с выходных клемм последнего перекрестного выключателя кладут два провода к выходам проходного.

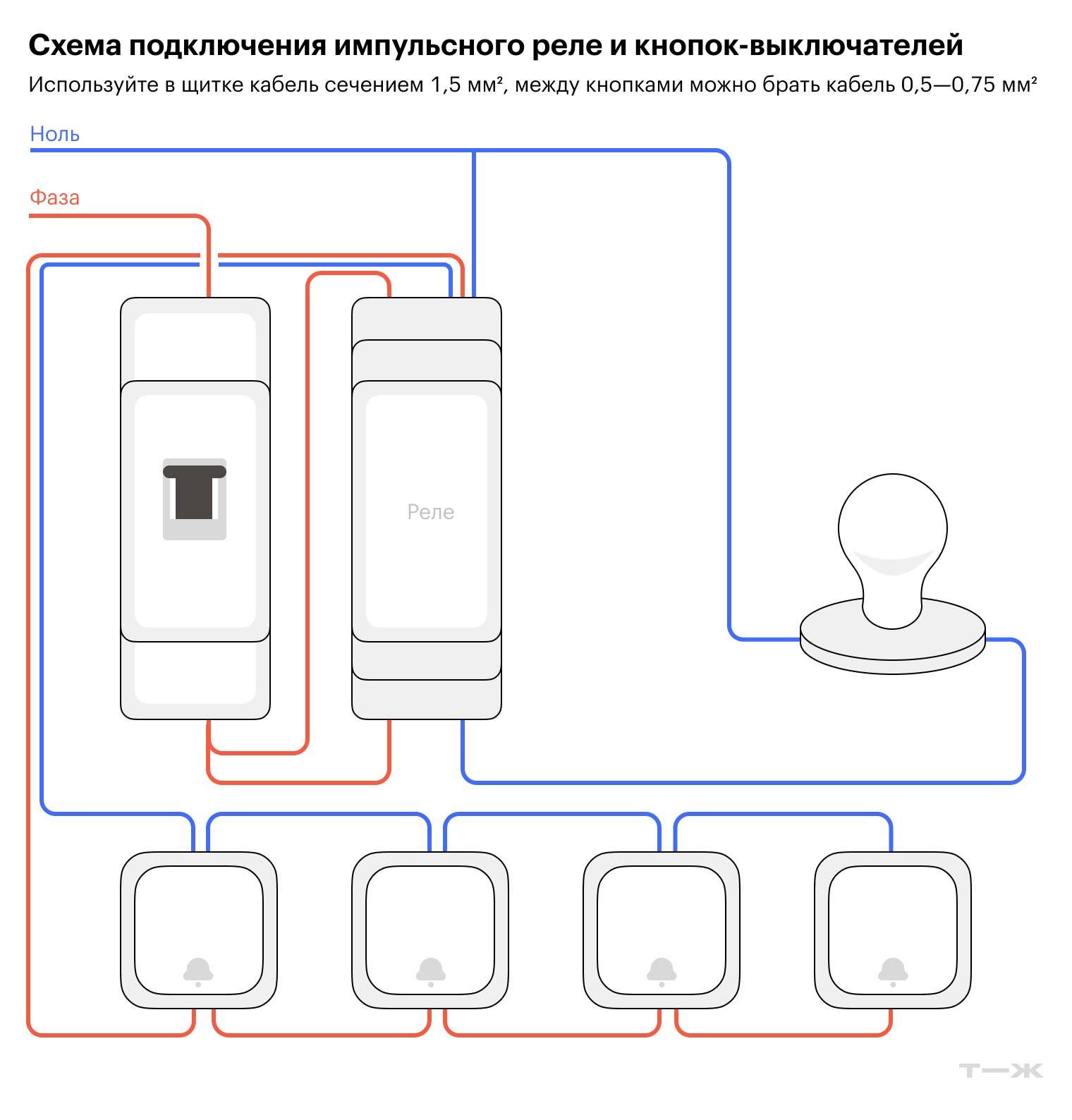

Если нужно больше трех мест для управления светом, схему можно упростить. Для этого в щиток ставят импульсное реле, а вместо выключателей, которые защелкиваются в верхнем или нижнем положении, используют кнопки без фиксации — как дверной звонок. На таких кнопках-выключателях будет символ колокольчика.

Когда человек нажимает кнопку, реле получает короткий импульс и меняет состояние. Если свет горел, реле его отключает — и наоборот. Реле «помнит», что с лампочкой, и позволяет наращивать количество выключателей до бесконечности. Хитроумного переплетения проводов не надо: все кнопки подключаются параллельно на одну и ту же пару проводов.

Единственный минус: надо лезть в щиток и ставить реле, что без опыта работы с электрикой может быть трудно. Кроме того, в щитке иногда нет места под еще одно устройство.

Основная ошибка: можно перепутать провода, особенно если это сложная схема с перекрестным переключателем и управлением из трех и более точек.

Также путаница бывает с устройствами разных брендов. Например, у одних проходных выключателей фаза приходит сверху, а выводы — снизу. У других фаза сверху, а два вывода по разным концам, то есть сверху и снизу. Могут быть и другие комбинации — нужно смотреть схему на самом устройстве.

Ошибки проявляются таким образом:

1. Свет включается в одном месте, но блокируется вторым выключателем. Чтобы свет загорелся, второе устройство должно стоять в строго определенном положении. Это значит, что фаза подключена на один из выходов вместо входа. Придется переделать.
2. При включении перекрестного переключателя выбивает автомат в щитке. Перепутаны пары входа и выхода: ноль встречается с фазой, происходит короткое замыкание.
3. Перекрестный переключатель не работает. Перепутаны вход и выход, но иначе — короткого замыкания не происходит.
4. Выключатель поставлен в разрыв нуля, а не фазы. Классическая ошибка при установке любого выключателя. Все работает, но даже при выключенном свете на патроне лампы сидит напряжение. Опасная ситуация, которую непрофессионал может и не заметить. Когда подключение закончено, лучше проверить патрон при выключенном свете. Например, индикаторной отверткой: прислонить ее жало к металлической части патрона — индикатор не должен загораться.

Чтобы избежать ошибок, лучше использовать для подключения цельный кабель с проводами разного цвета. Если цветов не хватает и возникает путаница, провода дополнительно маркируют кусками изоленты или несмываемым маркером. Это поможет еще и в будущем при ремонте, когда захочется что-то переделать.

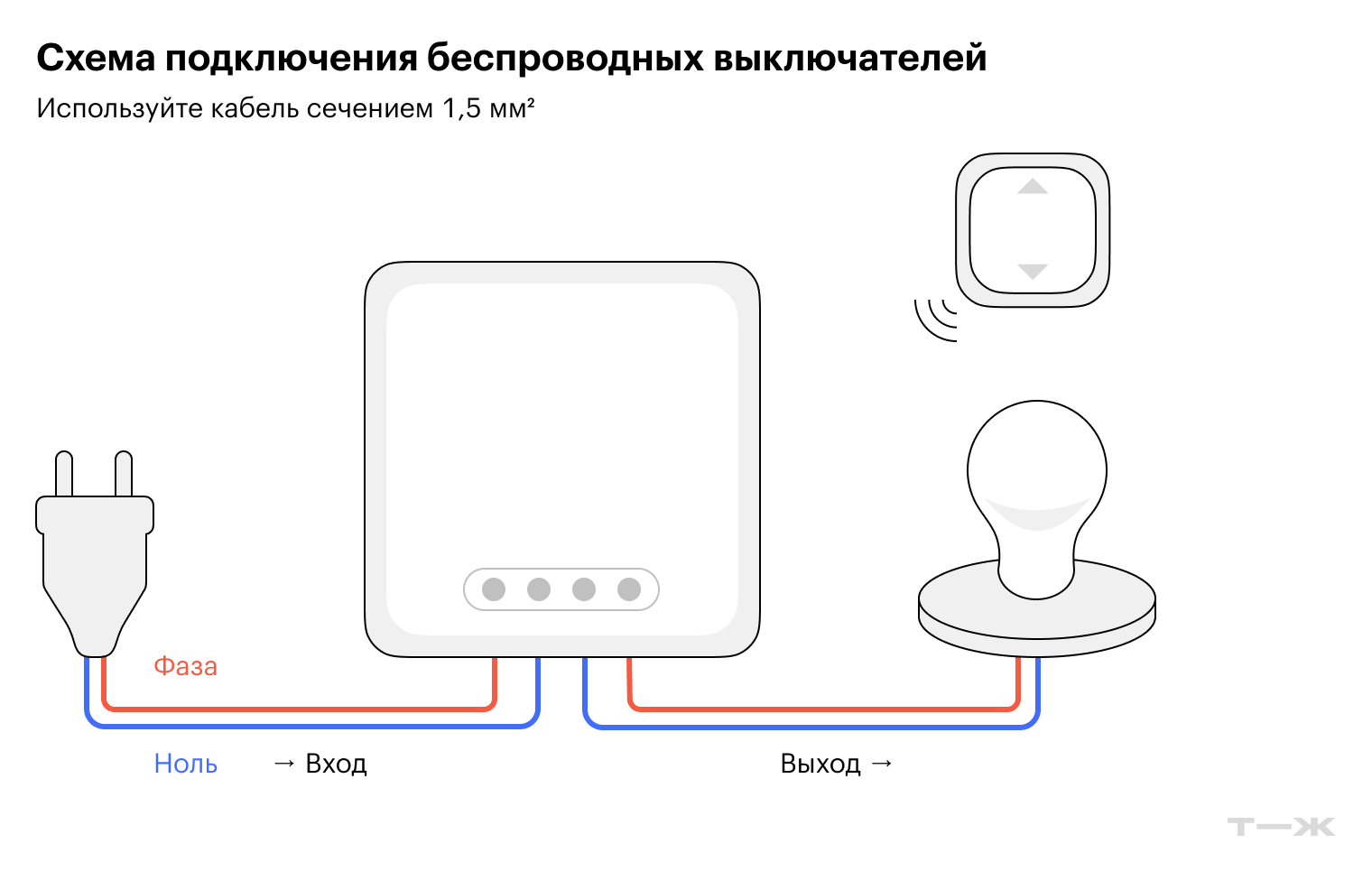

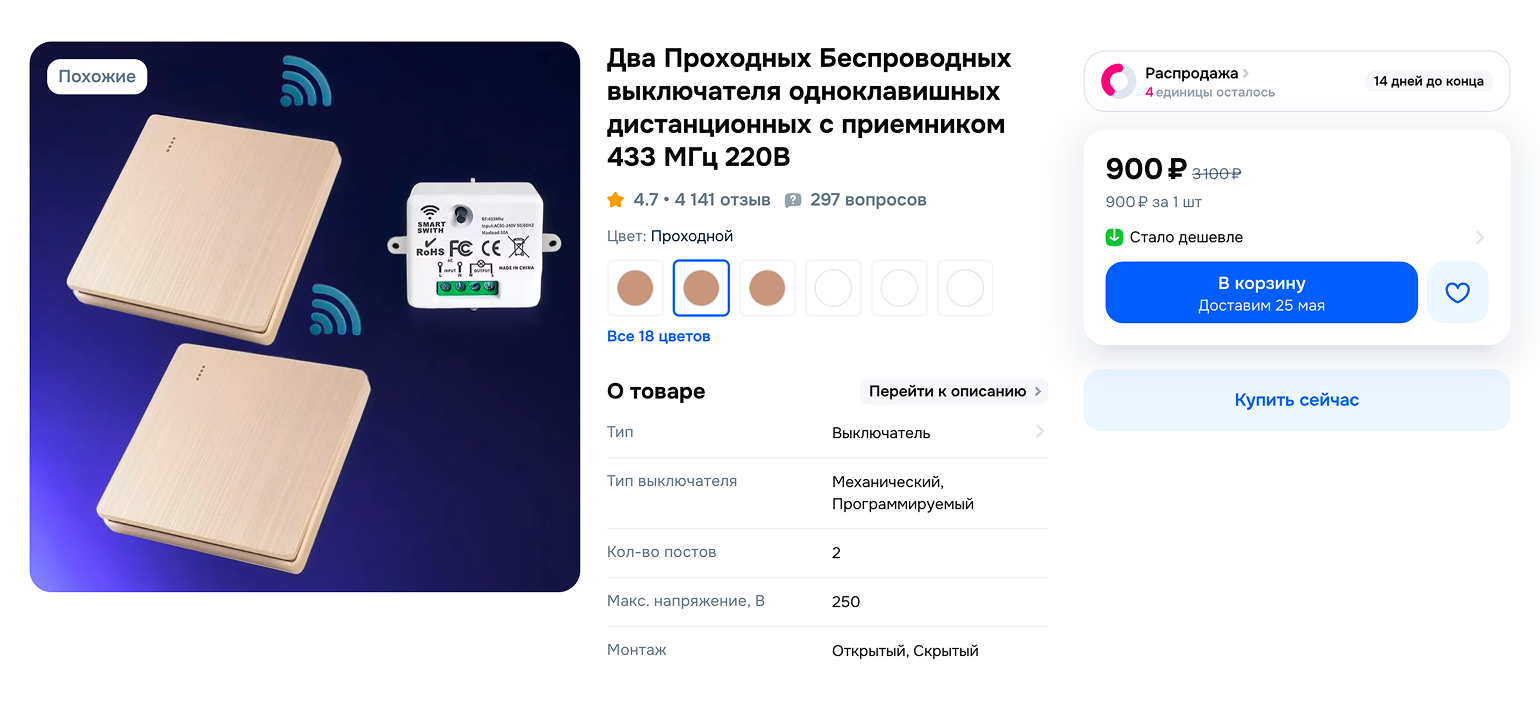

Беспроводные выключатели подключают через управляющее реле, которое монтируют обычно рядом со светильником. Реле принимает сигналы от выключателей по радиоканалу — как, например, сигнализация машины от брелока. Таким образом можно подсоединить сколько угодно выключателей с любым количеством кнопок. Все выключатели одного типа, разбираться в их устройстве не нужно.

Так как у выключателей нет проводов, их можно даже не монтировать в стены, а просто положить на стол или носить с собой и класть туда, куда удобно. Но есть и минусы:

1. Задержка сигнала — свет включается не мгновенно, а с лагом в секунду. Может создаться общее ощущение «тормознутости» дома.
2. В выключателях есть батарейки-таблетки, которые садятся, и их нужно менять. Еще такие выключатели нельзя использовать на улице зимой: батарейки теряют заряд мгновенно.
3. Стандартная частота радиосигнала 433 МГц — это самый замусоренный диапазон, где работают все гражданские устройства. Работу выключателей могут блокировать, например, рации охранников в соседнем супермаркете или радионяня соседа. А если у соседа стоят такие же выключатели, может получиться, что он будет включать свет и в своей квартире, и в чужой.

Модели на протоколах Zigbee или Bluetooth работают стабильнее, но сигнал у них слабее: возможно, выключатель перестанет работать в дальней комнате за капитальной стеной.

1. Проходные выключатели незаменимы в длинных коридорах, на лестницах и в спальнях, так как позволяют управлять одной лампой из разных точек без лишних перемещений.
2. У проходных выключателей три клеммы вместо двух: устройство не просто разрывает цепь, а перекидывает ток между двумя линиями связи, работая по принципу железнодорожной стрелки.
3. Сложность монтажа напрямую зависит от количества точек управления. Если для двух мест достаточно стандартных проходных переключателей, то для трех и более устанавливают перекрестные модели, которые ставятся в разрыв цепи.
4. Когда точек управления больше трех, разумно использовать импульсное реле в щитке и кнопки без фиксации: это упрощает схему подключения, избавляет от пучков проводов и позволяет масштабировать сеть до бесконечности. Другой вариант — беспроводные выключатели.
5. Самая частая ошибка — перепутанные контакты, из-за чего выключатели начинают работать неправильно. Используйте кабели разного цвета или маркируйте их изолентой, чтобы не запутаться. Если не знаете, какой провод в стене — фаза, используйте индикаторную отвертку. Она стоит менее 500 ₽, но страхует от фатальных ошибок.
