Как почистить PS4 от пыли?

Если ваша PS4 стала шуметь сильнее обычного, возможно, ее правда пора почистить. Со временем пыль накапливается на вентиляторах, из-за чего приставка перегревается и игры работают хуже.

Расскажу, как безопасно почистить приставку и поддерживать ее в хорошем состоянии как можно дольше.

Алгоритм разбора зависит от версии и ревизии консоли. Всего может быть девять вариантов — три версии и три ревизии у каждой:

1. Оригинальная Playstation 4, ревизии CUH-1008, CUH-1108, CUH-1208.
2. PlayStation 4 Slim, ревизии CUH-2108A, CUH-2108, CUH-2208.
3. Playstation 4 Pro, ревизии CUH-7008B, CUH-7108B, CUH-7208B.

Конструктивные отличия между версиями значительные, а между ревизиями — нет: отличаются материалы панелей и способы крепления металлических защитных пластин. Основные шаги в инструкции одинаковы для всех версий.

Отключить питание и провода. Выключите приставку, достаньте из нее кабель питания, шнур зарядки геймпада, HDMI и внешний накопитель. Важно придерживать корпус, чтобы не повредить разъемы. Особое внимание стоит уделить кабелю питания и HDMI: они ломаются чаще всего.

Снимите панели и открутите жесткий диск. Этот шаг зависит от версии консоли.

⚙️ В PS4 Fat нужно сдвинуть левую часть верхней панели до щелчка, открутить винт клетки с HDD, вынуть накопитель.

Дальше — выкрутить четыре винта на заднем торце консоли. Но будьте внимательны: они под заводской пломбой, при снятии или повреждении которой вы лишаетесь гарантии.

И в конце выкрутить два винта сверху, отщелкнуть верхнюю панель, затем нижнюю панель, начиная со стороны задних портов.

⚙️ В PS4 Slim верхняя панель отходит легко — ее достаточно поддеть тонким предметом сзади, а потом сдвинуть в противоположную сторону.

Нижнюю панель держат винты на заднем торце консоли. Там же находится и пластиковая заглушка клетки с жестким диском. Нужно снять ее, открутить винты, достать HDD и отщелкнуть нижнюю панель, начиная с задних разъемов.

⚙️ В PS4 Pro верхняя панель отщелкивается. Алгоритм схож со slim-версией, но начинать надо со стороны дисковода. Конкретно в этой версии перед снятием нижней панели нужно снять блок питания. Далее — открутить винты на торце, достать HDD и отщелкнуть нижнюю крышку, начиная с задних разъемов.

Отключите блок питания. У всех версий он на задней панели с портами. Его держат несколько винтов, которые надо открутить.

Блок питания присоединен к плате приставки шлейфом — его нужно отключить. Соблюдайте осторожность: шлейф хрупкий.

Открутите материнскую плату. Для этого нужно отсоединить шлейфы, потянув за синий пластмассовый язычок.

Дальше отключите коннекторы антенн, дисковод и шлейф питания вентилятора.

Снимите металлический кожух консоли, откручивая все болты по периметру. Открутите винты прижимной пластины. Будьте аккуратны с отверткой: если она случайно соскользнет на материнскую плату, может повредить дорожки на ней. Слегка приподнимите материнку и достаньте ее из корпуса.

Открутите радиатор и кулер. Радиатор прикреплен к металлической основе. Чтобы его извлечь, открутите два болта.

Кулер тоже прикреплен винтом — открутите его, чтобы открыть доступ к вентилятору.

Чаще всего приставка шумит из-за повышенных оборотов вентилятора, который таким образом пытается компенсировать повышенную температуру процессора и радиатора. Чистка одного из элементов редко помогает решить проблему, поэтому надо действовать комплексно: сразу чистить кулер, радиатор и менять термопасту.

Сначала расскажу о базовой чистке.

Протрите корпус консоли. Микрофиброй смахните пыль с корпуса и граней. Щели между панелями протрите ватной палочкой. Баллоном со сжатым воздухом продуйте кулер с внешней стороны. Протрите внутреннюю поверхность панели.

Очистите вентилятор и радиатор. Продуйте их баллоном со сжатым воздухом или компрессором. Протрите кисточкой ребра радиатора и лопасти кулера. Если на лопастях есть засохшая пыль, сотрите ее проспиртованной ватной палочкой.

Если на радиаторе и вентиляторе пыль собирается в крупные хлопья, как можно чаще вытирайте поверхность вокруг консоли, избегайте замкнутых ниш под приставку и не закрывайте выходные отверстия системы вентиляции другими предметами.

Почистите блок питания компрессором или сжатым воздухом.

Теперь расскажу о глубокой чистке с заменой термопасты и разбором компонентов.

Поменяйте термопасту. Для доступа к чипу нужно снять радиатор. Уберите старую пасту с процессора и пятки радиатора, обезжирьте поверхность и нанесите новую термопасту.

Альтернатива — термопрокладки толщиной 1—1,5 мм. Устанавливать их на процессор удобнее и чище, чем выдавливать пасту напрямую.

Разберите блок питания, если не удалось убрать всю пыль компрессором. Для этого открутите винт в середине корпуса и отщелкните крепления по периметру.

Важно: напряжения на конденсаторах в БП достаточно, чтобы убить человека, поэтому не разбирайте блок, если не уверены в своих навыках.

Смахните пыль кисточкой или сдуйте компрессором.

Соберите консоль. Выполните все действия в обратной последовательности: подключите шлейфы и коннекторы — чаще всего забывают кабель питания вентилятора.

Обратите внимание, какой стороной подключать шлейф: если их перепутать, консоль не включится.

Не забудьте при обратной сборке выгнуть прижимную пластину. Порой изгиб пластины сам по себе вызывает перегрев, и ее можно заменить на альтернативную из более прочного металла. Найти такие легко на маркетплейсах.

Если геймпад просто покрылся пылью или жиром, достаточно протереть его проспиртованной ватной палочкой и сухой микрофиброй.

Дополнительно с помощью зубочистки или другого острого предмета можно убрать грязь в стыках корпуса.

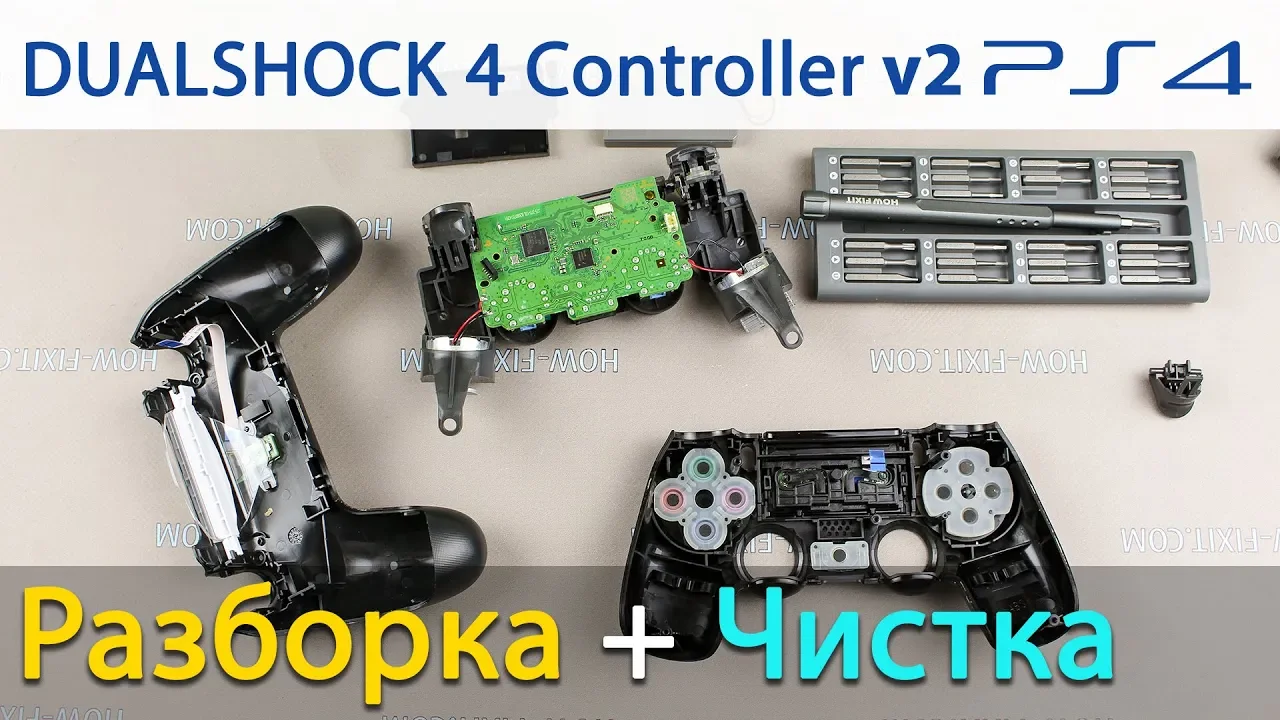

Если на геймпаде залипают или не срабатывают кнопки, разберите контроллер. Для этого понадобятся крестовая отвертка и любой плоский металлический предмет. Например, лопатка, медиатор или пластиковая карта.

Вот что нужно сделать:

1. Снимите батарею. Как только сняли крышку, сразу отключите шлейф. После отключите шлейф батареи от платы и снимите батарею. Под батареей есть пластиковый фиксатор — его нужно открутить, чтобы добраться до основной платы.
2. Открутите основную плату. Отсоедините шлейф питания тачпада, открутите фиксирующий винт. Если у вас контроллер второй ревизии, вместо винта будут пластиковые фиксаторы. Отщелкните их и извлеките плату вместе с вибромоторами.
3. Протрите контакты на кнопках и на плате. Используйте сухую ватную палочку, чтобы не стереть заводское напыление. Дополнительно можно пройтись грифелем по контактам на плате.
4. Очистите триггеры и курки. R1 и L1 снимают поднятием кнопки вверх, а R2 и L2 дополнительно удерживает пружина, от которой нужно отцепить курки. Далее снимите резиновые прокладки и протрите контакты ватной палочкой.

Можно, но не целиком. Главные проблемы PS4 — шум и высокая температура. Если проблему с шумом частично можно решить продувом кулера и чисткой вентиляционных решеток на ребрах консоли, сбить температуру без вскрытия не получится, потому что она связана с высыханием термопасты.

Если нужно почистить только кулер и ребра радиатора, на PS4 Slim можно обойтись частичным вскрытием. Для этого нужно снять верхнюю крышку и открутить металлическую пластину.

На PS4 Pro тоже можно получить доступ к вентилятору после снятия верхней крышки, но он прикрыт кожухом, который не дает убрать пыль с ребер.

• Порты и шлейфы очень хлипкие, их легко повредить и сломать, а вот заменить трудно.
• Также есть риск повредить материнскую плату, если при работе сорвется отвертка. Замена платы равносильна замене всей консоли.
• Ток от конденсаторов может хранить в себе электричество даже после отключения от сети, поэтому к ним нельзя прикасаться.
• С пластиковыми деталями надо быть предельно аккуратным: если применить к ним нагрузку, детали могут треснуть. Если какая-то не снимается, лучше попробовать изменить вектор движения, а не прилагать дополнительные усилия.
