Пламегаситель в автомобиле: что это и зачем он нужен

Пламегаситель — элемент выхлопной системы, который снижает температуру и скорость отработавших газов, а также поглощает шум.

Деталь устанавливают вместо неисправного катализатора, чтобы защитить остальные элементы выхлопа от прогорания. Разберем, как устроен этот узел, зачем нужен и во сколько обойдется ремонт.

Если машина потеряла тягу, а из-под днища доносится металлический дребезг, часто причина кроется в разрушенном нейтрализаторе. Новая заводская запчасть с керамическими сотами стоит дорого, поэтому на станциях технического обслуживания предлагают бюджетную альтернативу.

Пламегаситель — это часть выхлопной системы, которая принимает на себя первичный удар раскаленных газов из камер сгорания двигателя. В тепловом расчете бензинового двигателя температуру газов в конце выпуска принимают 900—1 100 К, то есть примерно 630—830 °C.

Деталь назвали так, потому что она гасит пламя и раскаленные потоки. Обычная труба не способна снизить скорость газовой струи, поэтому инженеры разработали специальный элемент с внутренними камерами и набивкой. Узел не очищает выбросы от вредных примесей, как это делает катализатор, а работает исключительно с физическими свойствами потока: давлением, температурой и звуком.

Каталитический нейтрализатор справляется с такой термической и газодинамической нагрузкой благодаря керамическим сотам. Со временем керамика разрушается от некачественного топлива. Если вырезать соты и оставить пустую банку, огонь и звуковая волна пойдут дальше по трубе. Задача пламегасителя — разбить поток, замедлить его и охладить. Так он защищает глушитель и резонатор: поток давит на их стенки слабее.

Определить пустую банку без наполнителя просто. Перед визитом в сервис полезно оценить звук работы двигателя: звонкий гул снизу указывает на пустую трубу, которая не сопротивляется отработавшим газам.

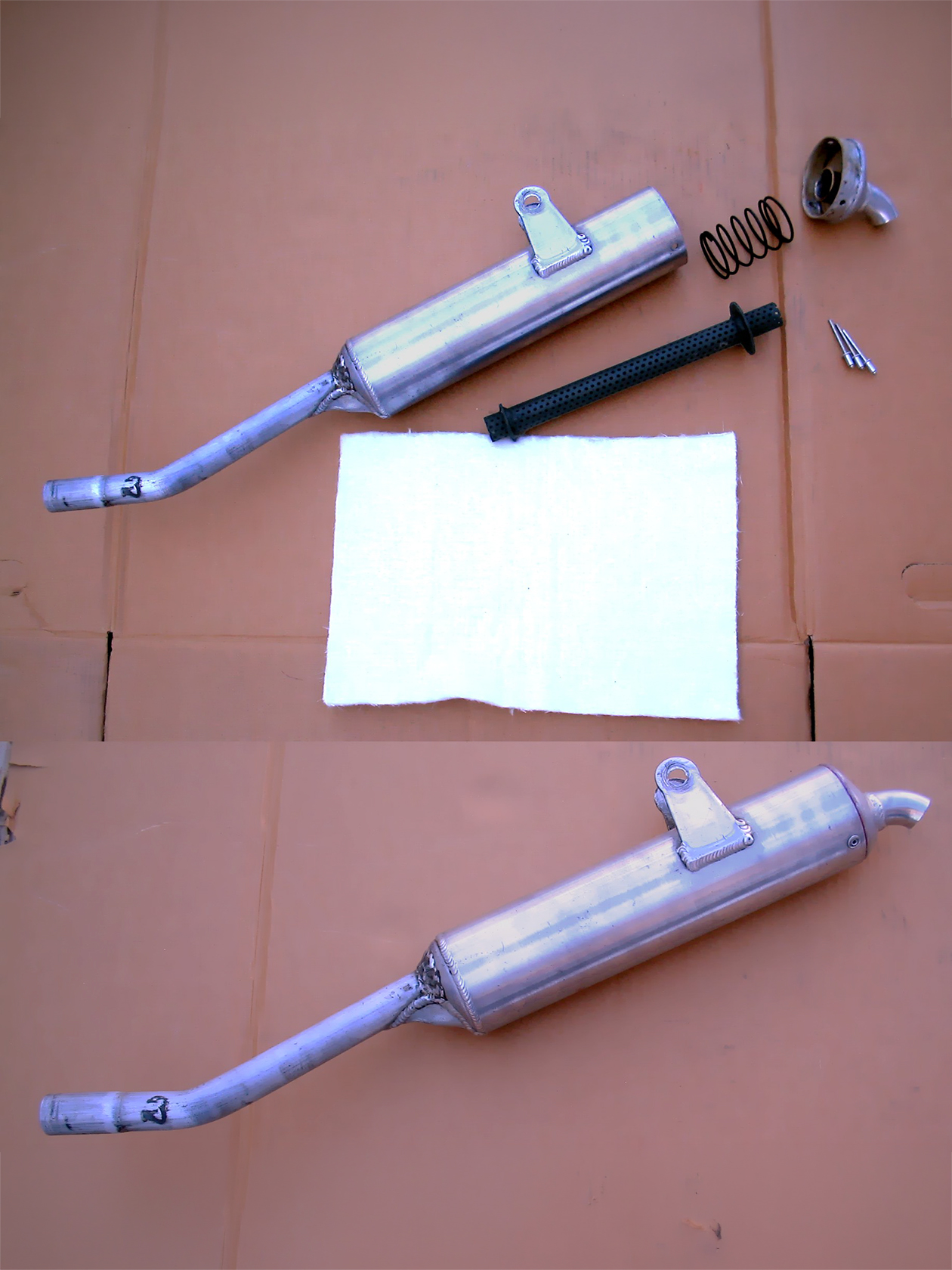

Деталь состоит из наружного корпуса, внутренней перфорированной трубы и наполнителя между ними.

Наружный корпус. Внешняя оболочка защищает узел от ударов, дорожных реагентов и перепадов температур. Для надежности производители используют прочные материалы. Например, корпус из двухслойной нержавеющей стали толщиной 2 мм.

Перфорированная труба. Внутри корпуса проходит труба с множеством мелких отверстий. Через эти отверстия часть газов попадает в изолированное пространство. За счет такой конструкции поток разбивается, давление падает, а скорость газов снижается.

Звукопоглощающий наполнитель. Пространство вокруг внутренней трубы плотно забивают жаростойким материалом. Звуковая волна проходит через отверстия и вязнет в наполнителе, кинетическая энергия переходит в тепловую.

Базальтовая набивка рассчитана на температуру до 700 °C. Нержавеющая вата и керамоволокно выдерживают больше — до 1200 °C. Чтобы наполнитель не выдувало потоком газов, его дополнительно закрывают мелкоячеистой сеткой из нержавеющей проволоки.

Воронка. В некоторых моделях на входе устанавливают диффузор — металлическую воронку, которая направляет выхлоп в перфорированную трубу и уменьшает турбулентность на входе.

При покупке пламегасителя стоит осмотреть сварные швы. Стыки завальцовывают и сваривают аргоновой сваркой. Ровный шов без раковин и следов прогара говорит о фабричном производстве, а внутренний узел внутри корпуса не должен болтаться при встряхивании.

По месту установки элементы делят на два основных типа: коллекторные и магистральные.

Коллекторные. Узел вваривают прямо в блок выпускного коллектора, максимально близко к двигателю внутреннего сгорания. Такие детали отличаются компактными размерами. Например, коллекторный пламегаситель ESM 10010055 длиной 100 мм при диаметре корпуса 100 мм. Деталь испытывает жесткие температурные нагрузки, так как принимает первый выброс пламени из цилиндров.

Магистральные. Ставят дальше по выхлопной магистрали, на днище автомобиля. Размеры таких узлов больше, что позволяет эффективно гасить звуковые колебания низкой частоты. Например, магистральный пламегаситель ESM 10046060p — 460 мм длиной при диаметре корпуса 100 мм.

Материалы корпуса также различаются. Алюминизированная сталь стоит дешевле, но быстрее поддается коррозии. Изделия из нержавеющей стали служат дольше.

Перед тем как заказать запчасть, нужно знать диаметр приемной трубы и длину старого нейтрализатора. Слишком длинная деталь не поместится в заводское посадочное место, а неподходящий диаметр потребует вваривать переходники.

Когда выпускной клапан цилиндра открывается, порция раскаленных газов под огромным давлением вырывается в коллектор.

Этот поток устремляется в перфорированную трубу. Часть газов проходит прямо по магистрали, а часть выдавливается сквозь отверстия в боковые полости с набивкой. В этот момент происходит два физических процесса.

Снижаются давление и скорость. Газовый поток теряет давление, потому что расширяется в дополнительных полостях корпуса. Внутри трубы поток завихряется и работает как аэродинамический тормоз для основной струи. Кинетическая энергия падает. В результате резонатор и глушитель защищены от прямого потока, который способен их разрушить.

Гасится звуковая волна. Выброс газов из цилиндра сопровождается громким хлопком. Когда звуковая волна проникает сквозь перфорацию в базальтовое или керамическое волокно, нити наполнителя трутся друг о друга. Энергия звуковых колебаний превращается в тепловую, и громкий гул затихает.

Если удалить катализатор и оставить пустую банку, газы будут бить в стенки металла и лететь дальше по трубам с исходной скоростью. Металл остальных частей выхлопа со временем прогорит. Если мастер в сервисе предлагает выбить соты ломом и заварить корпус обратно без дополнительных элементов, от ремонта в этом сервисе лучше отказаться.

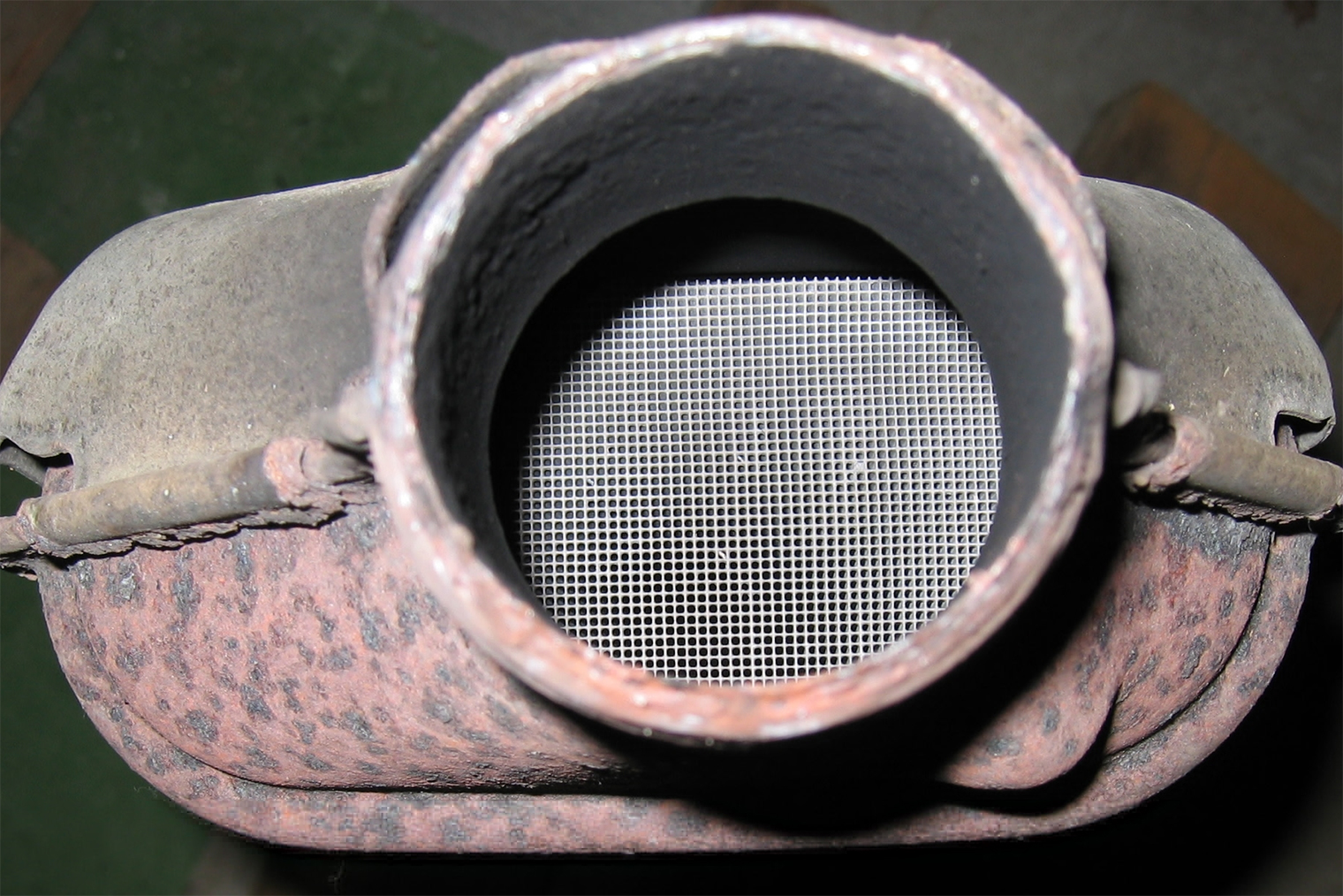

Деталь монтируют, когда штатный нейтрализатор полностью выходит из строя. Катализатор содержит внутри керамические соты с напылением из драгоценных металлов. Со временем ячейки забиваются сажей или разрушаются из-за некачественного топлива и пропусков зажигания в двигателе. Когда керамика осыпается или спекается, из катализатор перестает нормально отводить выхлоп, машина теряет динамику и расходует больше топлива. На старых машинах проблемный узел вырезают и ставят пламегаситель.

После того как деталь установят, придется перенастроить электронику, которая управляет двигателем. Она следит за чистотой выхлопа с помощью лямбда-зондов. Если сот нет, датчик передает неверный сигнал, и на приборной панели загорается индикатор ошибки.

Решают проблему двумя путями: вкручивают механическую обманку под датчик или перепрошивают электронику под более низкий экологический стандарт.

Вмешательство в выхлопную систему несет правовые риски. Если управлять машиной с измененной конструкцией, водителя предупредят или оштрафуют на 500 ₽  . Машина без катализатора перестает укладываться в экологические стандарты. Проверку технического состояния такая машина может не пройти.

Прежде чем удалять катализатор, в сервисе делают эндоскопию выхлопного тракта. Картинка с камеры покажет, действительно ли соты разрушены.

Место для новой детали выбирают исходя из конструкции выхлопной магистрали конкретного автомобиля.

В машинах, где нейтрализатор интегрирован в выпускной коллектор, запчасть вваривают прямо в его пустой корпус. Мастер снимает коллектор, разрезает металлическую оболочку болгаркой, извлекает оплавленные остатки керамики. Затем внутрь вставляют коллекторный пламегаситель нужного диаметра и заваривают внешний корпус обратно.

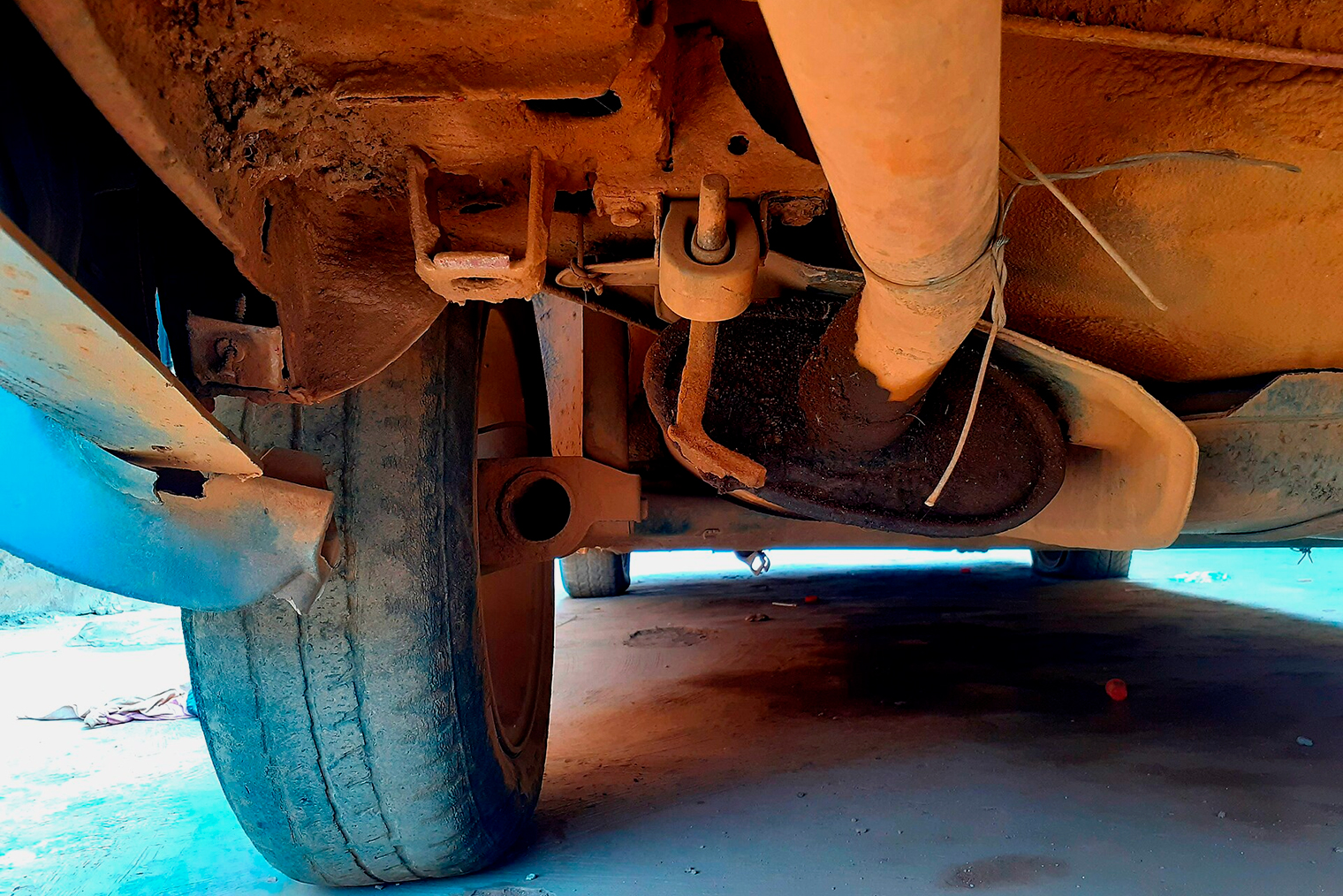

В автомобилях с расположением катализатора под днищем алгоритм работы проще. Участок трубы вырезают, старую деталь вынимают, а на ее место приваривают магистральный пламегаситель. Доступ к узлу снизу ничем не перекрыт, поэтому снимать дополнительные агрегаты не приходится.

Когда сварочные работы закончат, швы осматривают на подъемнике при заведенном двигателе. Сварка должна быть равномерной, без щелей. Если мастер газует, а из-под шва идет дым или появляется черный налет копоти, выхлопные газы прорываются наружу. Такую работу необходимо переделать.

Нужен ли пламегаситель при удалении катализатора? Желательно поставить. Если просто удалить керамику и заварить корпус, раскаленные газы начнут бить прямо в тонкий металл магистрали. Глушитель и резонатор не рассчитаны на такую температуру и давление. Без охлаждающего и тормозящего элемента металл остальных банок со временем прогорит.

Какой пламегаситель лучше поставить? Для длительной службы подходят детали с корпусом из качественной нержавеющей стали и жаростойкой набивкой из керамоволокна или нержавеющей ваты. Нержавейка лучше алюминизированной стали сопротивляется дорожным реагентам и постоянным перепадам температур в зимнее время.

Габариты и форм-фактор зависят от того, куда деталь будут ставить. Важно подобрать ее строго по диаметру оригинальной трубы, чтобы ступенька на стыке не мешала потоку. Заводские изделия с завальцованными краями служат дольше деталей, сваренных в гаражных условиях.

Меняет ли пламегаситель звук выхлопа? Звук работы двигателя слегка изменится. По сравнению с полностью исправным штатным нейтрализатором выхлоп становится чуть более громким и басистым, но разница заметна не на всех автомобилях. Главное преимущество узла — он полностью убирает дребезжащий звон пустой трубы, который появляется, если выбить соты катализатора и оставить корпус пустым. Звуковая волна эффективно гасится внутри перфорированной трубы с набивкой.

Чем пламегаситель отличается от стронгера и резонатора? Вместо прямых отверстий стронгер оснащен металлическими лопатками, которые закручены по спирали. Резонатор монтируют дальше по выхлопной магистрали, его главная задача — гасить резонансные звуковые колебания строго определенной частоты, чтобы избавить салон от гула.

Пламегаситель устанавливают первым, он принимает на себя первичный высокотемпературный удар и максимальное давление от двигателя. Узлы выполняют разные функции на разных участках тракта и не заменяют друг друга при правильном ремонте.

1. Пламегаситель замедляет поток отработавших газов и снижает их температуру после выхода из цилиндров.
2. Деталь защищает тонкий металл резонатора и глушителя от прогорания, когда штатный катализатор вырезан.
3. Внутри металлического корпуса находится перфорированная труба и плотный жаростойкий наполнитель.
4. Для долгой службы выбирают узлы из нержавеющей стали с жаростойкой набивкой.
5. С пламегасителем вместо катализатора машина скорее всего не пройдет техосмотр.
