Как проверить ступичный подшипник

Этот механизм надежно соединяет колесо с элементами подвески автомобиля и позволяет ему свободно и плавно вращаться.

Гул со стороны колеса, который усиливается с ростом скорости и меняет тональность в крутых поворотах, указывает на критический износ ступичного подшипника. Если он окончательно рассыплется на ходу, колесо заклинит, что неизбежно приведет к аварии.

Расскажем, как правильно устроена деталь, по каким характерным симптомам определяют скрытую поломку и как самостоятельно проверить ходовую часть без визита на станцию технического обслуживания.

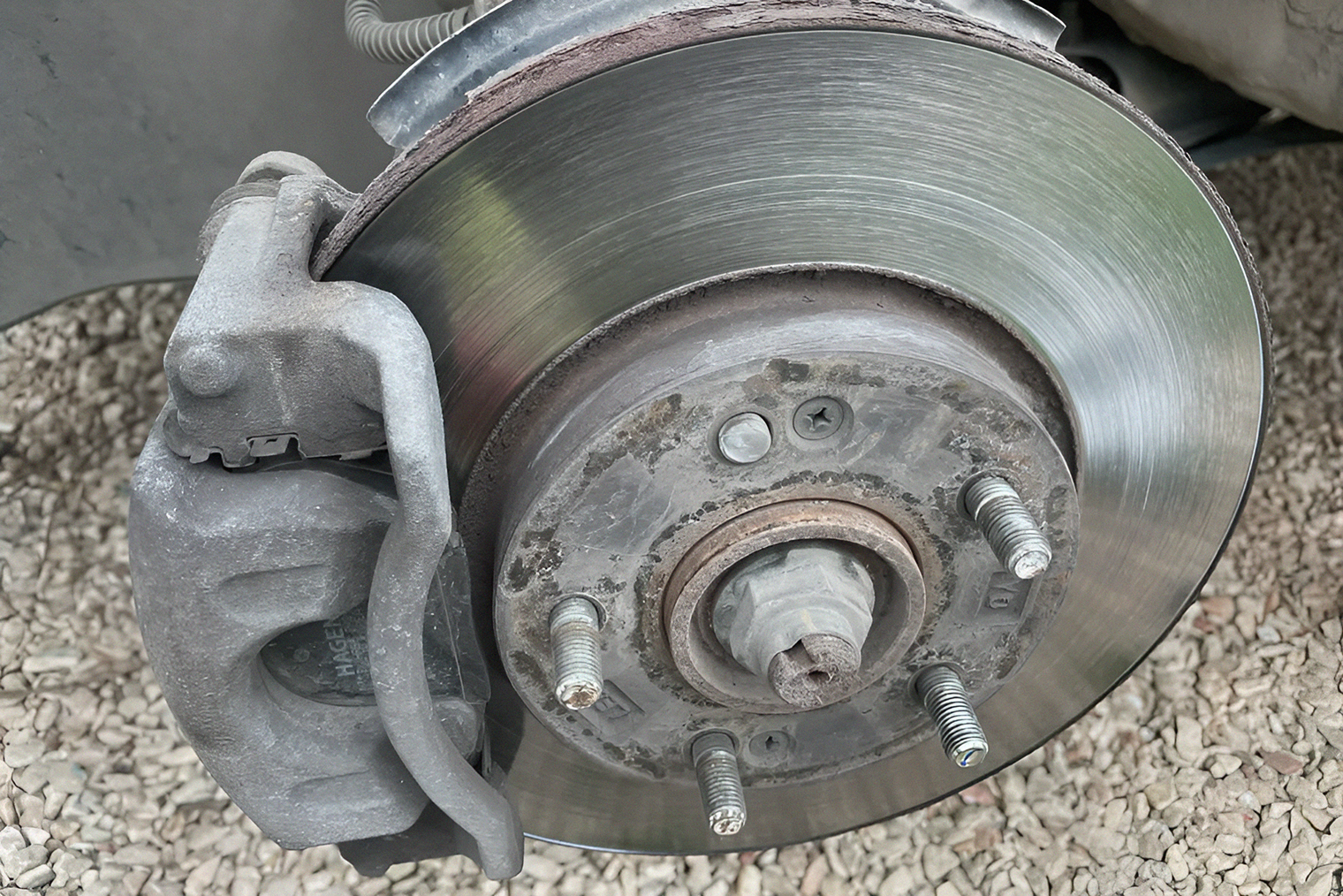

Ступица — металлическая деталь ходовой части, к которой крепится тормозной диск и само колесо. Чтобы ступица могла вращаться на неподвижной оси подвески, между ними устанавливают подшипник. Он принимает на себя вес автомобиля и ударные нагрузки от неровностей дороги, обеспечивая плавное качение.

Конструктивно узел состоит из двух металлических колец, между которыми расположены тела качения — стальные шарики или ролики. Чтобы снизить трение, внутреннее пространство заполняют специальной водостойкой смазкой, а от дорожной грязи и влаги сложный механизм надежно защищают резиновые уплотнители — сальники.

На современных легковых автомобилях инженеры применяют два варианта конструкции. Первый вариант — деталь меняется отдельно от ступицы. Такая схема выходит дешевле в ремонте, так как при износе меняют только сам роликовый механизм, оставляя массивную металлическую основу на месте.

Второй вариант — неразборный ступичный узел в сборе. В таком техническом решении внешнее кольцо роликового механизма выступает корпусом самой ступицы, к которому прикручивают колесный диск. Если внутренние элементы изнашиваются, весь узел меняют целиком. Подобная конструкция упрощает установку на конвейере и повышает общую надежность, но ремонт обходится автовладельцу дороже.

Главная задача детали — удерживать колесо в строго заданном положении относительно кузова и давать ему свободно вращаться. Если механизм люфтит или подклинивает, это напрямую влияет на безопасность, сбивает траекторию машины и увеличивает расход топлива, так как колесам становится труднее катиться.

Пока автомобиль едет, стальные тела качения внутри механизма непрерывно вращаются в густой смазке. При прямолинейном качении по ровной дороге вес машины распределяется по узлам ходовой части равномерно.

При маневрировании центробежная сила переносит массу кузова на внешнюю сторону поворота. В этот момент ролики нагруженных колес испытывают максимальное давление, а на противоположной стороне оси элементы подвески разгружаются. Именно эта разница в нагрузке помогает водителям и механикам определить неисправную сторону при дорожной диагностике.

Единого заявленного ресурса для ходовой части не существует, так как срок службы напрямую зависит от массы машины, геометрии подвески и качества асфальта. Типичный ресурс передних ступичных подшипников на современных седанах и хэтчбеках среднего класса на хороших дорогах — пару сотен тысяч километров, но из-за плохих дорог может сократиться до 100 тысяч.

Внутри роликового механизма на заводе заложена консистентная смазка на весь срок службы запчасти. Нормативных документов, которые бы регламентировали рабочую температуру нагрева узла в движении, не существует, но температурные свойства самой смазки ограничены. Например, антифрикционная смазка Литол-24 по техническим требованиям ГОСТ 21150-2017 предназначена для узлов трения транспортных средств при температурах до +120 °С.

Если в результате трения изношенных деталей температура внутри узла превысит рабочий предел смазки, химический состав начнет разрушаться. Смазка потеряет свои свойства, что приведет к сухому трению и быстрому разрушению металла.

Износ стальных роликов и беговых дорожек внутри узла всегда сопровождается посторонними механическими звуками. Главный признак неисправности — нарастающий гул со стороны колеса, похожий на шум турбины самолета. Когда деталь только начинает разрушаться, звук слышен только на высокой скорости, но по мере износа начинает отчетливо прослушиваться и на низкой.

Похожий звуковой фон часто дают и другие элементы легкового автомобиля. Например, посторонний гул появляется, если давление воздуха в шинах отклоняется от нормы — как перекачанные, так и приспущенные покрышки шумят значительно сильнее. Причина — в неравномерно изношенном резиновом протекторе или плохо отбалансированном диске, когда центр тяжести смещается относительно оси вращения колеса.

Каким должно быть давление в шинах и от чего оно зависит

Главное отличие ступичного узла заключается в том, что его металлический гул не меняется, когда под колесами оказывается другое дорожное покрытие, но резко усиливается или полностью пропадает, если машина активно маневрирует.

Мастера специализированных автосервисов выделяют еще несколько характерных признаков поломки. Если деталь сильно износилась, появляется ощутимая вибрация рулевой стойки, а там, где подвеска соединяется с колесным диском, возникает отчетливый хруст. Еще из-за возросшего коэффициента трения разрушающихся стальных деталей ступица и центральный колпачок колеса неестественно сильно нагреваются после длительной поездки.

Чтобы точно понять, что сломалось, прямо на ходу, водители прислушиваются к звукам в затяжных поворотах. Если посторонний гул полностью исчезает при плавном повороте направо, правая сторона кузова разгрузилась — неисправен правый ступичный узел. Если звук стихает при повороте налево, проблема кроется в левой части ходовой системы автомобиля.

Роликовый механизм разрушается под воздействием нескольких негативных факторов. Первая причина — естественный эксплуатационный износ металла. Тела качения постепенно стирают закаленную поверхность обоймы, из-за чего внутри плотного механизма образуется свободный зазор.

Люфт вывешенного колеса прямо говорит о критической неисправности, хотя в российских технических требованиях запрета на эксплуатацию машины по этому признаку нет. Ни в Перечне неисправностей, ни в приложении № 8 технического регламента ТР ТС 018/2011 нормы допустимого люфта не прописаны — стандарт в 10 градусов относится исключительно к рулевому управлению.

Вторая частая причина — экстремальные ударные нагрузки на ходовую часть. Если колесный диск на высокой скорости попадает в глубокую дорожную яму, это оставляет микроскопические вмятины на беговых дорожках внутри подшипника. В местах сильных вмятин стальные ролики начинают вибрировать, создавая характерный монотонный гул.

Как устроена подвеска легкового автомобиля

Третья причина кроется в потере заводской герметичности. Если резиновый защитный сальник рвется или рассыхается от времени, внутрь проникает вода и агрессивный дорожный абразив. Заводская смазка быстро вымывается, мелкий песок работает как наждачная бумага, и механизм быстро выходит из строя.

Четвертый фактор — грубые ошибки при техническом обслуживании на сервисе. Если при замене детали автомеханик сильно перетянул ступичную гайку или забил хрупкий механизм тяжелым молотком, нарушаются тепловые зазоры. Перетянутый подшипник постоянно перегревается на ходу, смазка деградирует, и новая запчасть разрушается почти сразу после неквалифицированной установки.

Первичную диагностику ходовой части проводят без использования специализированного сервисного оборудования. Для правильной проверки потребуется ровная асфальтированная площадка, пара противооткатных упоров и надежный домкрат. Машину фиксируют стояночным тормозом, а под колеса подкладывают упоры, чтобы машина случайно не скатилась.

Нужное для диагностики колесо аккуратно вывешивают на домкрате так, чтобы шина свободно вращалась и не касалась земли. После этого колесо сильно раскручивают руками с максимальным усилием.

Исправный ступичный механизм вращается плавно, без малейших рывков и заеданий, издавая лишь едва уловимый шелест тормозных колодок о металлический диск. Если при быстром вращении слышен металлический перекат, сухой гул или хруст — стальные ролики внутри металлической обоймы изношены.

Затем проверяют наличие осевого люфта. Для этого колесо крепко обхватывают двумя руками в верхней и нижней точках, после чего поочередно тянут верхнюю и нижнюю часть покрышки на себя. Тянуть нужно коротко и максимально резко. При полностью исправной подвеске колесо стоит абсолютно жестко. Если ощущается свободный ход и слышен характерный металлический стук в районе оси, деталь стоит заменить.

Важно полностью исключить люфт смежных деталей рулевой системы. Для этого колесо обхватывают слева и справа и снова раскачивают его по горизонтали. Если стук присутствует только в горизонтальной плоскости, проблема кроется в изношенных рулевых тягах. Если люфт отчетливо ощущается во всех направлениях — неисправна ступица.

Если при покачивании вывешенного колеса обнаружен сильный металлический стук и свободный ход, ездить на такой машине опасно. Нужно вызвать эвакуатор до ближайшей автомастерской. Если продолжить путь, колесо может заклинить или оторваться прямо на ходу.

Замена детали в ходовой части требует высокой технической точности, поэтому ремонтировать узел во дворе дома без специального инструмента нельзя. Подшипники устанавливают в металлические посадочные места с большим усилием натяга.

По опыту мастеров автосервисов, изношенную деталь не так просто выбить из кулака подвески. При ремонте ступицу демонтируют, нагревают и плавно выдавливают старый элемент гидравлическим прессом. Устанавливать новую хрупкую запчасть ударными инструментами категорически запрещено — неаккуратные удары приведут к моментальному повреждению внутренней обоймы.

После аккуратной установки узла необходимо правильно затянуть центральную ступичную гайку. Точное усилие затяжки строго регламентировано производителем для каждой модели автомобиля.

Например, для подшипников передних колес автомобиля ВАЗ-2108 завод предписывает момент затяжки в диапазоне 225,6—247,2 Н·м. Затянуть так сильно и так точно обычным инструментом невозможно, поэтому, чтобы грамотно собрать узел, механики используют динамометрический ключ.

Если один механизм вышел из строя, потому что сильно износился естественным путем, второй элемент с высокой вероятностью придется менять в самое ближайшее время. Когда ремонт завершен, на некоторых конструкциях подвески требуется обязательно проверить и отрегулировать углы установки колес.

Стоимость запасных частей зависит от марки машины. Например, оригинальный роликовый подшипник для Hyundai Solaris стоит 2 815 ₽, а деталь для отечественной Lada Granta — 2 375 ₽.

Услуги станций технического обслуживания тоже различаются. В Москве аккуратная замена на одном колесе обойдется от 1 000—1 200 ₽, а комплексная диагностика ходовой части стоит 1 500 ₽. В Санкт-Петербурге замена детали в сервисе на легковом автомобиле стоит от 1 800 ₽, а на тяжелом внедорожнике — от 2 200 ₽.

Продолжать поездки на автомобиле с разрушающимся узлом подвески нельзя. По мере износа роликов трение возрастает, металл перегревается и начинает крошиться. Деталь может разрушиться окончательно, что приведет к блокировке колеса на скорости. Из-за поломки машина перестает слушаться руля, что ведет к тяжелой аварии. Если появились гул и люфт, нужно вызвать эвакуатор.

Посторонний звук со стороны колеса часто издают изношенные шины, недокачанные или перекачанные колеса, нарушенная балансировка диска. Главное отличие ступицы заключается в том, что ее звук отличается металлическим тембром, не зависит от типа асфальта и резко меняет тональность при маневрировании. Если гул пропадает при затяжном повороте, проблема кроется в ходовой части автомобиля.

Сумма ремонта состоит из цены детали и стоимости услуг механиков. Например, деталь для Lada Granta стоит 2 375 ₽, а для Hyundai Solaris — 2 815 ₽. Работа в московском автосервисе — от 1 000 ₽ за заднее колесо и от 1 200 ₽ за переднее, в петербургском — от 1 800 ₽ за легковой автомобиль. Если конструкция требует замены ступицы в сборе, стоимость ремонта возрастет.

Необходимость регулировки углов установки колес зависит от конструктивных особенностей подвески конкретного автомобиля. Если при демонтаже поворотного кулака мастера снимали стойку амортизатора или отсоединяли рулевые наконечники, геометрия ходовой части нарушается. В таких случаях сервисы рекомендуют проверить развал-схождение на стенде, чтобы в будущем протектор шин не изнашивался неравномерно.

1. Ступичный механизм принимает вес автомобиля и позволяет колесу плавно вращаться.
2. Фактический ресурс узла зависит от массы машины и качества дорожного покрытия.
3. Неисправность определяют по нарастающему гулу, который резко меняется в поворотах.
4. Люфт и металлический хруст вывешенного колеса указывают на то, что механизм разрушается.
5. Выезжать с разбитым узлом нельзя — есть риск, что колесо внезапно заклинит на высокой скорости.
6. Замену детали проводят в автосервисе с помощью гидравлического пресса.
7. Окончательную сборку узла механики выполняют динамометрическим ключом.
