Зачем нужна цапфа в автомобиле

Цапфа удерживает колесо под правильным углом к дороге и передает на него усилие поворота от руля.

Узел принимает удары от неровностей дороги и передает энергию на пружины и амортизаторы, которые гасят колебания. Расскажем, как устроен поворотный кулак, какие детали к нему крепятся и что случится, если он сломается.

В машиностроении цапфа — это участок вала или оси, который поддерживается опорой. В автомобилях используют термин «поворотная цапфа». В обиходе водители и автомеханики чаще называют этот узел поворотным кулаком. Этот узел соединяет ступицу колеса с подвеской и рулевыми тягами.

Кулак не нужно путать со ступицей, которую на него сажают. Если в автосервисе говорят о замене поворотного кулака, речь идет о массивной несущей основе, на которой держится все колесо.

Главная задача детали — удерживать колесо под правильным углом к дороге и кузову. Во время движения узел принимает на себя удары от ям и передает энергию на пружины и амортизаторы, которые гасят колебания.

На управляемых колесах цапфа позволяет поворачивать колеса — через рулевые тяги усилие от руля передается на кулак.

Водителю полезно знать функцию этого узла, чтобы правильно оценивать риски. Трещины в деталях рулевого привода могут привести к тому, что машина перестанет слушаться руля.

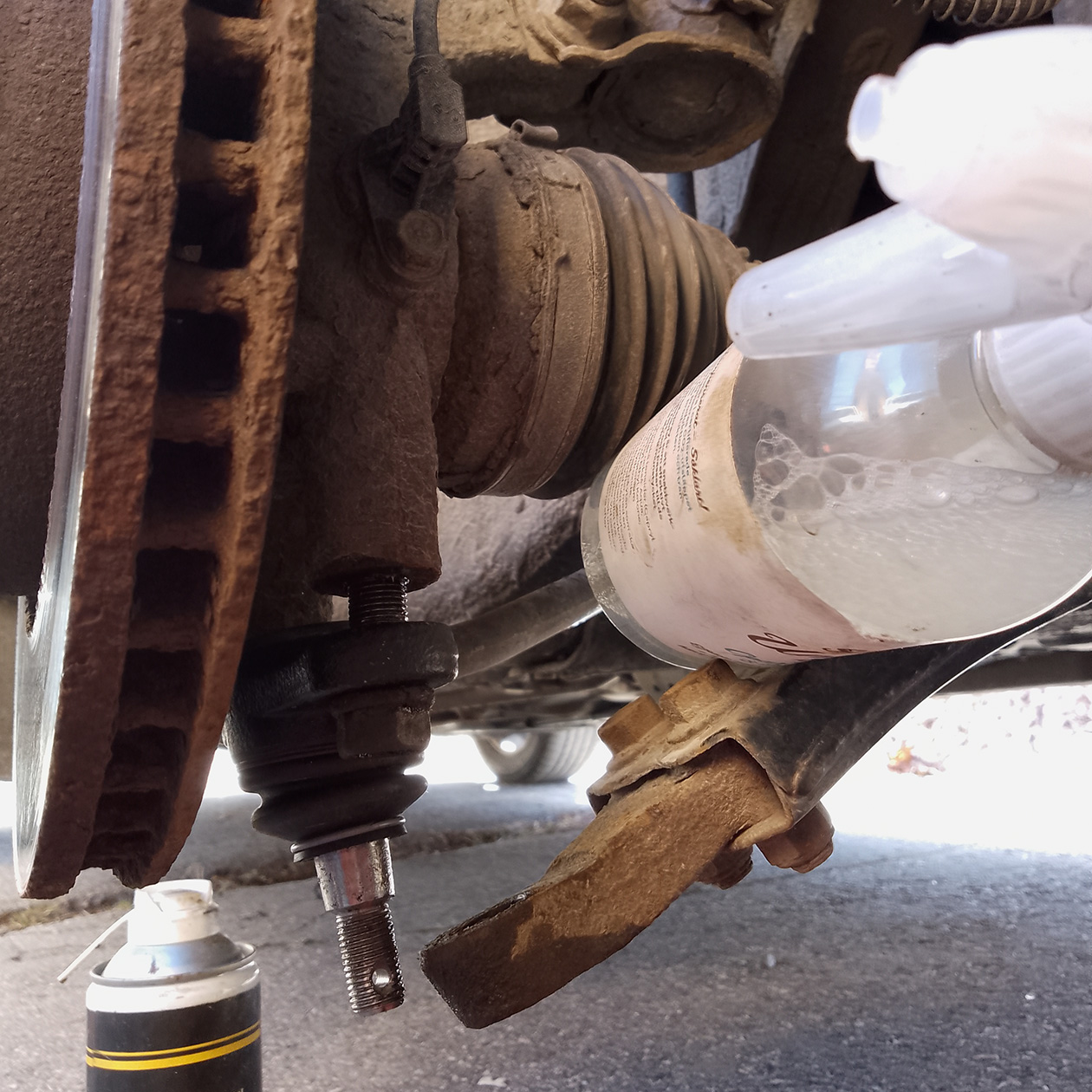

Узел располагается сразу за колесным диском и тормозным механизмом. Чтобы увидеть его во всех подробностях, машину поднимают на домкрате и снимают колесо. Деталь выглядит как крупная металлическая болванка сложной формы с множеством проушин и отверстий.

Например, у Ford Focus II к кулаку крепятся наконечник рулевой тяги, шаровая опора и кронштейн амортизаторной стойки.

Для беглого визуального осмотра снимать колесо не обязательно. Руль выкручивают до упора в любую сторону и заглядывают в колесную арку с фонариком. Так на проушинах можно заметить явную трещину или деформацию.

В машиностроении цапфы делят по месту на валу или оси: концевую называют шипом, расположенную в средней части — шейкой, торцевую — пятой. Шипы и шейки бывают цилиндрическими, коническими, иногда сферическими. К поворотному кулаку автомобиля эта классификация напрямую не относится.

В большинстве современных машин стоят литые алюминиевые поворотные кулаки, хотя на некоторые модели ставят и литые чугунные — из высокопрочного чугуна. Если поднести к детали магнит, легко определить материал: чугун магнитится, а алюминий — нет.

К детали крепится сразу несколько элементов ходовой части и тормозов. Конструкция зависит от марки и модели машины, но общая логика похожа.

В качестве примера можно рассмотреть передний кулак Ford Focus второго поколения. К нему крепят целый ряд деталей:

• кронштейн амортизаторной стойки;
• палец шаровой опоры;
• наконечник рулевой тяги;
• датчик скорости вращения колеса;
• направляющую тормозных колодок;
• подшипник ступицы.

Вся эта связка работает в условиях постоянной вибрации и перепадов температур. Если ослабить даже один болт, жесткость конструкции нарушится.

Главные симптомы проблем с поворотным кулаком — гул со стороны колеса, люфт и неравномерный износ покрышек. Гул и люфт со стороны колеса дает и изношенный ступичный подшипник, и разбитое посадочное место под него в кулаке — что именно, выясняют на СТО. Металл стирается, обойма подшипника начинает болтаться внутри кулака, нарушая соосность, когда колесо вращается.

По ГОСТ 33997-2016 в рулевом приводе нельзя применять детали со следами остаточной деформации, трещинами и другими дефектами. Люфтов в соединениях рычагов поворотных цапф и шарниров рулевых тяг тоже быть не должно — это запрещено  . Люфт проверяют вручную, на неподвижной машине при неработающем двигателе.

Если разбито посадочное место под подшипник или появилась трещина, деталь меняют целиком — ремонту она не подлежит. Бывают и неразборные узлы. Например, у Ford Focus второго поколения подшипник, ступица и кулак идут единым блоком — если они ломаются, меняют весь узел.

Цены зависят от марки машины. Например, поворотный кулак для Лада Гранта, Калина и Приора стоит около 5 000 ₽, а работы по замене — 1 000—2 000 ₽ за комплект. Стоимость развала-схождения сюда не входит — а его нужно обязательно делать после замены.

Поворотный кулак — это опора, которая не вращается вместе с колесом. Ступица — это вращающаяся деталь, к которой крепят колесный и тормозной диски. Ступица вставляется в кулак через подшипник, который позволяет ей крутиться. Кулак держит конструкцию, а ступица крутится вместе с колесом.

Если кулак разрушится, машина перестанет слушаться руля. Поэтому производители обычно делают так, чтобы при больших усилиях металл кулака сначала гнулся, а потом ломался: относительное удлинение — не менее 8%.

ГОСТ 33997-2016 и ТР ТС 018/2011 запрещают применять в рулевом приводе детали со следами остаточной деформации, трещинами и другими дефектами, поэтому такой кулак меняют на СТО. Деталь меняют целиком, ремонту она не подлежит.

1. Поворотный кулак соединяет колесо с рычагами подвески и рулевыми тягами.
2. Детали рулевого привода с трещинами запрещены.
3. Люфт в соединениях рычагов поворотных цапф проверяют на неподвижной машине с неработающим двигателем.
4. Поворотный кулак с трещиной или остаточной деформацией не ремонтируют, а только меняют целиком.
