Шаровая опора в подвеске автомобиля: за что отвечает и чем опасна ее поломка

Шаровая опора — это подвижный шарнир в автомобильной подвеске, который позволяет передним колесам уверенно поворачиваться и безопасно перемещаться на дорожных неровностях.

Стук спереди на неровностях — повод проверить в том числе эту деталь: в разболтавшейся опоре палец бьет по вкладышу. В статье подробно разберем, как устроен механизм и какие очевидные признаки указывают на критическую неисправность. Объясним, как грамотно провести первичную диагностику своими силами в гаражных условиях и в каких случаях пора сразу отправлять автомобиль на станцию технического обслуживания к профессионалам.

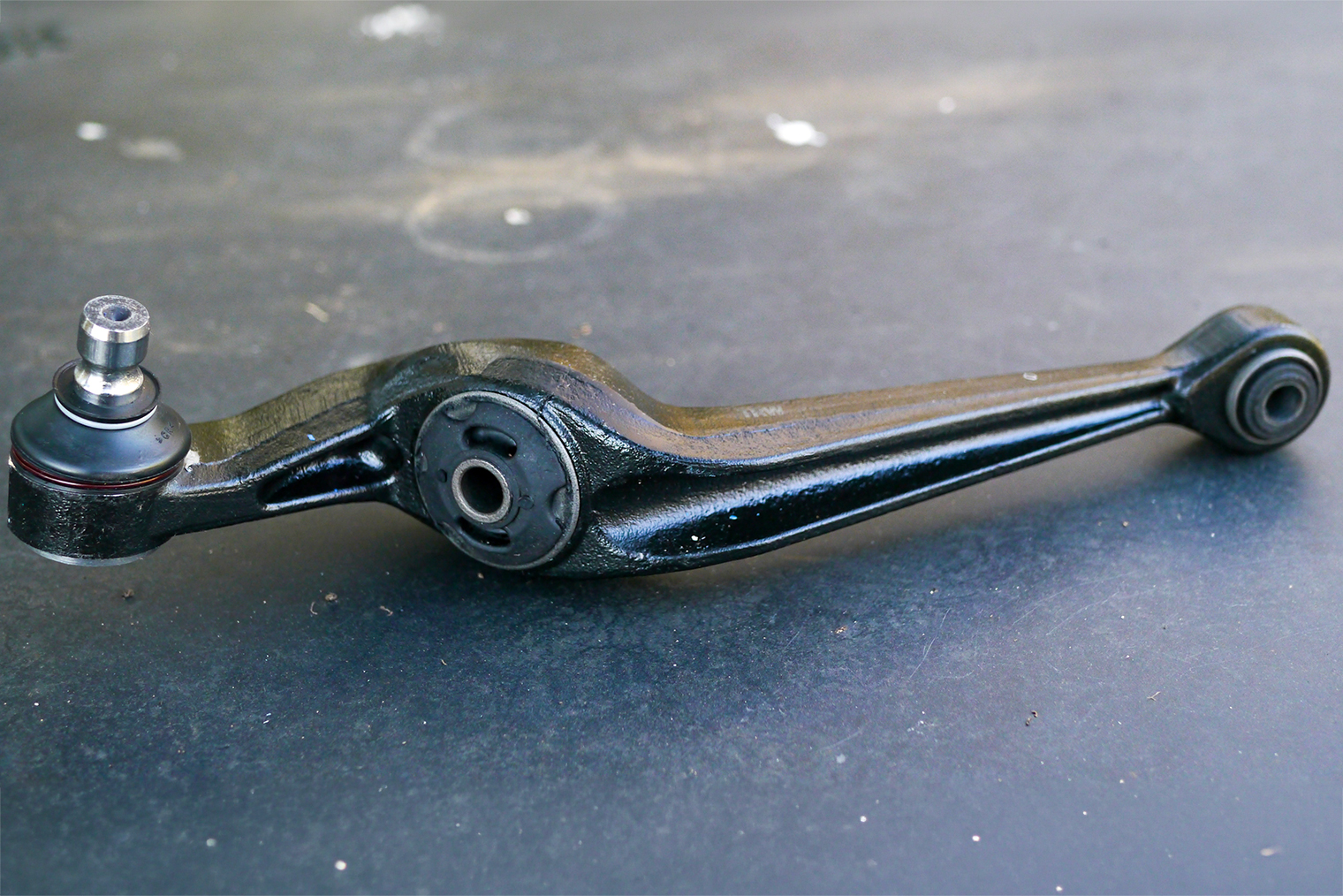

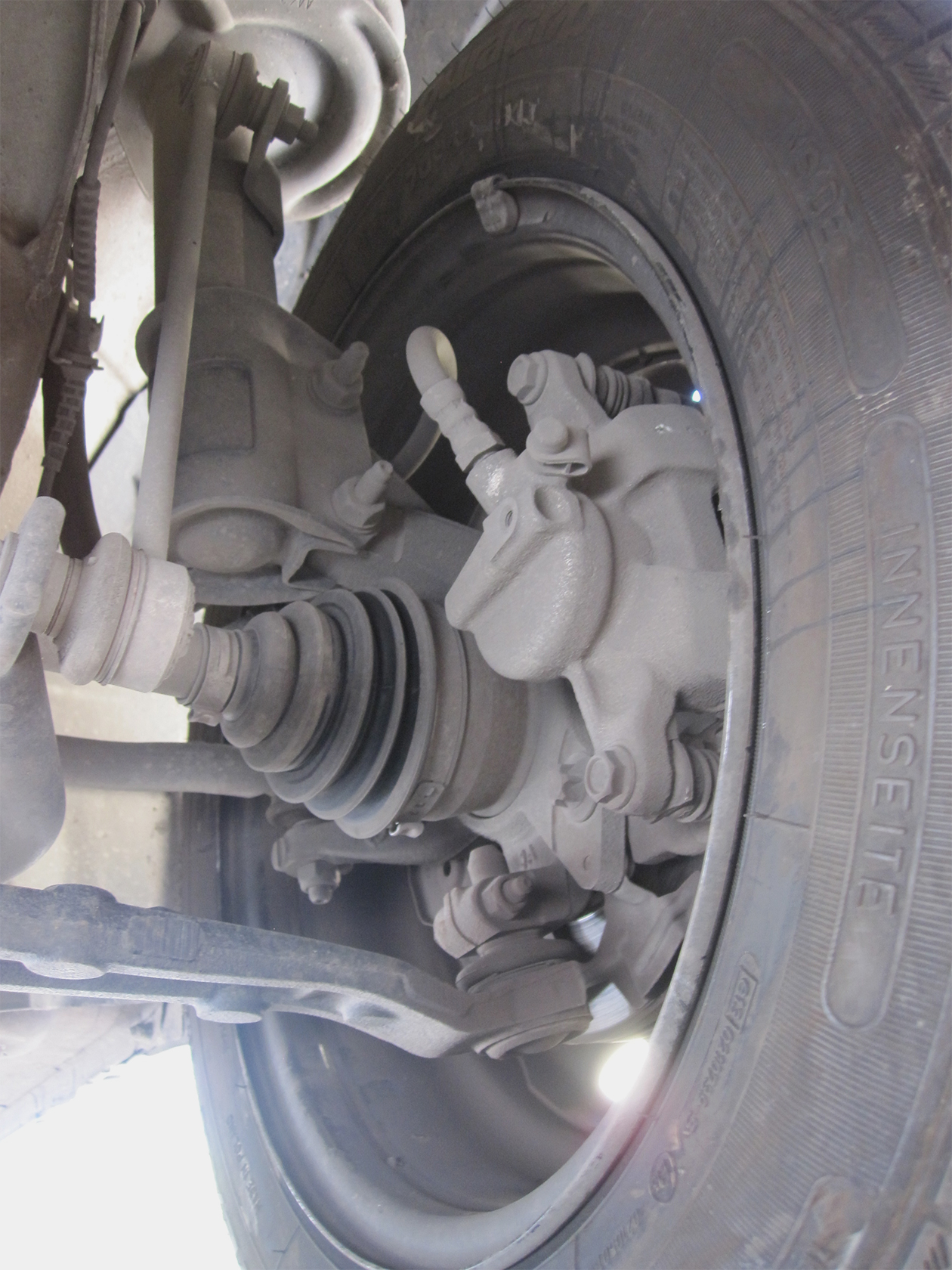

В конструкции подвески этот элемент работает подобно суставу в теле человека. Шаровая опора соединяет рычаг подвески со стойкой. Основные функции шаровой опоры — служить опорой для поворотного кулака, на котором закреплены ступица и колесо.

Когда водитель вращает руль, поворотный кулак вместе со ступицей и колесом поворачивается именно на этом шарнире. Одновременно с этим колесо наезжает на ямы или кочки, заставляя рычаг подвески перемещаться вверх и вниз. Конструкция шарнира позволяет совмещать эти два направления, детали двигаются, не теряя жесткой связи между кузовом и колесом.

Механизм передает тяговые, тормозные и боковые усилия от дороги на кузов автомобиля. Если понимать эту физическую связь, становится ясно, почему поломка шаровой опоры отражается на управлении и безопасности. Если подвижное соединение теряет изначальную жесткость, колесо начинает «болтаться».

Шарнир отличается компактной, но очень прочной конструкцией, рассчитанной на постоянные высокие нагрузки. Шаровая опора состоит из корпуса, шарового пальца, вкладыша и резинового пыльника.

Металлический корпус — это внешняя оболочка, которая крепится к рычагу подвески. Внутри корпуса размещен полимерный вкладыш. Он плотно облегает круглую головку шарового пальца со всех сторон. Вкладыш нужен для того, чтобы металлическая головка пальца скользила плавно и без заклиниваний при поворотах руля и ходах подвески. Внутрь узла на заводе закладывают специальную густую смазку, которая снижает трение и отводит лишнее тепло.

Сверху конструкция закрыта плотным резиновым пыльником. Он выполняет роль герметичного чехла, который удерживает смазку внутри и не пускает грязь снаружи. С поврежденным пыльником шаровая опора может быстро выйти из строя: внутрь шарнира может попасть вода. Если при визуальном осмотре на резине видны трещины, деталь придется заменить на новую.

В первую очередь стоит обратить внимание на посторонние звуки, когда машина проезжает неровности, скрип при повороте руля и общую неустойчивость на прямой трассе.

Стук возникает, когда машина проезжает ямы, трамвайные пути или искусственные неровности. По мере пробега полимерный вкладыш внутри корпуса стирается, и его стенки становятся тоньше. Из-за этого металлическая головка пальца начинает болтаться внутри.

Люфт в разболтавшейся шаровой опоре увеличивается из-за того, что вместо трения вкладыша и пальца они ударяют друг по другу. Палец бьет по вкладышу, и водитель слышит отчетливый глухой стук.

Скрип при вращении рулевого колеса обычно говорит о высохшей смазке или попадании влаги под порванный резиновый пыльник. Грязь и песок работают как абразив, разрушая гладкую поверхность пальца. Трение сухого металла о пластиковый вкладыш вызывает сильный неприятный скрип, который хорошо слышен на низких скоростях.

Неустойчивость на дороге — автомобиль начинает «плавать» в полосе. Из-за свободного хода в разбитом шарнире нарушаются углы установки передних колес. Машина неохотно слушается руля, а покрышки могут стираться неравномерно. При появлении глухого стука спереди или проблем с управляемостью важно как можно быстрее записаться на диагностику подвески.

Проверить состояние подвески можно без специального оборудования, достаточно обычного домкрата или эстакады. Диагностику начинают с визуального осмотра.

В первую очередь нужно очистить узел от грязи и осмотреть резиновый пыльник. На нем не должно быть трещин, разрывов и следов вытекшей смазки. Даже через небольшую трещину внутрь может попасть вода, а с поврежденным пыльником опора может быстро выйти из строя. Если резина целая, переходят к инструментальной проверке люфта.

Алгоритм проверки с вывешиванием колеса включает несколько шагов:

1. Автомобиль устанавливают на ровную поверхность и фиксируют стояночным тормозом.
2. Кузов приподнимают на домкрате так, чтобы переднее колесо полностью оторвалось от земли и свободно висело.
3. Нужно покачать вывешенное колесо, приложив одну руку к шаровой опоре, чтобы выявить зазор.
4. Если раскачивать колесо, а рука на шарнире при этом ощущает биение и то, как палец смещается относительно корпуса, внутри есть сильный люфт.

Дополнительно механики на станциях проверяют плотность посадки с помощью обыкновенной монтировки. Металлический стержень вставляют между рычагом и поворотным кулаком, после чего аккуратно отжимают детали друг от друга в вертикальной плоскости. Исправный шарнир не поддастся давлению и сохранит жесткость. Расшатанный палец покажет заметный свободный ход. Если в ходе диагностики обнаружился зазор или порван чехол, деталь нужно обязательно поменять на новую.

Срок службы шарнира зависит от качества дорожного покрытия и того, как водитель управляет машиной. Ресурс шаровой опоры — до 120 000 км пробега. Но на практике замена может потребоваться раньше, например, на 50 000 км пробега.

Главные факторы, снижающие этот ресурс, — разрыв пыльника и то, как водитель агрессивно проезжает неровности на высокой скорости. Сильные удары от ям ускоряют износ полимерного вкладыша, а попавшая внутрь вода вызывает ржавчину на металлическом пальце.

Замена детали зависит от конструктивных особенностей подвески конкретной машины. Шаровые опоры делятся на нижние и верхние, а также различаются по тому, как они крепятся к рычагу. Основные виды:

1. С креплением к рычагу с помощью болтов — самые простые для демонтажа и установки.
2. Запрессованные в рычаг — чтобы их заменить, требуется пресс или другое оборудование.

Стоимость ремонта зависит от того, как крепится деталь, и марки автомобиля. Из-за необходимости применять специальное оборудование и важности правильной затяжки крепежа процедуру замены лучше доверить профессиональным механикам на проверенной станции технического обслуживания.

Количество узлов напрямую зависит от архитектуры подвески конкретного автомобиля. У большинства переднеприводных машин предусмотрено минимум по одной нижней шаровой опоре на каждое переднее колесо, то есть от двух элементов в машине. В более сложных конструкциях ходовой части — до четырех элементов.

Нет правила, по которому опоры меняют только парами. Иногда их рекомендуют менять так, но это совет, а не обязательное условие.

Игнорировать стук в передней подвеске опасно. Шаровая опора может оторваться от рычага, и тогда колесо вывернет наружу. В результате сильно повредится автомобильное крыло, рулевая тяга и стойка амортизатора, а также могут деформироваться посадочные места в кузове. Если элемент внезапно полностью разрушится, водитель рискует потерять контроль над автомобилем и попасть в аварию.

1. Шаровая опора соединяет рычаг подвески со стойкой и служит опорой для поворотного кулака.
2. Базовое устройство шаровой опоры включает резиновый пыльник, корпус, шаровой палец и вкладыш.
3. Стук на неровностях и скрип при повороте руля — повод проверить шаровые опоры.
4. Из-за поврежденного пыльника шаровая опора может отказать из-за проникающей внутрь воды.
5. При диагностике шаровой опоры нужно покачать вывешенное колесо, приложив одну руку к опоре, чтобы выявить зазор.
6. Если шаровая опора полностью и внезапно разрушится, водитель может потерять контроль над автомобилем.
7. В среднем шаровые опоры работают без проблем до 120 000 км пробега.
