Как работает автомобильный одометр

Одометр — это прибор, который показывает общее расстояние, которое прошел автомобиль после заводского конвейера.

Показания одометра помогают оценить техническое состояние машины и запланировать ее обслуживание. Расскажем, зачем нужен этот прибор, как он считает километры и что делать, если цифрам на панели нельзя верить.

По нормативным документам, одометр — это часть оборудования, которая показывает водителю общее расстояние, зафиксированное автомобилем с момента ввода в эксплуатацию. Такое определение дают Правила ООН № 39, которые применяют для утверждения типа категорий автомобилей L, M и N. Они требуют, чтобы на машине были установлены спидометр и одометр, отвечающие этим правилам.

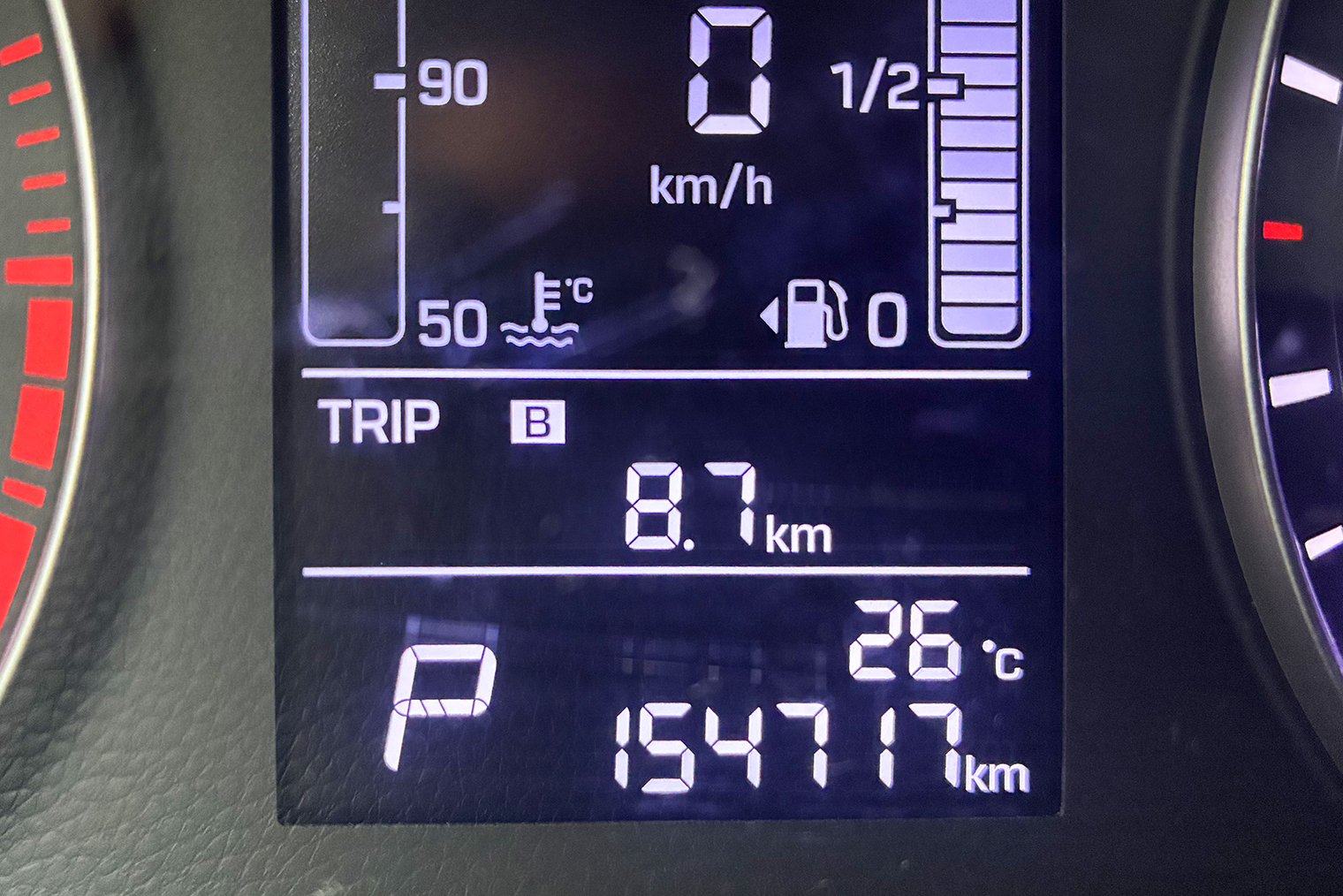

На приборной панели данные выводятся в цифровом виде. Общий пробег ODO используют для оценки остаточного ресурса машины. Рядом располагается счетчик суточного пробега — TRIP. По ГОСТ 12936-2017 он называется дополнительным счетчиком с ручным обнулением. Его максимальные показания — 999,9 км.

Суточный счетчик применяют, чтобы локально измерять дистанцию. Тот же стандарт задает предел для прибора при выпуске: показания счетчика, выпущенного предприятием-изготовителем, должны быть не более 10 км. Это требование к самому прибору, а не к пробегу нового автомобиля в салоне.

Счетчик пробега решает две основные задачи: отслеживает глобальный износ механизмов и помогает в повседневных поездках.

От этой цифры зависит стоимость транспорта на вторичном рынке. По общему километражу определяют регламент технического обслуживания. Производители привязывают замену моторного масла, ремней, технических жидкостей и фильтров к конкретным интервалам расстояния.

С его помощью замеряют расстояние от одной точки маршрута до другой. Водители используют эти цифры для точного расчета расхода топлива: заливают полный бак, сбрасывают значение на ноль и выкатывают топливо, после чего делят залитые литры на пройденные километры.

Емкость главного счетчика регламентирована стандартами. У легковых машин и грузовиков категорий M и N прибор должен показывать не менее шести разрядов — до 999 999 км. Органы по сертификации могут допустить и пять разрядов, если это оправдано тем, как используют машину. У мототехники категории L на экране отображается не менее пяти цифр.

По принципу работы устройства делят на механические, электромеханические и электронные.

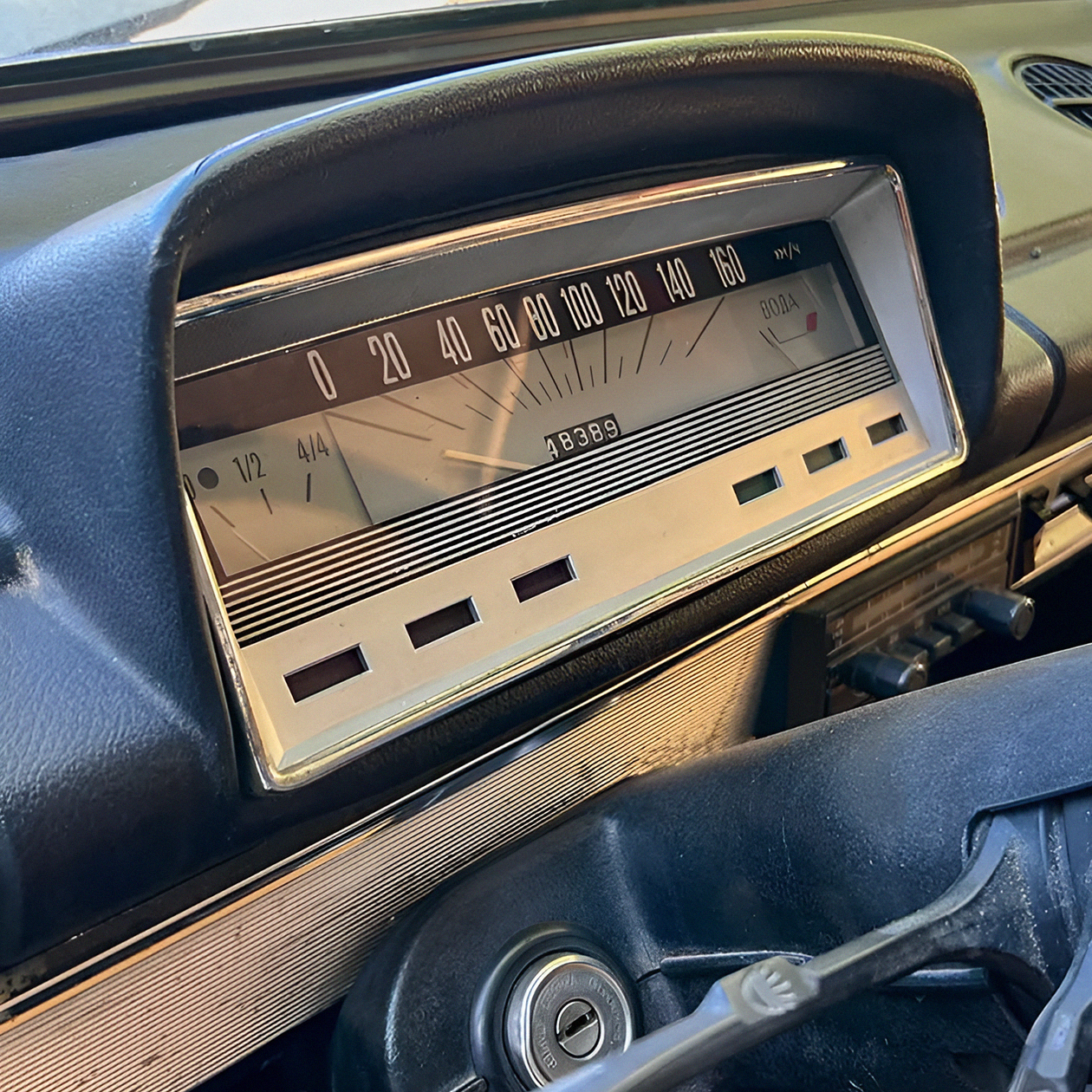

Механические. Устанавливали на старые автомобили. Коробка передач вращает гибкий вал — длинный металлический тросик в оплетке передает импульс на счетный узел. Внутри прибора работает система шестеренок.

ГОСТ 12936-2017 задает передаточное отношение механизма спидометра от приводного вала к счетному узлу — 624:1 или 1000:1, если другое не оговорено в конструкторской документации на спидометры конкретного типа. Значит, на 624 или на тысячу оборотов вала приходится один оборот счетного узла, который перещелкивает пластиковые ролики с цифрами на панели.

Электромеханические. В таких системах гибкий вал убрали. На коробке передач стоит датчик, который считывает обороты и отправляет электрические сигналы на приборную панель. Внутри панели стоит шаговый электромоторчик, который крутит классические ролики с цифрами.

Электронные. Полностью цифровые системы. Электронный прибор преобразует частоту импульсов бесконтактного датчика спидометра или то, как часто вращается приводной вал, чтобы показать пройденный путь. Сигнал обрабатывает микропроцессор, а результат выводится на экран.

Источником данных для современного одометра служит не только отдельный датчик на коробке передач. Часто информацию собирают датчики антиблокировочной системы тормозов на каждом колесе. Электронный блок, который управляет тормозами, усредняет то, с какой скоростью вращаются все колеса, и передает готовые цифры в бортовую сеть, чтобы вывести их на экран приборной панели.

Прибор не умеет напрямую измерять километры дороги. Механизм опирается на техническую константу одометра. Согласно Правилам ООН № 39, так входные обороты или импульсы соотносятся с пройденным расстоянием.

Датчик фиксирует количество оборотов приводного вала или колеса. Электроника знает длину окружности штатного колеса и перемножает количество совершенных оборотов на пройденное за один оборот расстояние. Результат выводится на экран.

Точность работы системы напрямую связана с размером колес. Если установить колеса нестандартного диаметра, за один оборот машина будет проезжать большее или меньшее расстояние, чем заложено в алгоритм. В результате показания пробега начнут отклоняться от реальности.

Нормы запрещают спидометру показывать скорость меньше истинной, а счетчик пути нормируют симметричным допуском. По ГОСТ 12936-2017, погрешность итогового и дополнительного счетчиков не должна превышать ±1% от того, что прибор измеряет. Прибор вправе как слегка завышать, так и занижать пройденное расстояние.

На современных автомобилях пройденный путь фиксируется в постоянной памяти. Даже если отключить аккумуляторную батарею, данные о километраже сохраняются. Запись идет в режиме реального времени, пока машина движется. В старых механических системах обороты преобразовывали в расстояние исключительно за счет шестеренчатых передач. Когда гибкий вал вращался, он физически передвигал цифровые барабаны.

В современных моделях эту задачу решает программный код в общем блоке управления или в процессоре самой приборной панели. Микроконтроллер непрерывно суммирует поступающие импульсы от датчиков антиблокировочной системы тормозов. Если машина едет задним ходом, старые механические счетчики могли откручивать цифры назад, тогда как современные электронные датчики распознают, куда движется транспорт, и продолжают прибавлять дистанцию к общему пробегу.

В механических системах главная проблема — обрыв гибкого вала. Металлический тросик внутри оплетки перетирается из-за отсутствия смазки или сильных изгибов. Еще изнашиваются пластиковые шестерни в самом счетном узле, из-за чего цифры перестают перелистываться.

Электронные приборы ломаются, когда возникают проблемы с проводкой, окисляются контакты или выходит из строя датчик скорости. Если блок управления двигателем, не получает корректный сигнал от датчика скорости, который измеряет параметры для работы трансмиссии, круиз-контроля и спидометра, система фиксирует ошибку.

В стандарте OBD-II обрывы и сбои описываются специальными кодами. Базовый код P0500 указывает на общую неисправность цепи датчика скорости автомобиля. Соседний код P0501 сообщает о выходе сигнала за допустимый диапазон производительности. Код P0502 означает низкое напряжение в цепи датчика, а код P0503 — нестабильный, прерывистый или слишком высокий сигнал.

Для поиска точной причины неисправности при появлении этих кодов проводят компьютерную диагностику. Сканер подключают к разъему автомобиля и считывают параметры работы датчиков в движении. При подтверждении поломки датчика или проводки поврежденные элементы меняют на новые.

Разберем самые популярные вопросы о работе счетчика пройденного пути, его устройстве и отличиях от других автомобильных измерительных приборов.

Спидометр показывает скорость машины в моменте, а одометр фиксирует общее пройденное расстояние. На приборной панели они объединены в одном блоке.

Главное отличие заключается в нормативных требованиях к точности. По Правилам ООН № 39, спидометр никогда не должен показывать скорость меньше истинной. Показания завышают еще на этапе, когда официально утверждают тип машины. Одометр работает как точный счетчик: его допустимая погрешность составляет ±1%. Прибор в равной степени вправе как немного завысить, так и занизить реальную пройденную дистанцию.

Пройденный путь измеряется в километрах или милях в зависимости от рынка сбыта машины.

Если автомобиль изготовлен для продажи в стране, где традиционно используют имперские единицы, шкалу счетчика размечают в милях. Такое правило закреплено в Правилах ООН № 39. Одна миля равна 1,609 344 километра. При покупке подержанной машины из США или Великобритании цифру на приборной панели всегда умножают на этот коэффициент, чтобы получить понятный пробег в километрах.

Расстояние рассчитывают, когда преобразуют обороты колеса или частоту импульсов бесконтактного датчика скорости в пройденный путь. Электронный блок берет количество импульсов и перемножает его на техническую константу, которая жестко привязана к длине окружности штатных покрышек машины.

Скручивают все типы приборов. На старых машинах мошенники вмешиваются в работу механического счетного узла или напрямую вращают снятый гибкий вал.

На современных автомобилях цифры корректируют, когда подключаются к диагностическому разъему. У ведомственной техники показания защищены от вмешательств. Например, согласно приказу МЧС России от 01.10.2020 № 737, на образцах техники с механическим приводом приборов гибкие валы одометров пломбируют в двух местах — со стороны привода и со стороны одометра, а в электронных одометрах пломбируют так, чтобы исключить несанкционированное воздействие на показания. Но это ведомственное требование МЧС России к своему автопарку, а не общая норма для всех машин.

Проверять подержанную машину стоит по электронным базам данных. Водитель запрашивает комплексный отчет по VIN-номеру, в котором собрана история зафиксированных показаний пробега. Если на графике в отчете видно, что показатели резко упали в любой из периодов, когда машину эксплуатировали, это признак того, что пробег могли корректировать.

Второй этап — визуальный осмотр деталей салона. Косвенные признаки сильного износа при малых цифрах на панели легко заметить. Истертая оплетка руля, продавленное водительское сиденье, стертые до металла накладки на педали тормоза и затертые кнопки стеклоподъемников при небольших показаниях на панели означают, что износ не соответствует заявленному пробегу, и это повод проверить машину.

Самый надежный способ выявить скрученный километраж — компьютерная диагностика. Продавцы часто правят цифры на главном щитке приборов, чтобы скрыть реальный пробег от неопытного покупателя. Поэтому перед покупкой машину показывают профильному диагносту для аппаратной проверки.

Для этого диагност подключает специализированный сканер. Результат аппаратной проверки в профильном сервисе сравнивают с показаниями на приборной панели. Если цифры расходятся, пробег признают скрученным.

При выборе автомобиля на вторичном рынке машину стоит отвезти на аппаратную проверку в профильный сервис. Только так можно получить объективную картину того, в каком состоянии находится машина, прежде чем подписывать договор.

1. Одометр — это устройство, которое измеряет общее расстояние, пройденное автомобилем с момента ввода в эксплуатацию.
2. На приборной панели общий пробег машины обозначают надписью ODO, а суточный километраж, который можно обнулять вручную, — буквами TRIP.
3. Показания прибора рассчитываются на основе подсчета количества оборотов колеса или импульсов датчика скорости.
4. Точность подсчета километров напрямую зависит от использования штатного размера шин, предусмотренного заводом-изготовителем.
5. Реальный километраж подержанной машины перед покупкой проверяют по отчету и с помощью аппаратной диагностики в профильном сервисе.
