Что такое лонжерон в автомобиле

Лонжерон — это главная несущая балка кузова автомобиля, к которой крепятся тяжелые агрегаты вроде двигателя и подвески.

Эта деталь работает как фундамент дома или прочный скелет: от ее геометрической целостности зависят устойчивость машины на прямой дороге и безопасность водителя с пассажирами при аварии. Разберем, как устроены эти силовые элементы, какую функцию они выполняют в современной конструкции машины и стоит ли восстанавливать металл после сильного удара.

Термин происходит от французского слова longer, что означает «идти вдоль». В автомобилестроении так называют прочные продольные балки, которые проходят через переднюю и заднюю части машины. На них держится весь каркас.

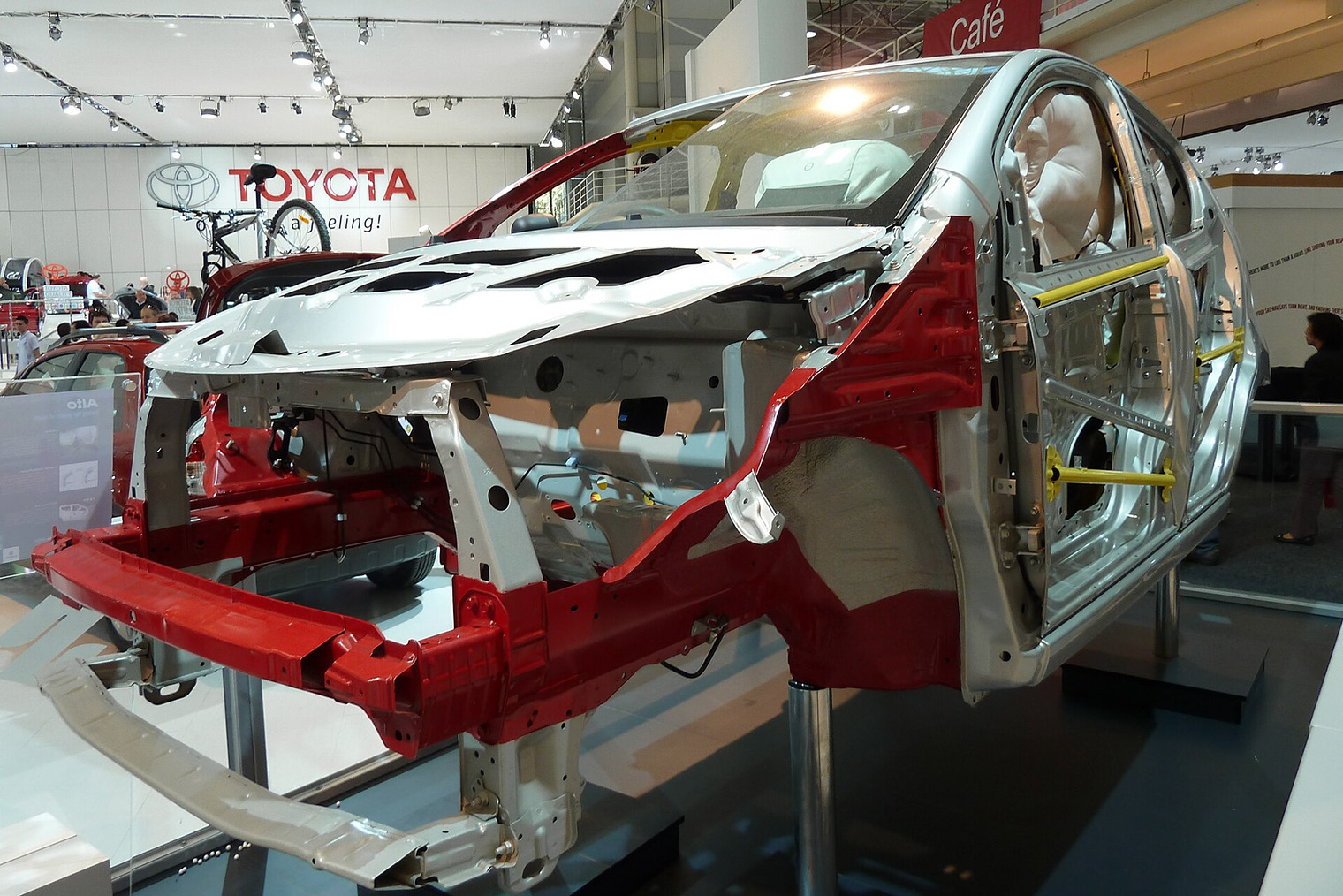

Внешне деталь напоминает трубу прямоугольного сечения или металлический короб со сложным профилем. Кузов обычно штампуют из стального листа толщиной 0,6—2 мм, а лонжероны, стойки и пороги делают коробчатыми — так они жестче.

Коробчатая форма выбрана из-за законов физики. Полая металлическая конструкция отлично сопротивляется изгибу и скручиванию. Плоский лист стали легко гнется. Если сложить тот же лист в объемную прямоугольную трубу, он будет выдерживать гораздо большие нагрузки и не деформироваться.

На заводе деталь собирают из нескольких отштампованных элементов. Их соединяют аппаратами точечной сварки, а швы покрывают плотным кузовным герметиком для защиты от влаги и коррозии.

На поверхности балки всегда есть технологические отверстия. Они нужны, чтобы слить лишний грунт на этапе заводской покраски, закрепить проводку или задать металлу точки, по которым он запрограммированно сомнется при ударе.

При покупке автомобиля с пробегом обязательно нужно осматривать силовой каркас. Заводские точки сварки обычно ровной круглой формы, а герметик лежит аккуратной полосой. Если на металле видны следы ручной сварки, складки или свежая краска поверх ржавчины — это значит, что машина пережила серьезный ремонт.

Эта деталь выполняет три ключевые задачи: несет на себе вес агрегатов, не дает кузову скручиваться и спасает жизни при ДТП.

Опора для агрегатов. К балкам прикручивают подрамник двигателя, коробку передач, радиаторы и элементы ходовой части. Когда колесо попадает в глубокую яму, ударная нагрузка через рычаги и амортизаторы передается на силовой каркас. Элемент должен выдерживать эти удары годами без микротрещин и усталости металла.

Жесткость кузова. При проезде неровностей по диагонали кузов скручивается. Если бы несущие балки были слабыми, двери и багажник заклинивало бы на каждом ухабе из-за перекоса дверных проемов. Прочный каркас сохраняет геометрию машины и позволяет подвеске правильно отрабатывать рельеф.

Пассивная безопасность. Это главная функция элемента в современных машинах. Механика работы устроена неочевидным образом: при лобовом столкновении деталь не должна оставаться абсолютно жесткой. Если бы балка не сминалась, вся колоссальная энергия удара передалась бы в салон, что привело бы к тяжелым травмам из-за перегрузки.

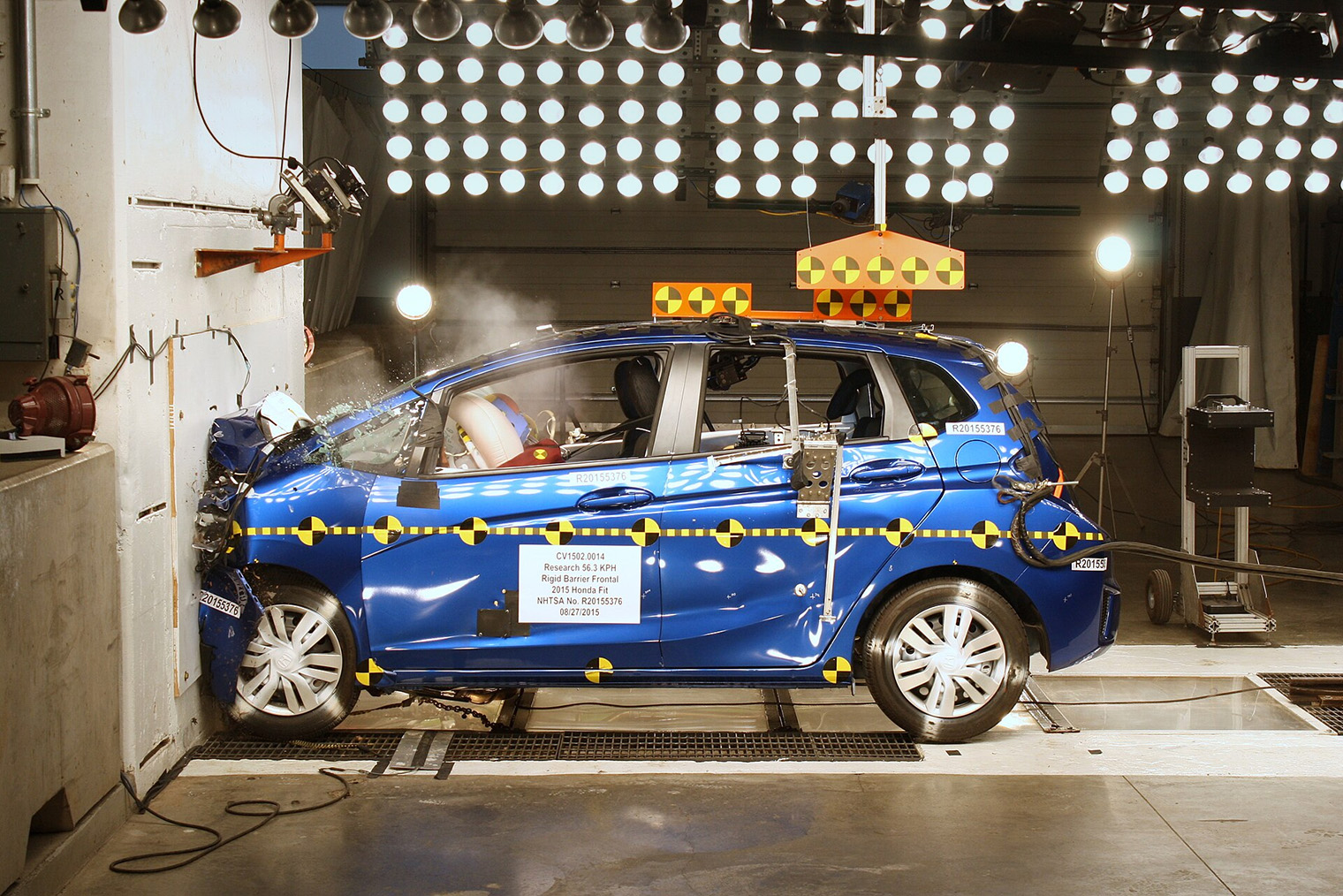

Вместо этого инженеры создают сминаемые зоны. В передней части балки делают специальные выштамповки и надрезы. В момент аварии металл складывается гармошкой строго по этим насечкам. Деформируясь, металл гасит кинетическую энергию машины и плавно ее замедляет. Люди внутри испытывают терпимые нагрузки, а пространство салона остается целым, потому что энергия ушла на разрушение передней части кузова.

Конструкция силовых элементов зависит от типа транспортного средства. Основное деление проходит между рамными внедорожниками и легковыми машинами с несущим кузовом.

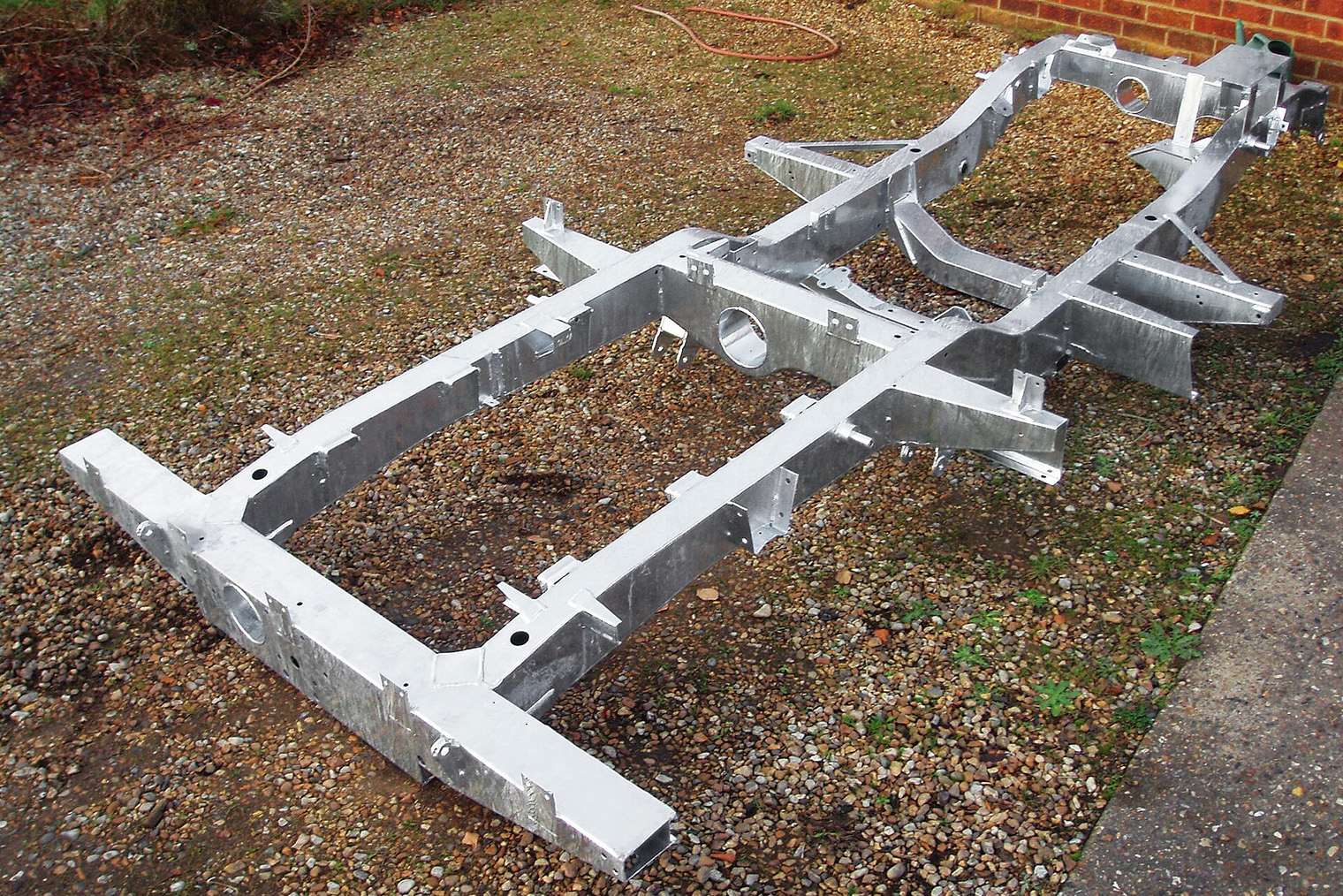

В рамных автомобилях и грузовиках балки образуют независимую основу — раму лестничного типа. Они представляют собой две массивные стальные рельсы, которые идут параллельно друг другу от переднего до заднего бампера. Сверху на эту конструкцию ставят кабину и кузов. Такой тип отличается огромным запасом прочности, легко переносит регулярные перегрузки на бездорожье и позволяет буксировать тяжелые прицепы.

В машинах с несущим кузовом отдельной рамы нет, а балки образуют единую структуру с днищем. Они не идут сплошной линией через всю длину автомобиля, а делятся на зоны, чтобы правильно распределить вес. Передние лонжероны идут от моторного щита вперед и принимают на себя фронтальные удары. Задние проходят под полом багажника. Между ними силовую связь продолжают днище кузова и боковые пороги.

Делают лонжероны по разным технологиям. Простые штампуют из цельного куска металла. Составные сваривают из нескольких частей разной толщины. Переднюю часть составной балки делают мягкой, чтобы она легко сминалась при аварии, а зону ближе к ногам водителя выполняют из прочной стали, чтобы исключить деформацию кабины. Такой подход снижает общий вес машины и заставляет металл гнуться только там, где это задумано конструкторами.

Добраться до силового каркаса без подъемника или смотровой ямы сложно, потому что производители закрывают его декоративным пластиком и защитными экранами. Но основные зоны несложно осмотреть.

Передняя часть. Для осмотра открывают капот и светят фонариком в пространство между двигателем и крыльями. Балки уходят глубоко вниз под радиатор и аккумуляторную батарею. В этой зоне расположены симметричные окрашенные короба, к которым крепятся опоры силового агрегата.

Задняя часть. Детали расположены под полом багажника. Чтобы их увидеть сверху, поднимают коврик в багажнике и вынимают запасное колесо. Сварные швы каркаса проходят по бокам от ниши запасного колеса. Снизу балки хорошо видны за задним бампером, где к ним прикручивают усилитель бампера и элементы выхлопной системы.

Мастера по подбору автомобилей начинают проверку с этих элементов. Если под капотом видны следы работы гаечными ключами на болтах крыльев, это повод внимательно изучить силовую структуру.

Заводские швы покрыты плотным герметиком, который наносят роботы, поэтому полоса выглядит однородной. Следы кисточки, неровные капли герметика, трещины в краске или отслаивающийся антикор прямо указывают на кузовной ремонт. Для точной оценки машину поднимают на СТО и осматривают днище целиком.

Чтобы восстановить геометрию кузова, требуется специальное дорогое оборудование. Самостоятельно вытянуть балку в гараже лебедкой или домкратом невозможно — металл либо порвется, либо примет неправильную форму.

Приблизительно оценить, сместился ли металл, можно и без стенда. Если измерить рулеткой расстояние между симметричными точками, разница больше 5 мм — повод ехать на стенд. На СТО используют электронные или лазерные измерительные системы, которые сравнивают контрольные точки машины с заводской базой данных.

Точность заводской сборки высока. Например, на заводе Haval сваренный кузов проверяют по 1 500 точкам, и они не должны отклоняться больше чем на 0,2—0,5 мм. Это заводской контроль нового кузова: после ремонта такой точности никто не обещает.

Если деталь повреждена несильно, машину загоняют на стапель — платформу с мощными гидравлическими башнями. Кузов жестко фиксируют, а башни медленно тянут деформированный металл в нужную сторону. При сильных заломах или разрывах вытягивать деталь бессмысленно: разогнутая балка теряет изначальную жесткость.

В таких случаях поврежденный кусок вырезают болгаркой и вваривают новую деталь по инструкциям автопроизводителя. Если после ДТП владелец подозревает, что геометрия сместилась, ему стоит отвезти автомобиль в профессиональный кузовной цех для стендовой диагностики.

Чтобы создать силовой каркас, автопроизводители подбирают сплавы, которые совмещают прочность с пластичностью. Металл должен держать вес тяжелых узлов, но прогнозируемо сминаться при сильном фронтальном ударе.

Лонжероны современных машин часто делают из высокопрочных двухфазных сталей: они хорошо поглощают энергию удара и выдерживают многократные нагрузки. В бюджетных автомобилях прошлых лет применяли более простые углеродистые стали, а в некоторых дорогих спорткарах каркас собирают из алюминия или композитных материалов, чтобы максимально снизить вес конструкции.

Металл вытягивают на стапеле, но только при минимальных деформациях. Если удар немного увел деталь в сторону, гидравлическая система вытянет деталь обратно на место. Острые складки, гармошку или трещины так не исправляют.

Металл, разогнутый из складки, теряет изначальную жесткость и при следующем ДТП не отработает так, как задумано. Поэтому такой фрагмент вырезают и приваривают целую ремонтную часть.

Ездить на машине с трещиной в силовом каркасе опасно. Машину грузят на эвакуатор и отправляют на станцию кузовного ремонта. Мастера оценят, насколько глубоко лопнул металл, и предложат заменить деталь. Обычная сварка трещины в гаражных условиях не вернет балке изначальную жесткость.

Если трещина стала результатом крупного ДТП, экономический смысл ремонта под вопросом. По закону об ОСАГО машину признают полностью погибшей, если ремонт невозможен или стоит столько же, сколько сама машина на дату ДТП, или дороже. Потерпевшему по ОСАГО в таком случае выплатят стоимость машины, но не больше 400 000 ₽. По КАСКО порог полной гибели задают правила страховой компании.

Если геометрия кузова нарушена, это скажется на поведении машины. Углы установки колес могут уйти от заводских норм так, что настроить их не получится. Автомобиль начнет тянуть в сторону на прямой дороге, а резина будет изнашиваться неравномерно и очень быстро.

Так как каркас перекосило, амортизаторы, ступичные подшипники и сайлентблоки получат нерасчетную нагрузку и могут выйти из строя раньше срока. Главный риск в том, что машина потеряет пассивную безопасность: деформированный элемент не сможет защитить салон, если авария повторится.

1. Лонжерон работает как фундамент автомобиля: несет на себе вес двигателя и крепит детали подвески.
2. При сильном ДТП элемент складывается гармошкой, чтобы погасить энергию удара и защитить людей в салоне.
3. Лонжероны, стойки и пороги делают коробчатыми — так они жестче.
4. Если разница между симметричными точками, измеренная рулеткой, больше 5 мм, геометрию проверяют на стенде.
5. Если сильно смятую балку выправить, она теряет прочность и не защитит при следующей аварии.
6. С трещиной в силовом каркасе ездить опасно: машину везут на эвакуаторе в кузовной цех.
