Как выбрать коробку передач: чем различаются МКПП, АКПП, робот и вариатор
От коробки передач зависит, насколько плавно машина разгоняется, сколько топлива тратит и во сколько обойдется ремонт.
Двигатель внутреннего сгорания работает эффективно только в небольшом диапазоне оборотов. Разные типы коробок решают эту задачу по-своему, от чего зависит поведение автомобиля на дороге.
Как работает механическая коробка передач
У автомобилей с механикой три педали. Водитель самостоятельно включает, выключает сцепление и вручную выбирает нужные передачи. Главный плюс механической коробки — относительно простая конструкция.

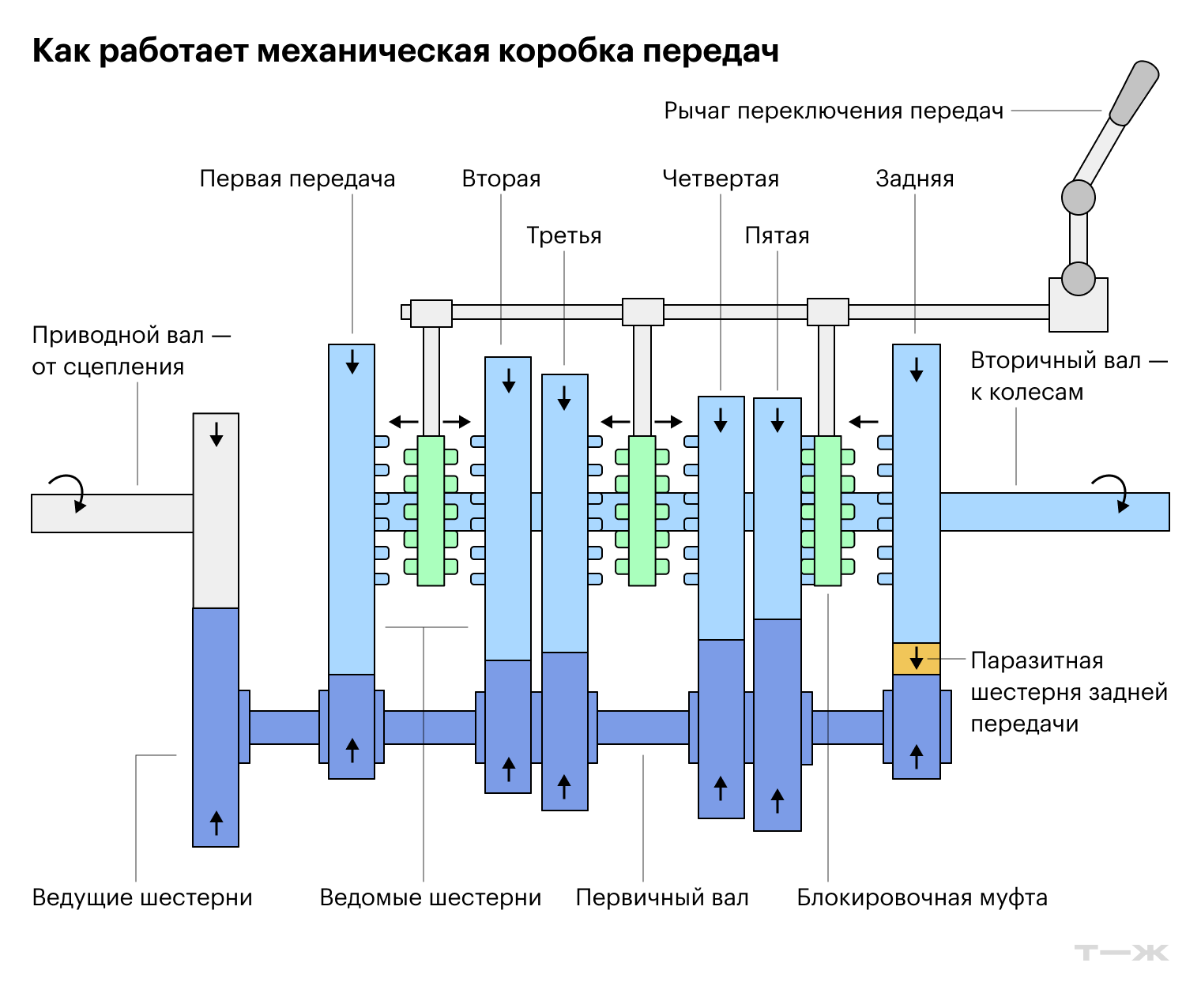

Несколько пар шестерен вращаются непрерывно. Ведущие жестко закреплены на первичном валу коробки, а ведомые могут свободно прокручиваться на вторичном валу. Блокировочные муфты поочередно сцепляют одну из ведомых шестерен с валом. Именно муфтами управляет водитель, когда перемещает рычаг в салоне автомобиля.
Механика теряет популярность, поскольку проигрывает современным трансмиссиям в комфорте и динамике. Даже на спортивных болидах «Формулы-1» конструкторы применяют продвинутые роботизированные коробки, которые меняют ступени быстрее самого опытного гонщика.
Как понять, что сломалось в механической КПП
Трудно включать передачи, большой люфт кулисы. Обычно причина в тросиках или тягах, которые связывают рычаг в салоне с механизмами внутри коробки.
Коробка сильно шумит при нажатом сцеплении. Его ресурс сокращается, если долго держать нажатой педаль сцепления и не переводить коробку на нейтральную передачу при долгой остановке.
Западает педаль сцепления — обрыв троса, поломка вилки или сбой гидравлики. В сильный холод механический привод может примерзнуть. Если привод гидравлический, жидкость обычно поступает из общего бачка тормозной системы. Если тормоза работают исправно, педаль западает из-за поломки рабочего цилиндра сцепления.
Машина плохо разгоняется, хотя обороты растут — значит, буксует сцепление. Результат износа или грубой эксплуатации автомобиля. Например, если на машине часто стартуют и при этом резко отпускают педаль сцепления или долго держат ее полунажатой.
Как работает роботизированная коробка передач
Такие коробки передач конструктивно близки к механическим, но ими управляет электроника. Они делятся на обычные и преселективные.
Обычный робот — по сути, простая механическая коробка с электроприводами. Конструкция получается недорогой, но переключает скорости медленно. Например, пока система переходит с первой на вторую передачу, машина успевает сбавить ход. Ездить динамично с такой трансмиссией невозможно: передачи включаются не только долго, но порой и непредсказуемо. У простых роботов насчитывается не больше шести передач, хотя автоматы других типов могут быть на восемь или девять ступеней.
Такой тип трансмиссии выпускал «Автоваз» под названием Lada AMT, или ВАЗ-2182. Ее устанавливали на модели Kalina, Granta, Vesta и Priora. Коробка раздражала водителей своей задумчивостью и сильными кивками при переключениях и не отличалась высокой надежностью.

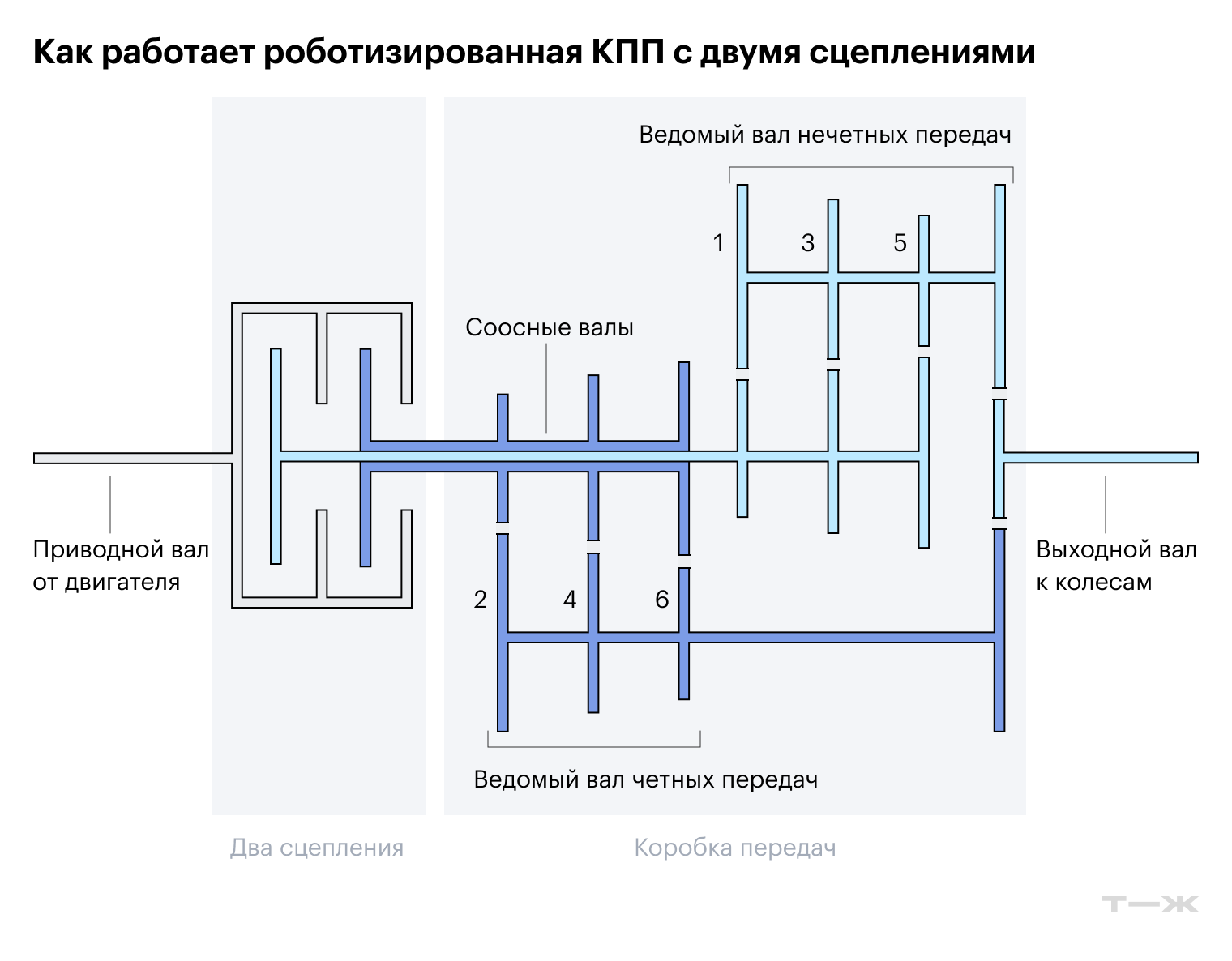

Преселективные роботы — более совершенные механизмы. У такого робота работают как минимум два сцепления, и он заранее готов активировать следующую ступень.
Когда автомобиль разгоняется на второй передаче, блокировочные муфты третьей ступени уже жестко фиксируют на параллельном валу соответствующую пару шестерен. Электронный блок постоянно собирает данные с датчиков положения педали газа и оценивает нагрузку на двигатель, чтобы заранее предугадать, когда потребуется активировать следующую ступень. Гидравлические исполнительные механизмы удерживают нужные шестерни полностью готовыми к работе, пока актуаторы сцепления остаются в режиме ожидания.
Чтобы моментально поменять передачу, управляющая электроника одновременно подает две противоположные команды на исполнительные органы. Система плавно, но очень быстро размыкает диски одного сцепления и одновременно смыкает диски второго. Такой перекрестный алгоритм полностью исключает ситуацию, когда мотор на какое-то время отключается от ведущих колес автомобиля.
Происходит этот процесс за сотые доли секунды. Водитель замечает, как меняются ступени, только по колеблющейся стрелке тахометра. Поток тяги от двигателя к колесам практически не прерывается, поэтому машина разгоняется линейно, без провалов.
С сухими сцеплениями. Такие преселективные коробки обычно используют с маломощными двигателями. В них диски смыкаются с помощью вилок, как на механике. Примеры — VAG DQ200 и Ford Powershift DPS6 , который ставили на Focus 3, Fiesta Mk7, EcoSport, B-Max и C-Max. Последний плохо повлиял на репутацию преселективных коробок. Из-за конструктивных ошибок трансмиссия сильно перегревалась в пробках, что приводило к необратимой деформации дисков. В итоге даже остывшая машина продолжала дергаться. Также протекал сальник первичного вала и внезапно выходил из строя дорогостоящий электронный блок управления.
Со сцеплениями в масляной ванне. Постоянный поток масла хорошо охлаждает узлы, что позволяет трансмиссии справляться с большими нагрузками. Примеры — VAG DQ250, DQ500 и DQ381.
Как понять, что сломалось в роботизированной КПП
Машина откатывается назад, когда трогается на подъеме, — этот симптом чаще встречается у обычных недорогих роботов с одним сцеплением. Электроника в них физически не успевает быстро подвести диски при переносе ноги с тормоза на газ.
Пропадают передачи, например выключаются на ходу, — поломка мехатроника. Проблема исключительно преселективных роботов. У простых роботов мехатроника просто нет, его функции выполняют отдельные сервоприводы.
Машина дергается и вибрирует или слышен скрежет и хруст — это общие проблемы для всех типов роботизированных коробок. Диски сцепления и механические шестерни со временем стираются на любом роботе.
Как работает автоматическая коробка передач

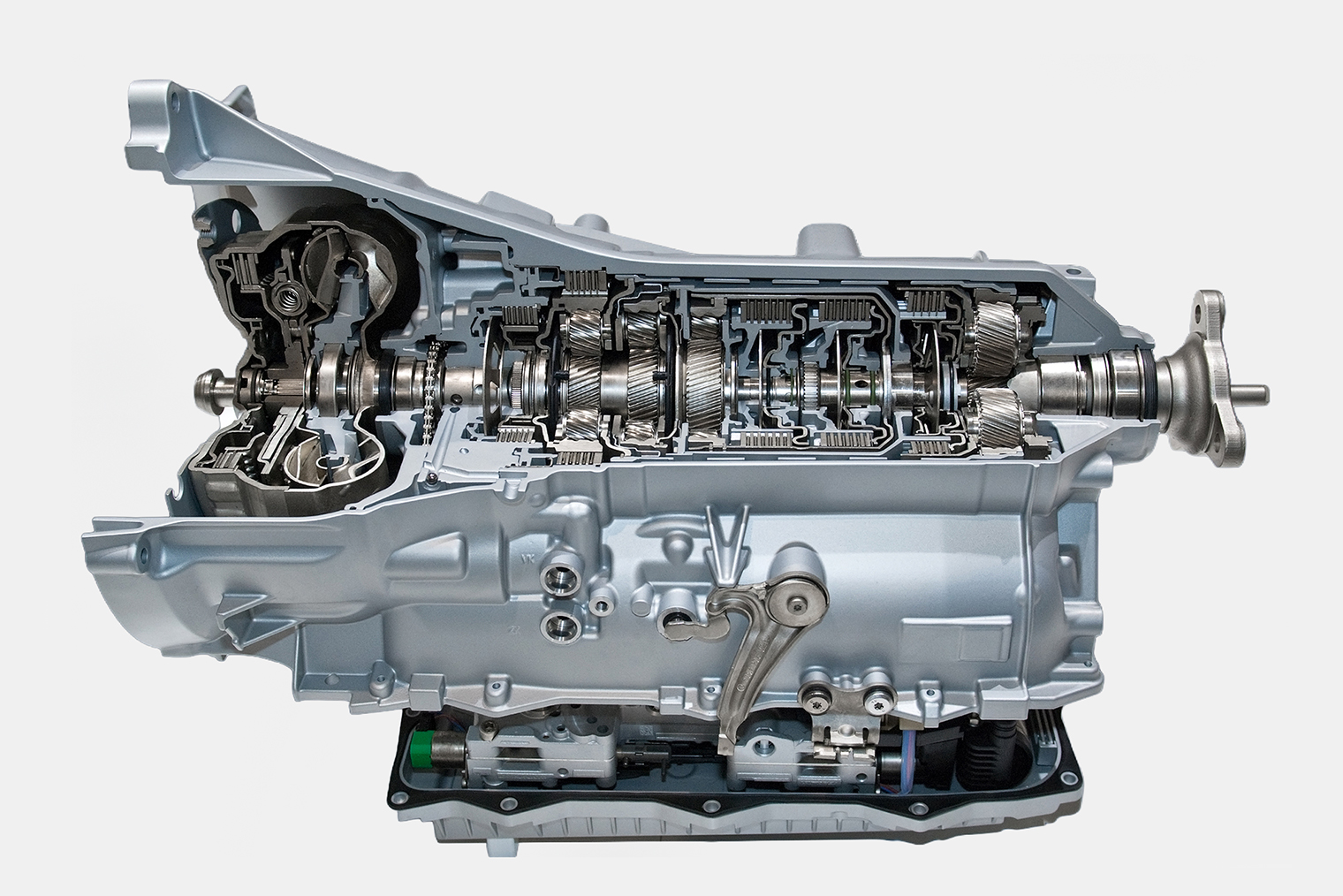

Классическими автоматами называют коробки с планетарным механизмом и гидротрансформатором, который в народе водители называют бубликом за форму корпуса. Такой вариант считают самым комфортабельным и надежным.

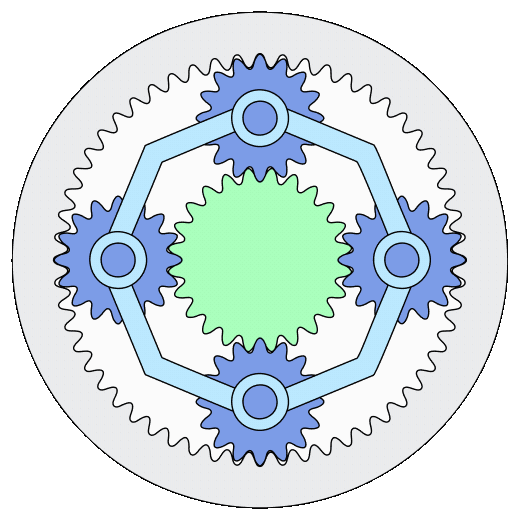

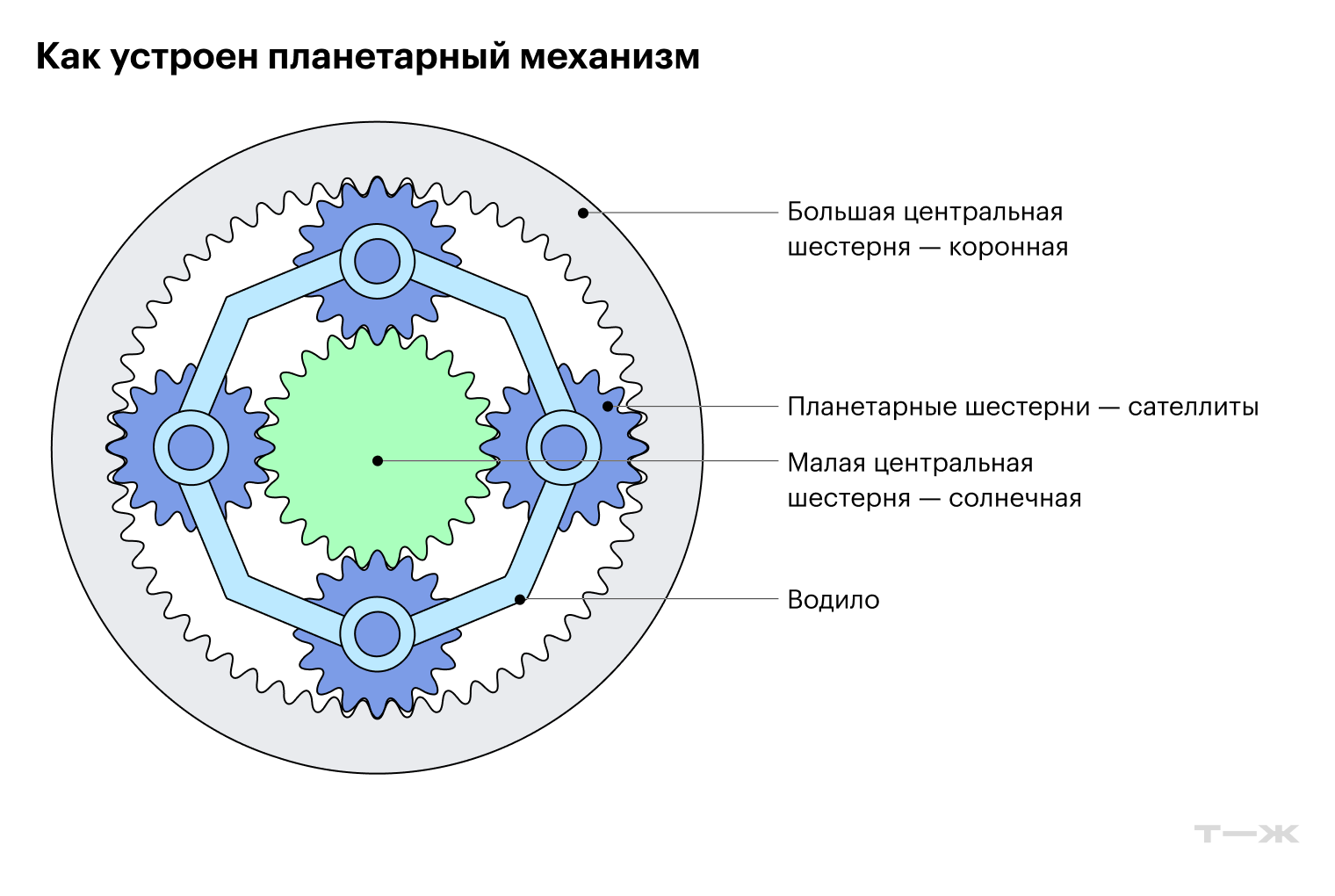

АКПП переключает передачи плавно и не прерывая тягу благодаря планетарному механизму. В современных автоматах обычно восемь-девять передач, поэтому автомобиль с АКПП едет плавно и без рывков, а двигатель работает на оптимальных оборотах и экономит топливо.
У автомобилей с АКПП нет сцепления, вместо него — гидротрансформатор, который умеет увеличивать крутящий момент, передаваемый от двигателя на колеса. На такой машине можно плавно трогаться с места и уверенно ездить на низких оборотах.
Классические автоматы — сложные механизмы, но их массово выпускают с 1940-х годов, поэтому конструкция проверена десятилетиями практики.
Главные разработчики автоматических коробок — японские Aisin, Jatco и немецкий ZF. Агрегаты этих компаний применяют и в массовых малолитражках, и в роскошных суперкарах. Для автопроизводителя выгоднее покупать готовые агрегаты у этих гигантов и настраивать их под себя, чем тратить миллиарды на разработку коробки передач. Есть исключения: собственное производство гидротрансформаторных автоматов существует у компаний Hyundai, Mercedes-Benz, а также General Motors и Ford .
Автоматические коробки надежны, если следовать рекомендациям производителя. Техрегламент у них разный, но ориентировочно каждые 50 тысяч километров в АКПП нужно менять масло и фильтр. Каждое плановое ТО необходимо проверять коробку на наличие подтеков масла и оценивать уровень жидкости, если есть щуп или контрольная пробка. До поломок лучше не доводить: ремонтировать АКПП дорого.
Как понять, что сломалось в автоматической КПП
Вибрирует и шумит при разгоне — износ гидротрансформатора. Внутри этого узла чаще всего стирается фрикционная накладка муфты блокировки. Ее остатки превращаются в мелкую стружку, которая через трансмиссионное масло разносится по всей коробке.
Коробка толкается и пинается — засорились гидроблок или соленоиды. Потоки жидкости гидроблок распределяет через множество тонких каналов. Если масло долго не менять, фрикционная пыль смешивается с ним и превращается в густую абразивную пасту. Эта субстанция забивает масляные проходы, оседает на внутренних деталях и заклинивает клапаны и плунжеры соленоидов. В результате электроника не может вовремя открыть или закрыть нужный канал, давление жидкости падает или подается с опозданием, из-за чего передачи включаются резкими ударами.
Обороты растут, а машина плохо разгоняется — пробуксовка из-за износа пакетов фрикционов. Фрикционные диски стираются от времени или постоянного перегрева и перестают плотно зажимать шестерни планетарных рядов.
Включился аварийный режим — сбой электрической или электронной части. Так бывает, если повредить проводку, из-за окислившихся контактов или вышедшего из строя электронного блока управления, датчиков давления или температуры.
Как работает вариатор
Это бесступенчатая коробка, которая может менять передаточное отношение плавно, вместо того чтобы переключаться между отдельными ступенями. Такая конструкция обладает меньшим запасом прочности, чем механические и роботизированные трансмиссии. Поэтому вариаторы редко ставят в автомобили с двигателями, выдающими более 250—350 Н·м .

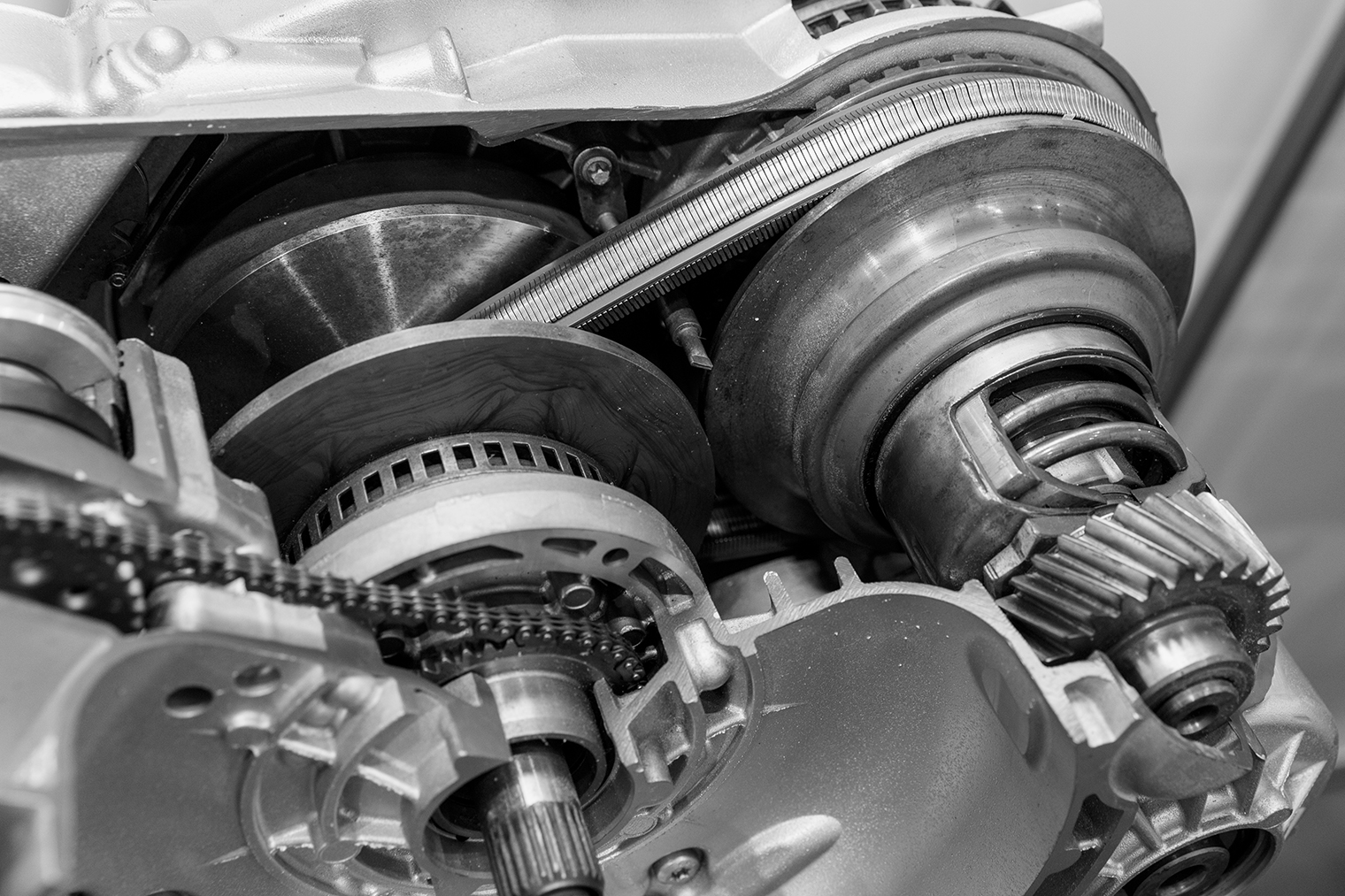

Самый распространенный вариант конструкции состоит из двух шкивов и натянутого между ними прочного ремня. Каждый шкив образуют два конических диска, расположенных вершинами друг к другу. Специальные механизмы могут постоянно сводить и разводить эти диски, отчего меняется рабочий диаметр шкива. Чем ближе сдвигаются диски, тем дальше от центра выталкивается ремень, и наоборот. В некоторых вариаторах, например Subaru Lineartronic, конструкторы применяют прочную цепь вместо ремня, что позволяет узлу служить значительно дольше.
На бюджетных автомобилях роль сцепления обычно выполняет пакет фрикционов. Но встречаются вариаторы с гидротрансформаторами, как у классических автоматов.
Инженеры Toyota выбрали для вариатора Direct Shift-CVT оригинальный способ передачи крутящего момента. В дополнение к гидротрансформатору они установили механическую шестеренчатую передачу. Машина трогается с места как на механике, а когда нагрузка уменьшается, электроника через фрикционы отключает шестереночную передачу и переводит поток мощности на конусы и ремень вариатора.
Теоретически с вариатором двигатель будет всегда работать на оптимальных оборотах — в режиме максимальной мощности при разгоне и в самом экономичном на трассе. Заметнее всего это на мопедах, которые разгоняются под монотонный визг мотора. Современные вариаторы часто имитируют алгоритмы работы обычного автомата и искусственно меняют ступени.
У вариаторов немало плюсов. Они обходятся дешевле в производстве, тратят меньше топлива, при этом позволяют машине разгоняться динамично и плавно. Конструкция способна гибко подстраиваться под текущие условия на дороге.
Главный минус вариатора — он плохо переносит длительные высокие нагрузки. Такие коробки очень требовательны к качеству трансмиссионной жидкости. Она стоит дороже обычных масел для АКПП, и менять ее приходится гораздо чаще: каждые 30—40 тысяч километров. Если владелец этого не делает, старое масло постепенно теряет свои фрикционные свойства, из-за чего ремень или цепь начинают микроскопически проскальзывать по конусам. Из-за этого выделяется больше тепла, что приводит к лавинообразному росту температуры внутри коробки. Такой перегрев разрушает детали вариатора: уже к 130—150 тысячам километров пробега приходится производить дорогостоящую замену растянувшегося ремня или цепи и поврежденных конусов.
Как понять, что сломалось в вариаторе
Машина движется рывками или дергается — заклинил редукционный клапан масляного насоса. Из-за продуктов износа в масле этот клапан зависает в одном положении. В результате давление в системе резко падает или возрастает:
- Если давление низкое, конусы не могут сжать ремень или цепь, и приводной элемент буксует.
- Если давление высокое, конусы пережимают приводной элемент. Он теряет плавность хода, постоянно заклинивает и движется рывками.
КПП монотонно гудит или воет во время движения — разрушаются подшипники конусов. На эти детали приходятся высокие механические нагрузки. Если затягивать с техобслуживанием и редко менять трансмиссионную жидкость, абразивная металлическая пыль быстро изнашивает рабочие поверхности подшипников, из-за чего они начинают сильно шуметь.
Резко пропадает тяга, обороты двигателя растут впустую — металлический ремень или цепь проскальзывает по конусам. Когда падает давление масла или водитель решил сильно ускориться, конусы больше не могут прочно удерживать цепь или ремень. Из-за этого приводной элемент начинает скользить, царапает зеркальные поверхности шкивов и стачивает собственные рабочие сегменты.
Трансмиссия перегревается при длительном движении по трассе — забился радиатор охлаждения вариатора. Когда грязь и пух плотно забивают внешние соты радиатора, набегающий воздух плохо охлаждает масло. Когда масло кипит, оно теряет свои качества, а пузырьки снижают эффективность гидропривода. Масляная пленка на деталях разрушается, подшипники интенсивно изнашиваются, а ремень срезает металл с раскаленных конусов.
Плюсы и минусы разных типов коробок передач
| Тип КПП | Плюсы | Минусы | Когда выбирать |
|---|---|---|---|
| Механическая | • Простая и надежная конструкция • Низкая стоимость ремонта • Лучший контроль над автомобилем для водителя | • Неудобно в пробках и на сложных трассах с перепадами высот • При разгоне не такая эффективная, как преселективные роботы | • Если нравится управлять машиной вручную и готовы ради этого пожертвовать комфортом • При покупке автомобиля с пробегом несколько сотен тысяч километров |
| Роботизированная с одним сцеплением | • Самая дешевая из автоматических КПП • Конструктивно близка к механической коробке | • Медленное переключение и не всегда адекватный выбор передач • Рывки и задумчивость при разгоне • Невысокая надежность сервоприводов | • Если очень понравилась машина с такой коробкой |
| Преселективный робот с двумя сцеплениями | • Максимально быстрое переключение передач • Быстрый разгон, поток тяги не прерывается | • Сложная и дорогая конструкция • Проблемы с перегревом у старых моделей с сухим сцеплением • Дорогой ремонт, если выйдет из строя мехатроник или деформируются диски сцепления | • Если важна динамика автомобиля, а комфорт — на втором месте |
| Вариатор | • Плавное изменение передаточного числа, без рывков • Динамичный разгон без переключений • Экономичность | • Меньший запас прочности • Требовательный к качеству масла • Плохо переносит длительные высокие нагрузки и перегрев | • Для спокойных и экономичных поездок по городу и трассе • Если не планируете использовать прицеп и нагружать машину резкими ускорениями или бездорожьем |
| Классический автомат | • Самый комфортный и плавный ход • Высокая надежность, проверенная десятилетиями | • Сложная конструкция • Дорогой ремонт • Требует регулярной замены масла и фильтра | • Если комфорт важнее динамики. Универсальный выбор для повседневных поездок, особенно на машинах с пробегом |
Запомнить
- Не стоит бояться современных автоматов, роботов и вариаторов: большинство проблем давно исправили, поэтому такие агрегаты служат гораздо дольше, чем принято считать в народе.
- Работа любой автоматической трансмиссии сильно зависит от чистоты и свежести масла.
- Механическая коробка — самая простая, долговечная и дешевая в ремонте. Дает полный контроль над автомобилем, но в пробках водителя будет утомлять постоянная работа со сцеплением и рычагом коробки.
- Роботизированные КПП с одним сцеплением — самые дешевые автоматы, но переключаются рывками и не отличаются надежностью.
- Преселективные роботы с двумя сцеплениями переключают передачи быстрее всех, но ремонт мехатроника обходится дорого.
- Вариатор экономичный и плавный, но требователен к качеству масла и плохо переносит долгие высокие нагрузки.
- Классический автомат — самый комфортный и проверенный вариант, но сложный и дорогой в ремонте.
