Как подключить УЗО, чтобы защитить семью от удара током и пожара

Многие думают, что обычный автомат в щитке защищает от всего, но при утечке тока он бесполезен.

Одна неисправная стиральная машина или старый провод в стене могут стоить жизни. Разбираемся, как работает устройство защитного отключения (УЗО), где его установка обязательна и почему не стоит экономить на этом приборе.

Это выключатель, который отслеживает утечку тока и сразу же отключает подачу электричества.

Работает это так. К розетке подходит кабель, внутри которого всегда есть два провода: фаза и ноль. УЗО сравнивает ток, который уходит по фазному проводу, и ток, который возвращается по нулевому. Если они равны, то все нормально, подключенные к розетке приборы работают.

Но если ток отличается, значит, произошла утечка: например, кто-то коснулся оголенного провода. УЗО разрывает цепь и прекращает подачу тока. Розетка отключается.

Основной случай работы УЗО — человек коснулся оголенного провода или части прибора, оказавшейся под опасным напряжением. Например, ребенок засунул гвоздь в розетку, чтобы узнать, что произойдет. Другой пример: сломалась старая стиральная машина, и на ее металлическом корпусе возникло напряжение — такое бывает.

Также есть противопожарные УЗО, которые срабатывают, если повреждена изоляция кабеля, — о них ниже.

УЗО — это не автоматический выключатель. Устройство не защищает от короткого замыкания, если, например, случайно или намеренно сомкнуть два оголенных провода. Также оно не поможет, если кабель перегреется. Это может произойти, если на тонкий кабель подключить слишком мощный прибор — утюг или бойлер. От чрезмерной нагрузки кабель, если его не обесточить, задымит и может загореться.

От обеих проблем помогает стандартный автомат в щитке. УЗО ставят не вместо, а последовательно с автоматом: УЗО защищает ту же линию, что и автомат, но по-своему — реагирует на ток утечки, чего автомат делать не умеет. Автомат, в свою очередь, защищает УЗО при коротком замыкании или перегреве: без автомата устройство выйдет из строя.

Выделяют два вида УЗО по месту их установки.

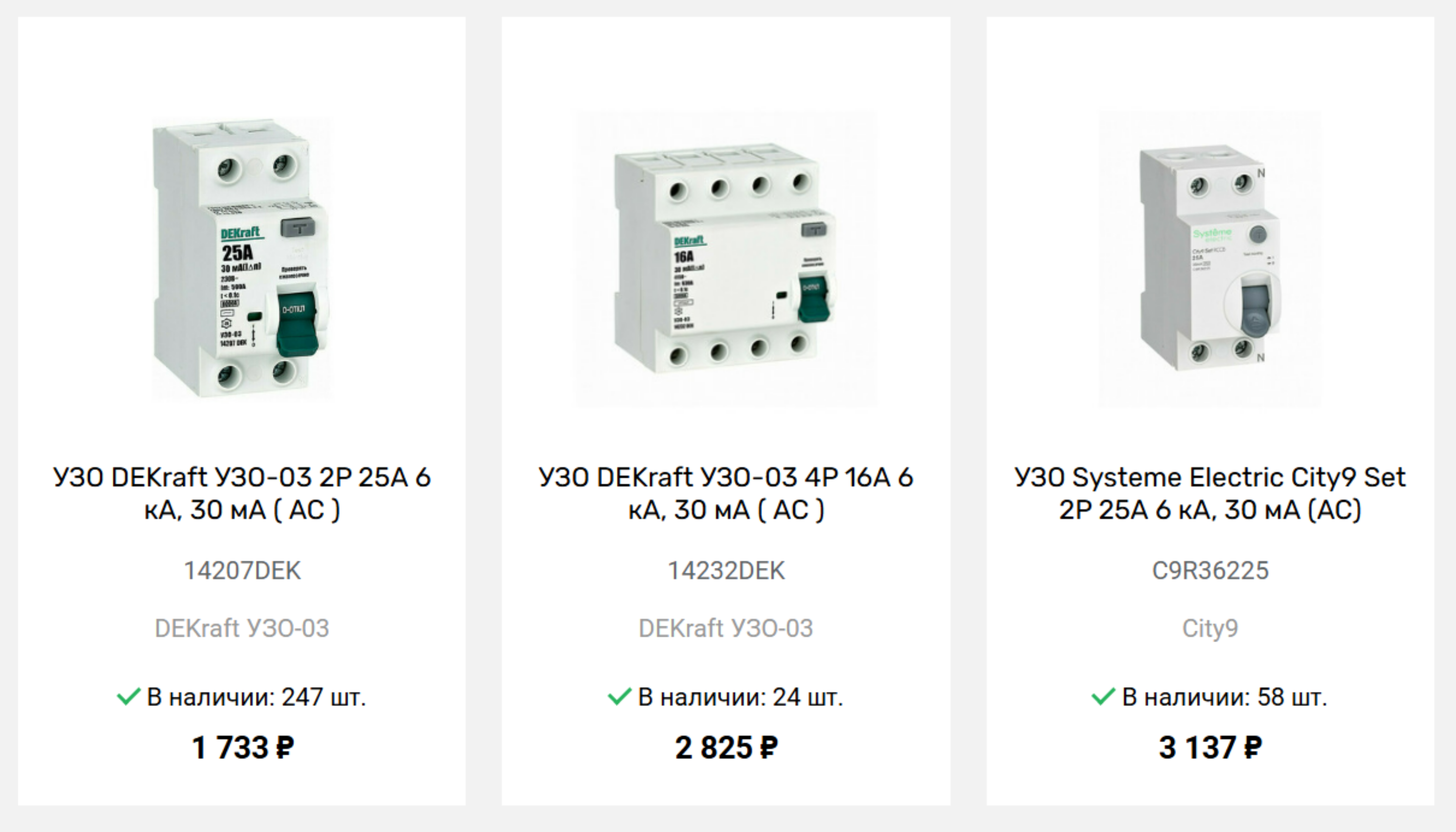

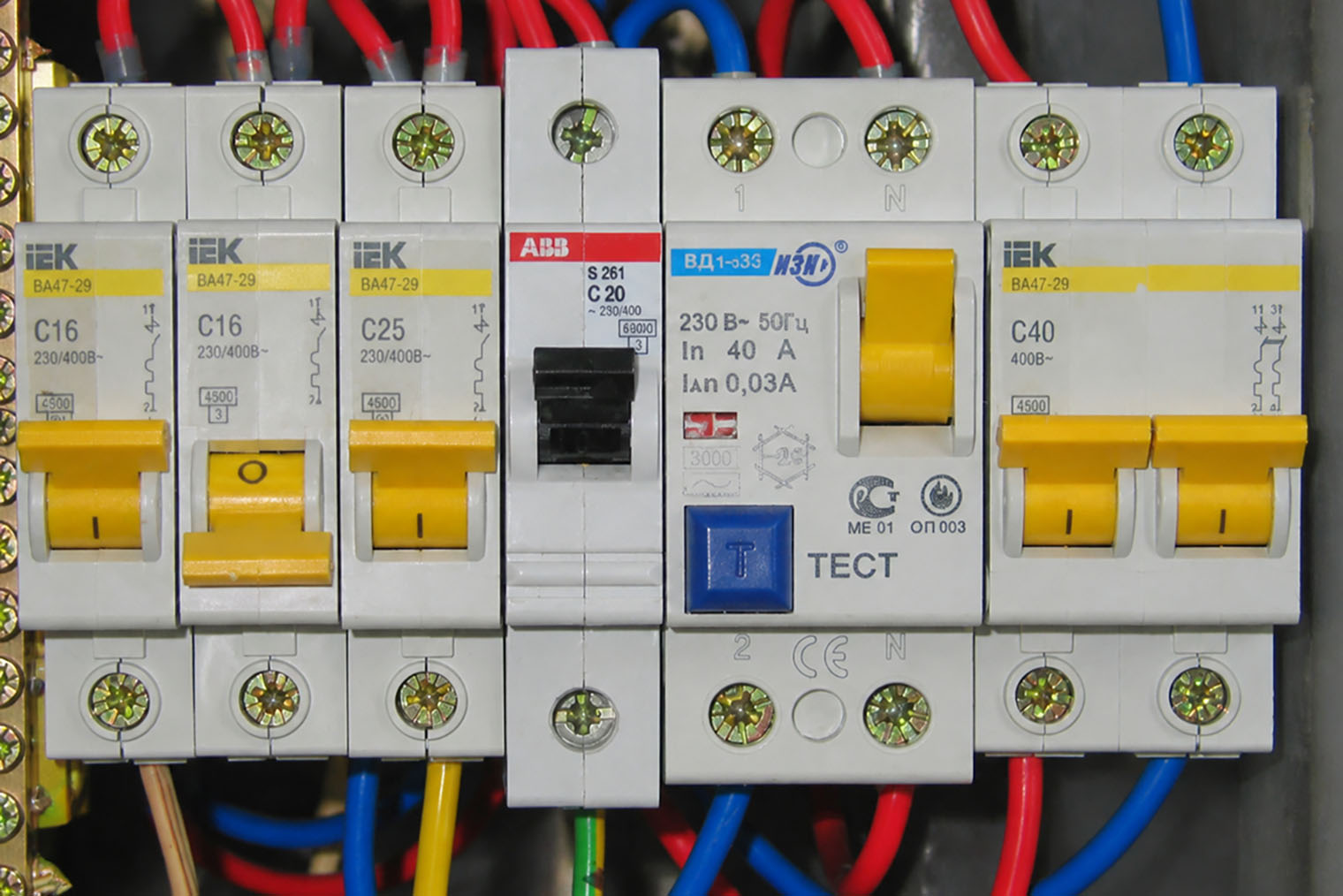

УЗО в щиток. Это базовый вариант УЗО, оно крепится в щитке частного дома, в квартире или подъезде.

Внешне напоминает обычный автоматический выключатель, но шире. Еще на нем есть кнопка «Т» или «Тест». Если нажать на нее, прибор сам создаст микроутечку и отключится — так его проверяют при установке.

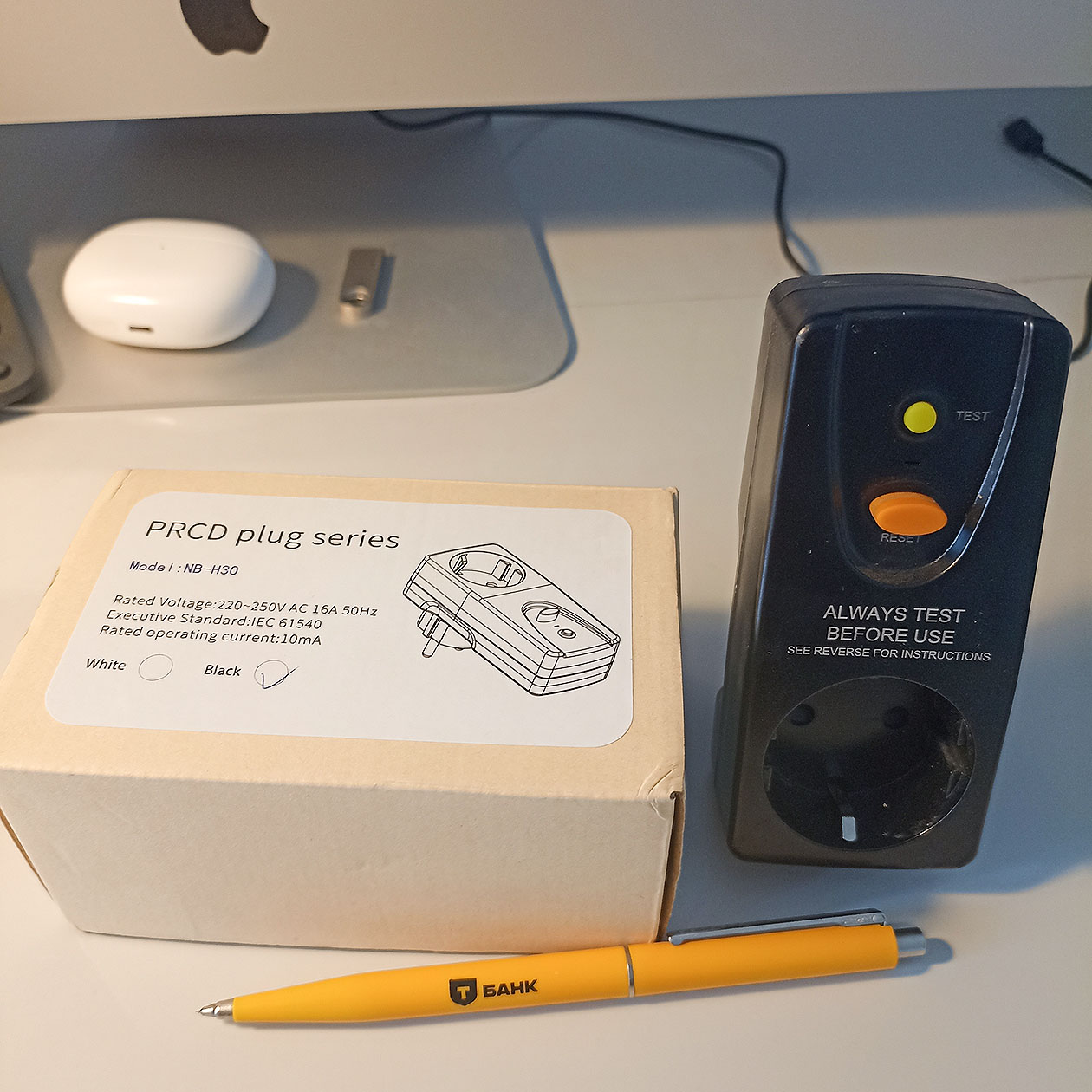

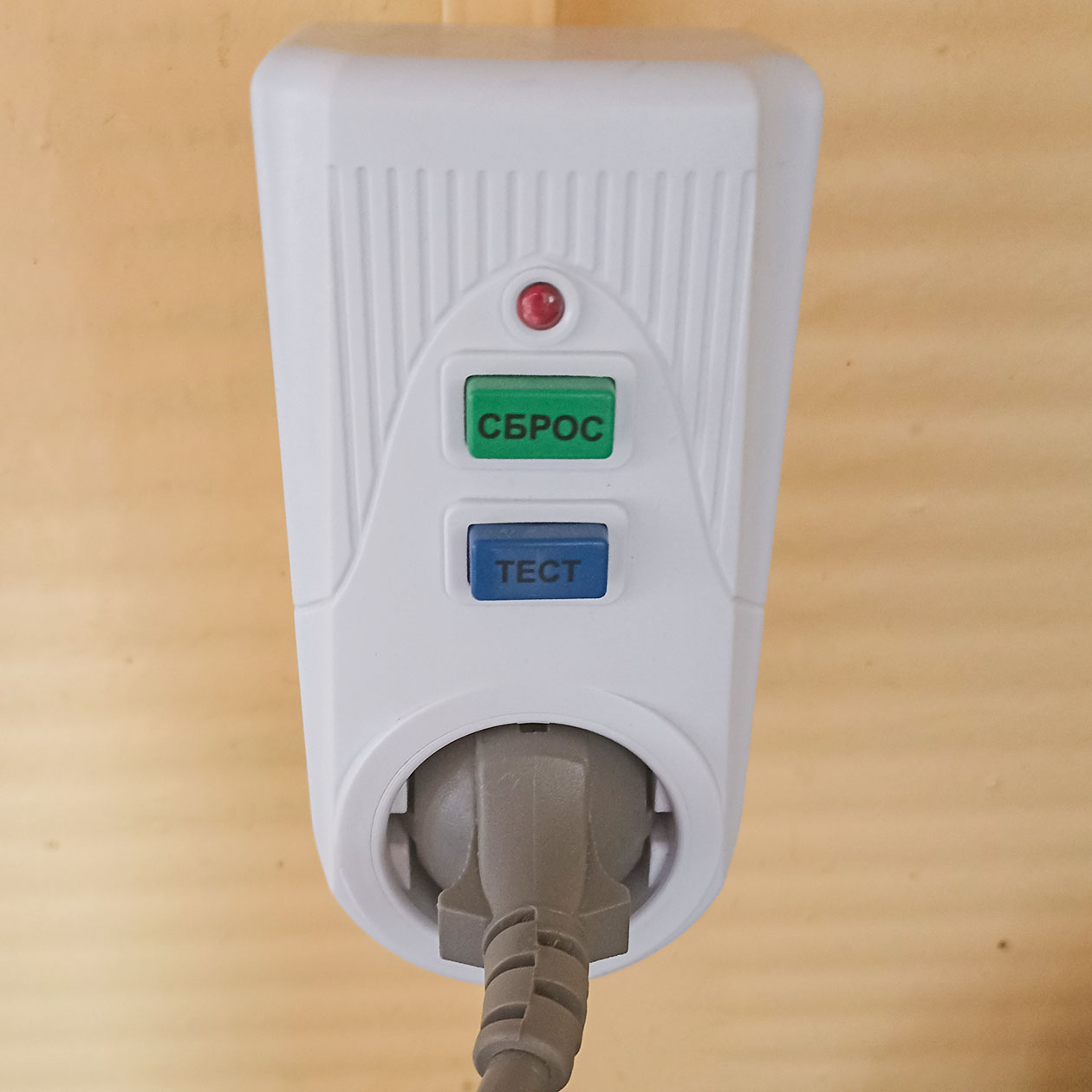

Портативное УЗО. Включается прямо в обычную розетку, а уже в УЗО подсоединяется бытовой прибор или удлинитель. Портативное УЗО создает локальную зону безопасности для конкретной розетки.

Главная задача такого прибора — защитить человека от удара током, когда в стационарной проводке УЗО не установлено или просто непонятно, есть ли оно там. Обычно это старые дома и арендные квартиры.

Как правило, портативные УЗО ставят на бойлеры и стиральные машины, а также на любые приборы с металлическим корпусом в квартирах, где нет заземления.

Вот основные характеристики, по которым выбирают устройство.

Номинал. Показывает, какой максимальный ток УЗО может пропускать через себя, не перегреваясь и не разрушаясь. Номинал подбирают по единственному принципу: он должен быть больше номинала подключенного на ту же линию автомата.

Автоматический выключатель на 16 А отключается при перегрузке не сразу. Пока кабель перегреется до уровня, когда автомату пора его выключать, может пройти целый час. Если в этой цепи стоит УЗО ровно на те же 16 А, оно все это время будет работать с перегрузкой и сгорит.

Типовые связки на основе инженерной практики:

• автомат 10 А — УЗО 16 А;
• 16 А — 25 А;
• 25 А — 32 А;
• 32 А — 40 А.

Ток утечки. Это порог, при котором прибор обесточит сеть. Обычно есть три варианта:

1. 10 мА. Такие УЗО рекомендуют ставить для кабелей, которые идут во влажные помещения, например в санузел, или на отдельно запитанные электроприборы.
2. 30 мА. Это стандарт для защиты розеток и линий освещения.
3. 100—300 мА. Такой ток утечки у противопожарных УЗО, которые ставят на вводе, обычно в частный дом. Это УЗО для защиты от пожара.

Тип тока. Современные УЗО рассчитаны на тип АС или А. Лучше брать второй вариант — такие УЗО точно будут корректно работать с компьютерами, телевизорами, кондиционерами и варочными панелями.

Время срабатывания. Определяет задержку отключения прибора. Обычное УЗО срабатывает за 20—40 мс, то есть практически мгновенно.

Еще есть селективные УЗО, у них на корпусе буква S. Это «медленное» УЗО, где задержка срабатывания специально выдержана до 200—500 мс. Такие УЗО считаются противопожарными и обесточивают весь дом.

Селективное УЗО выжидает, давая локальному УЗО на аварийной линии сработать первым — так дом не отключается целиком из-за одной розетки. Если же локальная защита не сработала или повредился вводной кабель, селективное УЗО обесточит весь дом.

Это устройство защитного отключения с повышенным порогом срабатывания: от 100 мА до 500 мА. В отличие от бытового УЗО на 10 мА или 30 мА, оно не защищает человека от поражения током, так как ток от 100 мА и выше уже смертельно опасен.

Главная задача противопожарного УЗО — не дать появиться огню, если начала плавиться изоляция кабеля. Обычно его ставят на входе в щиток рядом с вводным автоматом.

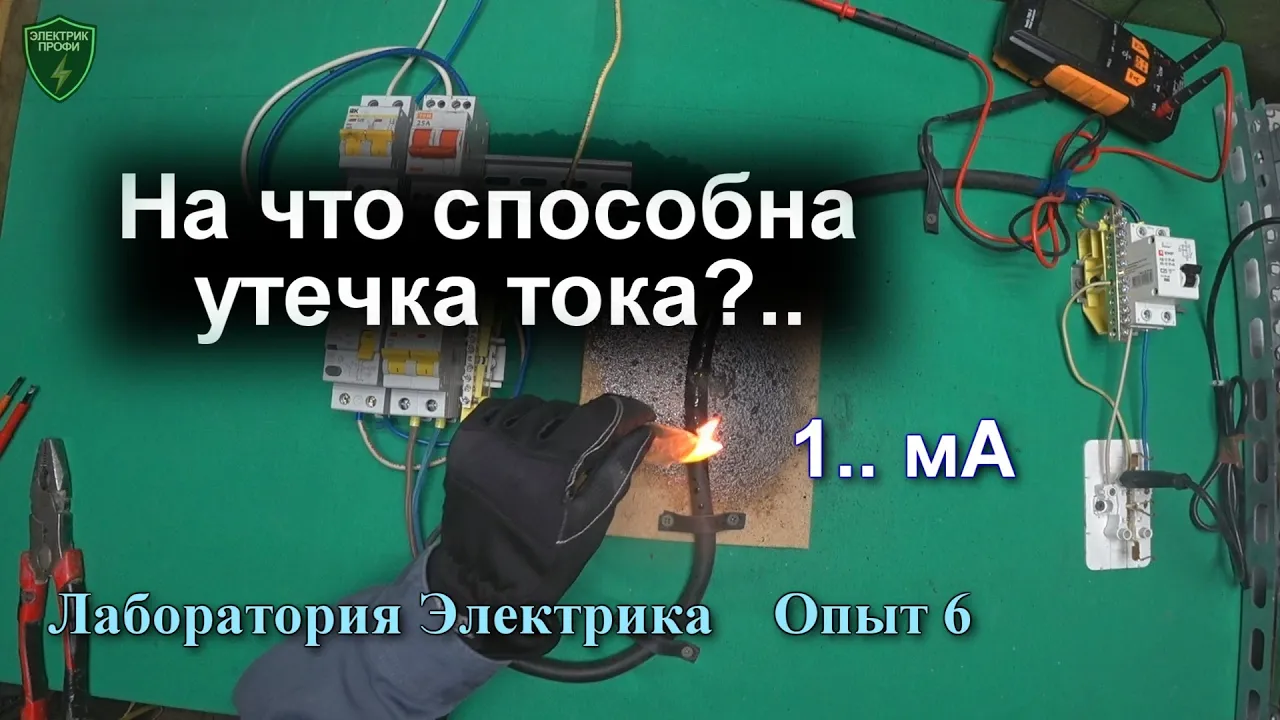

Посмотрите на эксперимент, как срабатывает противопожарное УЗО.

Если нет навыков работы в щитке, лучше использовать портативные УЗО или позвать электрика. Установить одно двухполюсное УЗО в квартире в 2026 году стоит в районе 1 000 ₽. Если ставить несколько УЗО за раз, специалисты часто делают скидку.

Бывает, что в щитке просто нет места под лишнее устройство. Особенно часто так бывает в многоквартирных домах, когда щиток расположен в квартирах. Тогда щиток меняют на более просторный — это дороже.

Расскажу, как поставить УЗО своими руками.

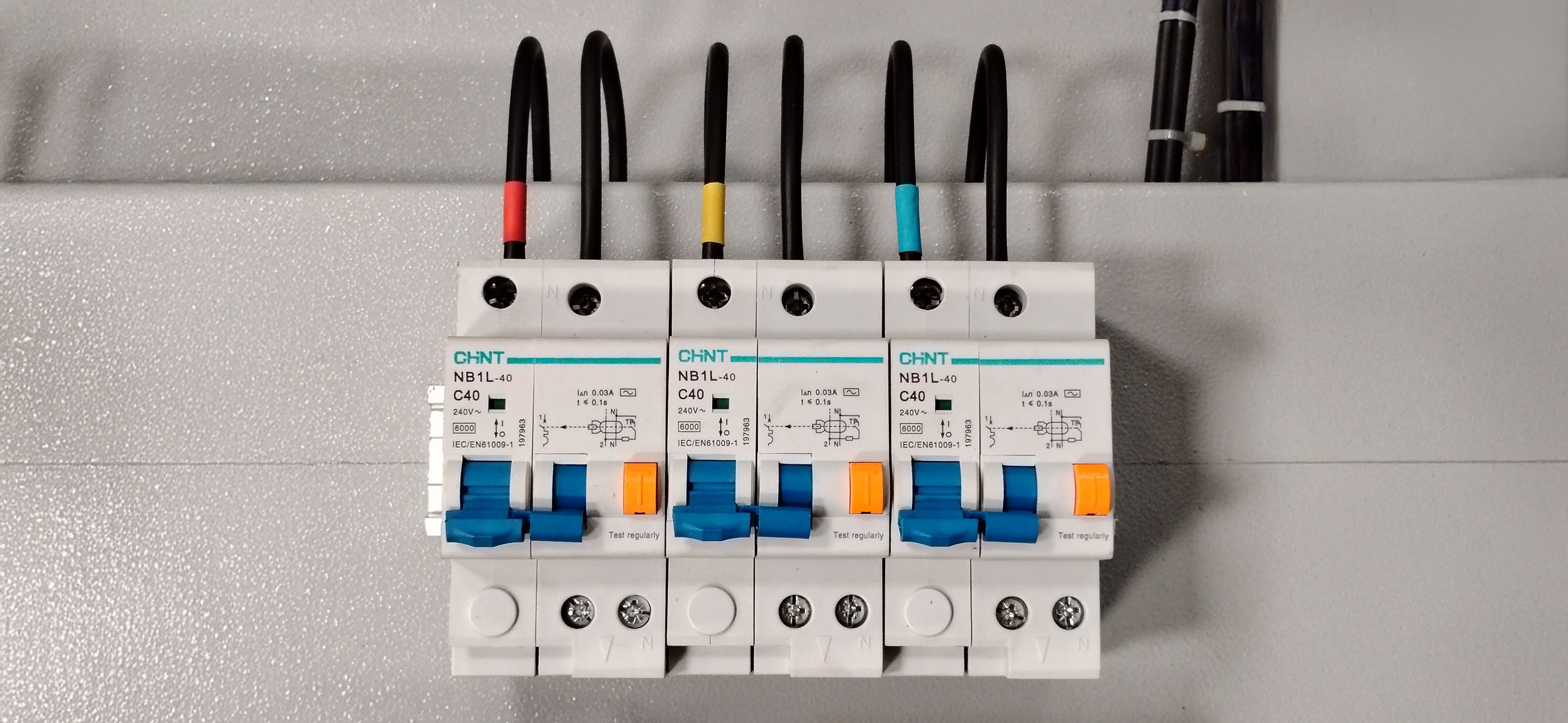

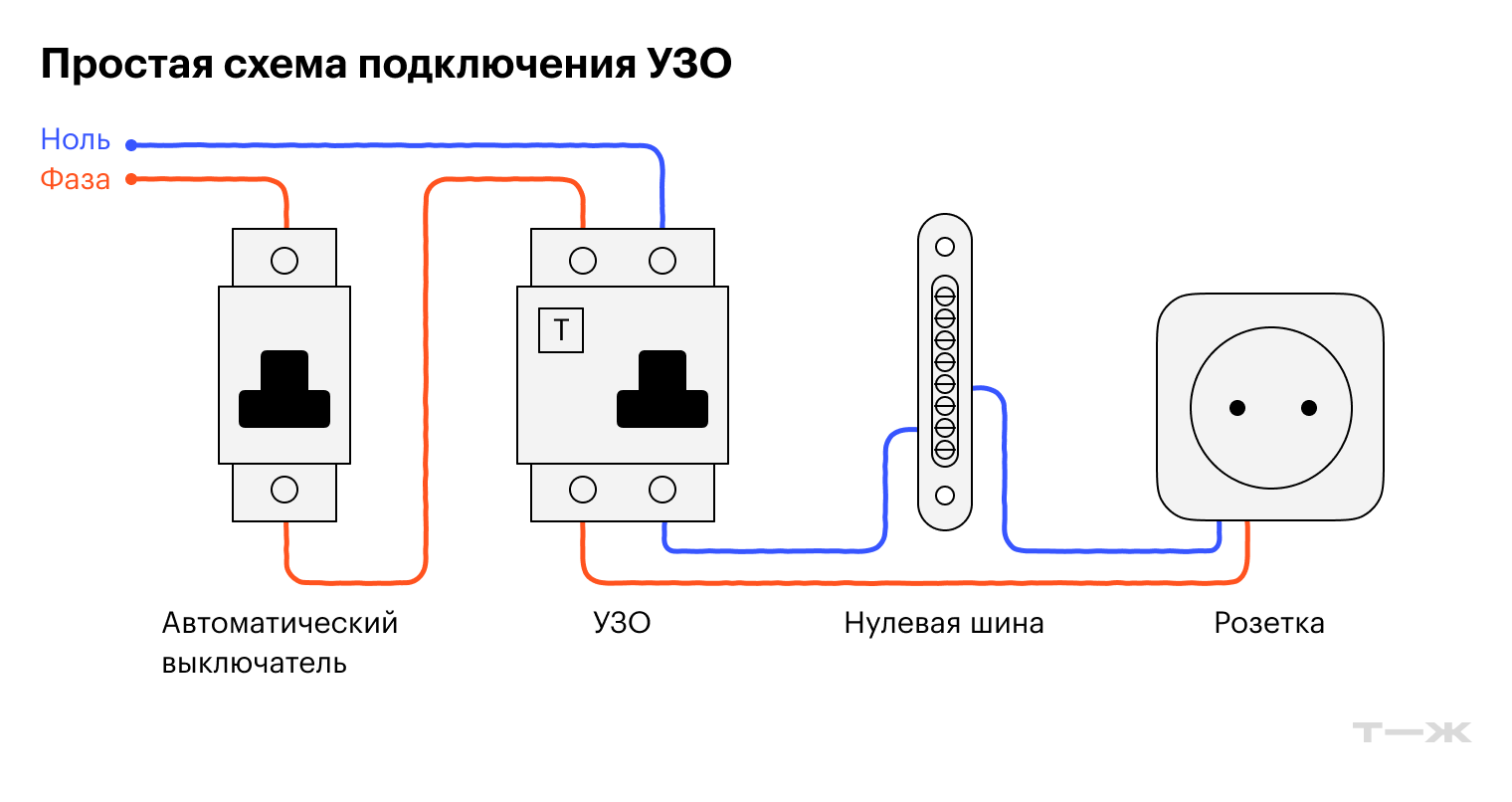

Главное: через УЗО обязательно должны проходить и фаза, и ноль. Как правило, вход фазы и нуля в УЗО сверху, а выход — снизу. Клемма для подключения нулевого провода будет помечена буквой N, фазная — L. Часто есть цифровые обозначения клемм: 1, 2, 3 и 4, а на обратной стороне устройства — схема подключения.

УЗО обязательно должно быть защищено автоматическим выключателем. Его ставят до или после УЗО на каждую отдельную линию.

Ноль УЗО должен быть изолирован от других  . К нулевой шине должны подключаться только те потребители, фаза которых проходит через это конкретное УЗО.

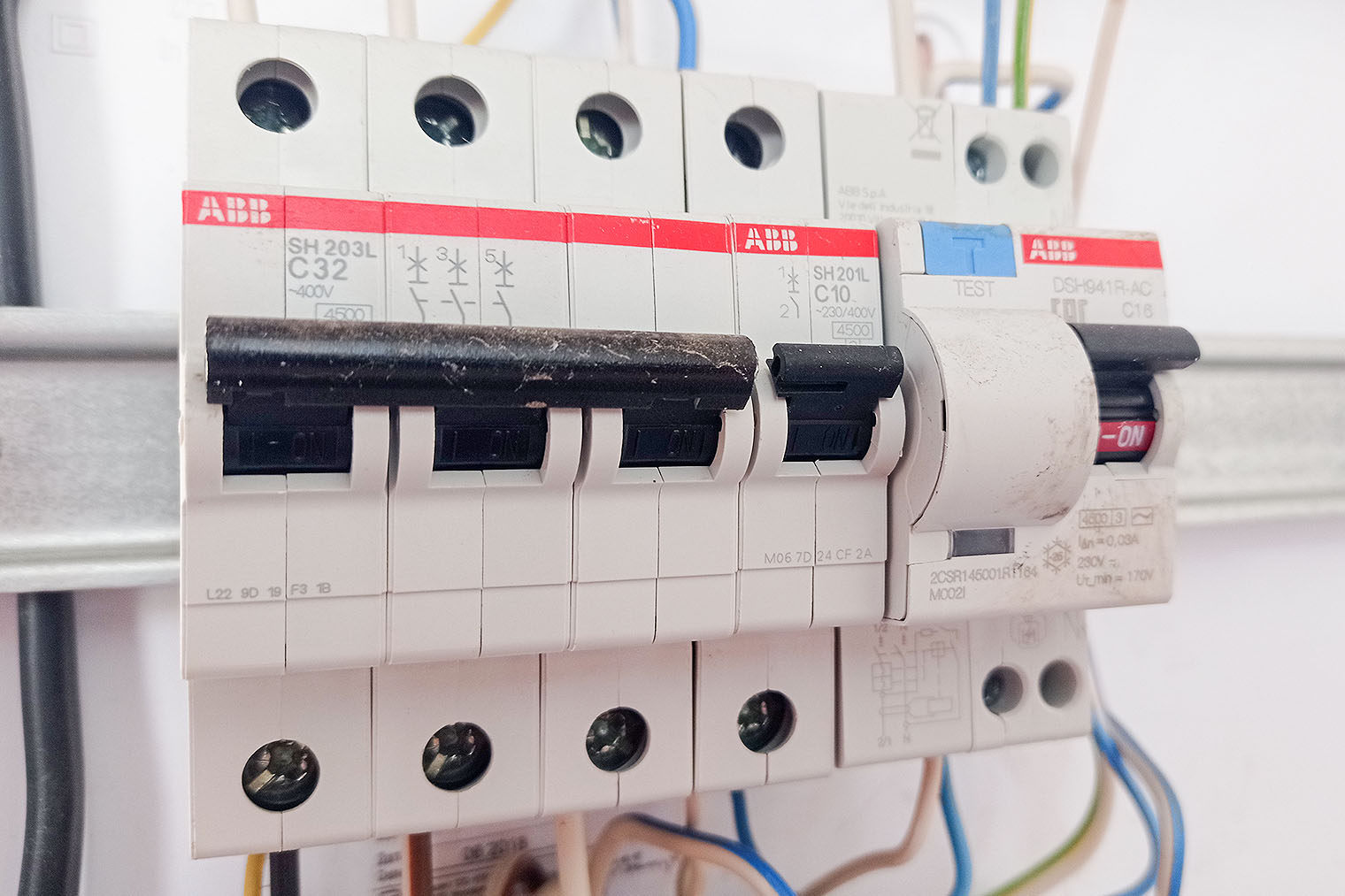

На практике на одно УЗО, чтобы удешевить щиток, «вешают» несколько кабелей к розеткам, каждый со своим автоматом, — это нормально.

Обязательно ставят УЗО для розеток во влажных помещениях  , то есть в случае квартиры — в санузлах с ванными и душевыми.

Все светильники и лампочки в доме или квартире тоже должны быть защищены УЗО с током утечки не более 30 мА — таковы современные требования к электробезопасности  .

В старых домах без заземления УЗО однозначно стоит установить на все линии электропроводки. В таких квартирах это единственная реальная защита человека от смертельного удара током. В жилье без заземления при утечке будет не просто пощипывать пальцы, а именно бить так, что захочется кричать.

В схеме без заземления УЗО сработает при касании, когда ток утечки потечет через тело человека в пол, — устройство быстро отключит питание.

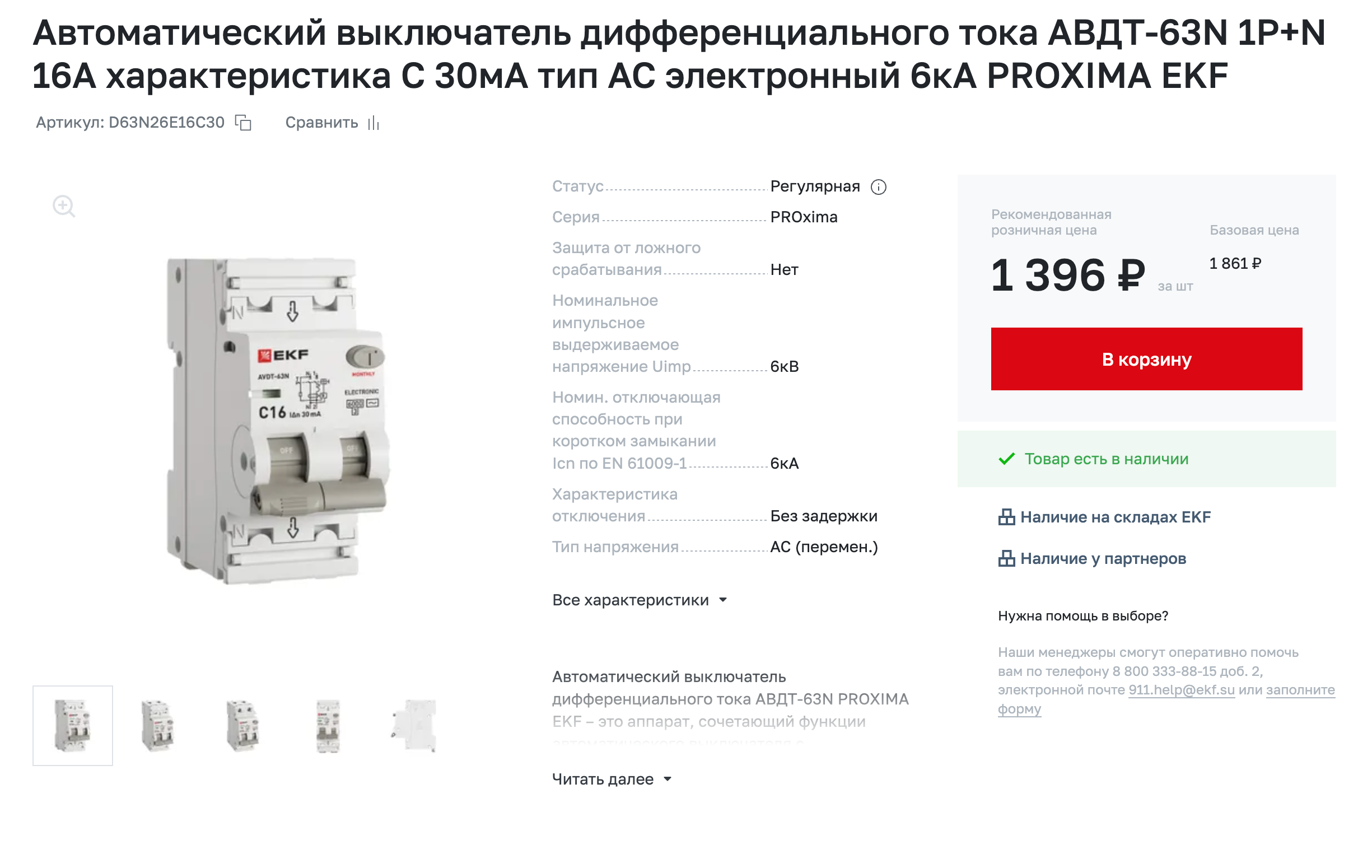

Дифференциальный автомат (дифавтомат, или АВДТ) — это комбинированное защитное устройство, которое объединяет в одном корпусе функции двух приборов: автоматического выключателя и УЗО.

Это гораздо удобнее, так как дифавтомат решает две задачи:

1. Срабатывает при коротком замыкании и длительной перегрузке линии.
2. Фиксирует утечку тока и мгновенно обесточивает цепь.

В 2026 году в новых квартирах ставят преимущественно дифавтоматы, а не УЗО. Разница в цене не существенная, при этом дифавтомат быстрее подключается, а еще занимает меньше места в щитке.

У дифавтомата почти нет минусов, кроме одного — у некоторых типов АВДТ сложно понять, что случилось, если он сработал. С обычным автоматом и УЗО причина очевидна: отключился автомат — перегрузка или замыкание, а если отключилось УЗО — утечка.

Когда выключился дифавтомат, причину придется поискать. Хотя у современных дифавтоматов есть окошко — индикатор дифференциального тока. Если выпал флажок, значит, утечка тока, а если нет, то сработала защита от короткого замыкания или перегрузки.
